¹ 62926

Класс 21е, 37ое

СССР

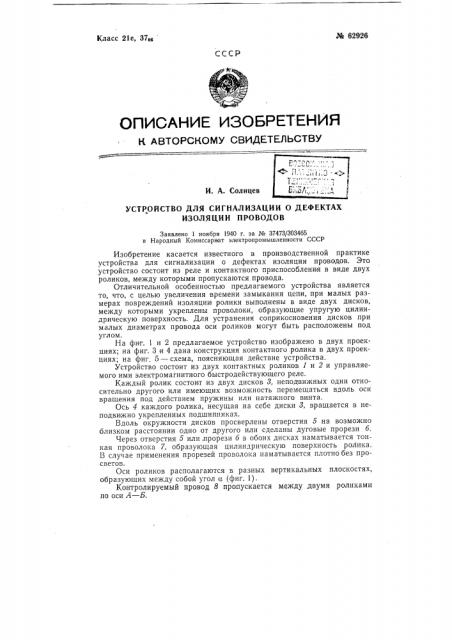

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. А. Солнцев

УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИИ О ДЕФЕКТАХ

ИЗОЛЯЦИИ ПРОВОДОВ

Заявлено 1 ноября 1940 r. за № 37473/303465 в Народный Комиссариат электропромышленности СССР

Изобретение касается известного в производственной практике устройства для сигнализации о дефектах изоляции проводов. Это устройство состоит из реле и контактного приспособления в виде двух роликов, между которыми пропускаются провода.

Отличительной особенностью предлагаемого устройства является то, что, с целью увеличения времени замыкания цепи, при малых размерах повреждений изоляция ролики выполнены в виде двух дисков, между которыми укреплены проволоки, образующие упругую цилиндрическую поверхность. Для устранения соприкосновения дисков при малых диаметрах провода оси роликов могут быть расположены под углом.

На фиг. 1 и 2 предлагаемое устройство изображено в двух проекциях; на фиг. 3 и 4 дана конструкция контактного ролика в двух проекциях; на фиг. 5 — схема, поясняющая действие устройства.

Устройство состоит из двух контактных роликов и 2 и управляемого ими электромагнитного быстродействующего реле.

Каждый ролик состои т из двух дисков 8, неподвижных один относительно другого или имеющих возможность перемешаться вдоль оси вращения под действием пружины или натяжного винта.

Ось 4 каждого ролика, несущая на себе диски 8, вращается в неподви жно укрепленных подшипниках.

Вдоль окружности дисков просверлены отверстия 5 на возможно близком расстоянии одно от другого или сделаны дуговые прорези 6.

Через отверстия 5 или прорези 6 в обоих дисках наматывается тонкая проволока 7, образующая цилиндрическую поверхность ролика.

В случае применения прорезей проволока наматывается плотно без просветов.

Оси роликов располагаются в разных вертикальных плоскостях, образующих между собой угол а (фиг. 1).

Контролируемый провод 8 пропускается между двумя роликами по оси А — Б. № 62926

Подшипники каждого из роликов электрически изолируются один от другого и подсоединяются к быстродействующему электромагнитному реле и к источнику питания.

Устройство работает следующим образом.

При исправной изоляциями контролируемого провода электрического соединения между роликами нет и, следовательно, реле находится в отпущенном состоянии (см. фиг. 5, на которой показан разрез ролика по линии А — Б на фиг. 1).

При появлении в изоляции оголенных мест между роликами возникает электрическое соединение и электромагнитное реле срабатывает практически независимо от того, какие размеры вдоль оси провода имеет оголенное место.

Ролики с гибкими боковыми поверхностями, образуемыми. тонкими проволоками, предназначены для продления времени замыкания при появлении дефекта ничтожной длины до величины, достаточной для срабатывания быстродействующего реле.

Например, при существующих скоростях перемещения провода длина дефекта изоляции в 1,5 — 2 мм не может обеспечить срабатывания реле, если применены обычные контактные щетки или ролики.

Применение же предложенных роликов позволяет увеличить время замыкания в отношении L:1 (фиг. 5), что вполне достаточно, чтобы послать в реле импульс длительностью в 5 — 10 миллисекунд, обеспечивающий надежное срабатывание реле.

Длительность импульса, зависящая от диаметра провода, минимальной длины его дефектной части, скорости перемещения провода, диаметра роликов и угла а, может быть легко определена в каждом отделbном случае.

Сдвиг осей роликов на некоторый небольшой угол необходим только для случаев, когда контролю подвергаются очень тонкие провода (например d = 1 мм и меньше), т. е. когда возникает опасность

«асания дисков роликов между собой вследствие эластичности проволочных боковых поверхностей роликов. Но в том случае, когда проволока боковой поверхности роликов выпучивается под действием значительных центробежных сил при вращении роликов, надобность введения угла а отпадает (однако роликам при начале работы нужно сообщать начальное вращение).

Предмет изобретения

1. Устройство для сигнализации о дефектах изоляции проводов, состоящее из реле и контактного приспособления в виде двух роликов, между которыми пропускаются провода, о т л и ч а ю щ е е с я тем, что, с целью увеличения времени замыкания цепи, при малых размерах повреждений изоляции ролики выполнены в виде двух дисков, между которыми укреплены проволоки, образующие упругую цилиндрическую поверхность.

2. Форма выполнения устройства по и. 1, отли чаю ща я с я тем, что для устранения соприкосновения дисков при малых диаметрах провода оси роликов расположены под углом. № 62926
