Резистивный материал
Патент 629554
Авторы
Классы МПК
Резистивный материал
Иллюстрации
Реферат
Союз Советских
Социалистических
Республик

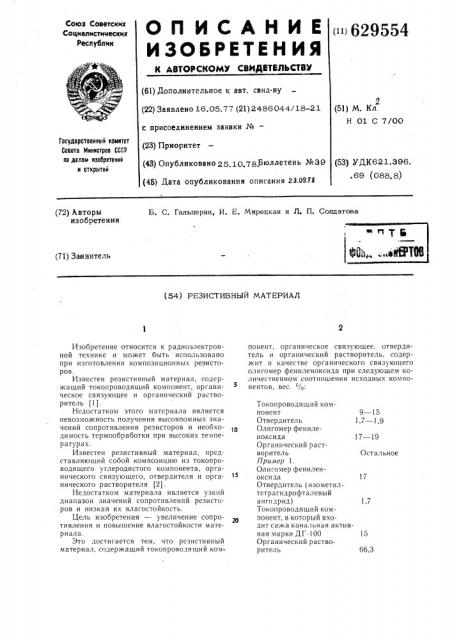

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 16.05.77 (21) 2486044/18-21 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 25.10.78Бюллетень №39 (45) Дата опубликования описания 23.08.та >629554
2 (51) М. Кл.
Н 01 С 7/00
Государственный номнтет
Совета Мнннстроа СССР по делам нзооретеннй н открытей (53) УДК621.396.. 69 (088. 8) (72) Авторы изобретения
Б. С. Гальперин, И. E. Мирецкая и Л. П. Солдатова (71) Заявитель (54) РЕЗИСТИВНЫЙ МАТЕРИАЛ
9 — 15
1,7 — 1,9
17 — 19
Остальное
17
1,7
66,3
Изобретение относится к радиоэлектронной технике и может быть использовано при изготовлении композиционных резисторов.
Известен резистивный материал, содержащий токопроводящий компонент, органическое связующее и органический растворитель (1).
Недостатком этого материала является невозможность получения высокоомных значений сопротивления резисторов и необходимость термообработки при высоких температурах.
Известен резистивный материал, представляющий собой композицию из токопроводящего углеродистого компонента, органического связующего, отвердителя и органического растворителя (2).
Недостатком материала является узкий диапазон значений сопротивлений резисторов и низкая их влагостойкость.
Цель изобретения — увеличение сопротивления и повышение влагостойкости материала.
Это достигается тем, что резистивный материал, содержащий токопроводящий компонент, органическое связующее. отвердитель и органический растворитель, содержит в качестве органического связующего олигомер фениленоксида при следующем количественном соотношении исходных компонентов, вес. %:
Токопроводящий компонент
Отвердител ь
Олигомер фениленоксида
Органический растворитель
Пример 1.
Олигомер фениленоксида
Отвердитель (изометилтетрагидрофталевый ангидрид)
Токопроводящий компонент, в который входит сажа канальная активная марки ДГ-100
Органический растворитель
629554
1,9
10 го
Формула изобретения
17 — 19
Составитель В. Солодова
Редактор H. Разумова Техред О. Луговая Корректор Е. Папи
3 а к а з 6074/43 Тираж 960 Подписное
ИНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
I 13035, Москва, 7К-35, Раушская иаб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
В этом случае величина сопротивления
R = 10 ом/о, влагоустойчивость Л R/R (/p) в условиях тропической влажности за 56 суток составляет +- 5.
Припер 2.
Олигомер фениленоксида 19
Отвердитель (изометилтетрагидрофталевый ангидрид)
Токопроводяший компо-. нент, в который входит сажа канальная активная марки ДГ-100 9
Органический растворитель 70,1.
В этом случае величина сопротивления
R = 10 о м/гд, вл а гоу сто и ч и вость — д R/R (/p), в условиях тропической влажности за
56 суток составляет +- 10.
Пример 3.
Олигомер фениленоксида 18
Отвердитель (изометилтетрагидрофталевый ангидрид) 1,8
Токопроводящий компонент; в который входит сажа канальная активная марки ДГ-100 12
Органический растворитель 68,2
В этом случае величина сопротивления
R = 10 а ом/и, влагоустойчивость — Л R/R (/p) в условиях тропической влажности за
56 суток составляет +- 7,5.
Резистивную композицию, приведенную в примерах 1, 2 и 3, получают следующим образом.
В шаровую мельницу загружают токопроводящий порошок и растворитель, размалывают в течение 48 час. Затем добавляют к ним олигомер фениленоксида, предварительно растворенный в циклогексаноне. После этого композицию домалывают еше 48 — 50 час, отстаивают в течение 20—
24 «ас, наносят на основания резисторов и подвергают термообработке в течение 1—
1,5 час при температуре 240 — 250 С.
Короткие молекулярные цепи такого материала способствуют более частым и плотным сшивкам между отдельными цепями, что уменьшает водопоглощение и набухание пленок, улучшает стабильность.
Сравнительно низкая температура отверждения и малая усадка при отверждении способствуют получению высокоомной композиции при относительно большом обьеме проводника, что улучшает ее однородность и, как следствие, уменьшает зависимость сопротивления от напряжения и повышает воспроизводимость величин сопротивления.
При использовании малоконденсированного олигомера с малой вязкостью могут быть получены и очень низкоомные композиции.
При оптимальном сочетании состава композиции, режима ее-отверждения и обработки проводящих компонентов могут быть достигнуты одновременно и малые значения температурного коэффициента сопротивления.
Резистивный материал, содержащий токопроводящий компонент, органическое свя25 зующее, отвердитель и органический растворитель, отличающийся тем, что, с целью увеличения сопротивления и повышения влагостойкости материала, он содержит в качестве органического связующего олигомер фениленоксида при следующем количественном соотношении исходных компонентов, вес, о/о:
Токопроводящий компонент 9 — 15
Отвердитель 1,7 — 1,9
Олигомер фениленоксида
Органический растворитель Остальное
Источники информации, принятые во внимание при экспертизе:
1. ТИ УБО 0.28.715 МЭП, 1972.
2. Гальперин Б. С. Непроволочные резисторы. М., «Энергия», 1968, с. 150 — 154.
