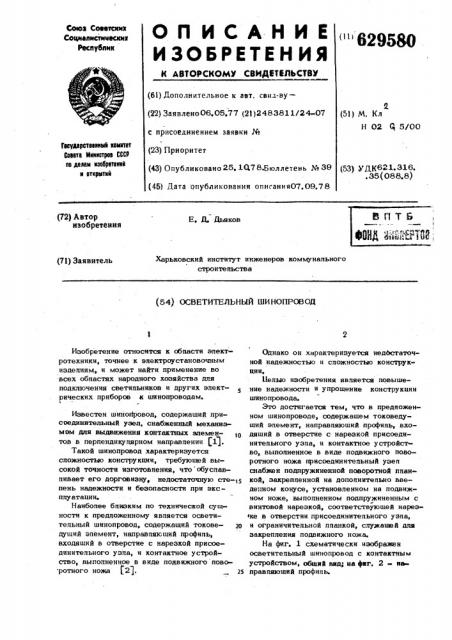

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соватеких

Социалистических

Республик

"" 629584) (61) Дополнительное к авт. свил-ву(22) Заявлено06.05.77 (21)2483811/24 07 с присоединением заявки № (23) Приоритет (43) Опубликовано 25. Ш78.Бюллетень № 39 (45) Дата опубликования описания07.09.78 и (5l) М. Кл

Н 02 Q 5/00

Гфеударетеееевй «еиетет

Веаете Миееетрее СССР ее делам юебретееее и етеритий (53) УДК621.316, . 35(088.8) (72) Автор изобретения

E. Д. Дьяков

Харьковский институт инженеров коммунального строительства (71) Заявитель (54) ОСВЕТИТЕЛЬНЫЙ ШИНОПРОВОД

Изобретение относятся к области электротехники, точнее к эпектроустановочным изделиям, и может найти применение во всех областях народного хозяйства для подключения светильников и других электрических приборов к шинопроводам.

Известен шинойровод, содержащий присоединительный узел, снабженный механизмом для выдвижения контактных элементов в перпендикулярном направлении 1), Такой шинопровод характеризуется сложностью конструкции, требующей высокой точности изготовления, что обуславливает его дорговиэну, недостаточную сте- 5 пень надежности и безопасности при эксплуатации.

Наиболее близким по технической сущности к предложенному является осветительный шинопровод, содержащий токове- в пущий элемент, направляющий профиль, входящий в отверстие с нарезкой присоединительного узла, и контактное устройство, выполненное в виде подвижного пово ротного ножа (2 .

Однако он характеризуется недостаточной надежностью и сложностью конструкции.

Белью изобретения является повышение надежности и упрощение конструкции шинопровода.

Это достигается тем, что в предложенном шинопроводе, содержащем токоведущий элемент, направляющий профиль, входящий в отверстие с нарезкой присоединительного узла, и контактное устройст во, выполненное в виде подвижного поворотного ножа присоединительный узел снабжен подпружиненной поворотной планкой, закрепленной на дополнительно введенном конусе, установленном на подвижном ноже, выполненном подпружиненным с винтовой нарезкой, соответствующей нареэ ке в отверстии присоединительного уэпа, и ограничительной планкой, служашей дпя закрепления подвижного ножа.

На фиг. 1 схематически изображен осветительный шинопровод с контактным устройством, общий вид; иа фиг, 2 иа правпяющий профиль.

3 6295

Осветительный шинопровод содержит подвижный нож 1 с винтовой нарезкой, на котором расположены конусы 2 и 3, ПруибИИ Ф одним концом соедИнена с подвижным ножом 1, а другим - с корпусом при5 ооэдииительного.узла 5. Поворотная планка 6, предназначенная для передвижения

- подвижного ножа 1 в вертикальной плоскости, шарнирно соединена с направляющей втулкой 7 и конусом .3. Пружина 8, расположена на направляющей втулке 7.

Жраничитепьная планка 9 соединена с корпусом присоединительного узла пружиной.

10, Конус 11 закреплен в пазу корпуса соединительного узла 5. Шинопровод содер-1> жыт направляющий профиль 12, токоведу ший элемент 13. В присоединительном. узле 5 выполнено отверстие 14 с нарезкой, соответствующей винтовой нарезке подвижного ножа 1.

Шинопровод работает следующим образом.

При подведении присоединительного уз.ла к шинонроводу направляющие (12) вхо,дят в прорезь приеоединитепьного узла, д передвигая направляюшую втулку 7, которая с помощью поворотной планки 6 и конуса 3 передвигает подвижный нож 1.

Одновременно растягивается пружина 4 и сжимается пружина 8, Достигнув ограни-З0 чительной планки 9, поворотный нож 1 с помощью конуса 2, расположенного на нем, передвигает ее в горизонтальном направ:пении до тех пор, пока основание конуса

2 не зайдет в зацепление с ограничительной планкой 9, Одновременно верхняя

80 4 часть подвижного ножа 1 ложится на токоведуший элемент 13. Конус 11 служит для освобождения подвижного ножа 1 от поворотной планки 6. В исходное положение присоединительный узел возврашается нажатием на ограничительную планку 9, При этом растягивается пружина 8 и конус 2 выходит из зацепления с ограничительной планкой 8.

Формула изобретения

Осветительный щинопровод, содержащий токоведуший элемент, направляюший профиль, входящий в отверстие с нарезкой присоединительного узла, и контактное устройство, выполненное в виде подвижного поворотного ножа, о т л и ч а ю шийся тем, что, с целью повышения надежности и упрощении конструкции, присоединительный узел снабжен подпружиненной поворотной планкой, закрепленной на дополнительно введенном конусе, установленном на подвижном ноже, выполненном подпружиненным с винтовой нарезкой, соответствуюшей нарезке в отверстии: присоединитепьного узла, и ограничительной планкой, служащей длизакрепления подвижного ножа.

Источники информации, принятые во внимание при экспертизе:

1. Патент Австрии № 312078, 21 с 36, 1965.

2, Патент Великобритании № 1436707, Н 2 Е> 1976
