Устройство для контроля фаз сети
Иллюстрации
Реферат

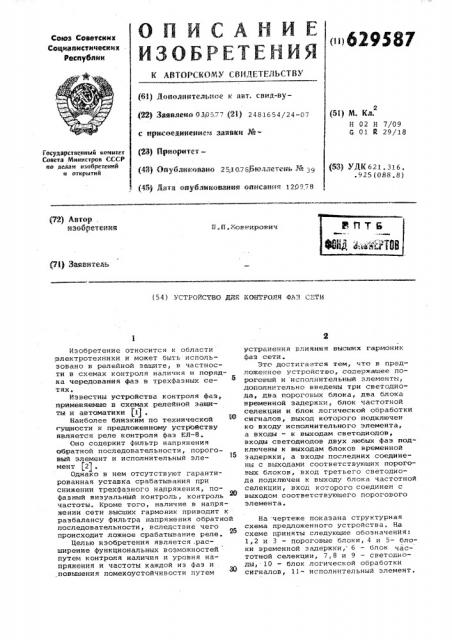

629587
Формула изобретения
Составитель Л.Васькова
Техред А.Алатырев Корректор A.Âëàcåíêo
Редактор Е.Кравцов
Ваказ 6077/45 Тираж 850 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва Ж-35, Раушская наб,, д.4/5
Филиал ППП Патент, г.ужгород, ул. Проектная, 4
Если на входе пороговых элементов напряжения находятся в заданных пределах, они выдают на выходе импульсы прямоугольной формы, которые, поступая на блоки временных задержек и на блок частотной селекции, приходят к блоку логической обработки сигналов одновременно. В этом случае на выходе блока логической обработки сигналов наблюдается постоянное напряжение, благодаря которому исполнительный элемент включен. Если же происходит повреждение или снижение напряжения одной или нескольких фаз один или несколько пороговых элементов не выдают импульсы. В этом случае напряжение на выходе блока логи ческой обработки сигналов имеет импульсную форму и используется для отключения исполнительного элемента, При обратном поряцке чередования фаз импульсы с пороговых элементов к указанному блоку подходят .неодновременно, тогда и в этом случае на выходе напряжение имеет импульсную форму.
Если частота трехфазной сети ниже допустимой„ импульсы, поступающие на вход блока частотной селекции, не выделяются на выходе, а это значит, что на вход блока логической обработки сигналов не поступают импульсы от соответствующего порогового эле-, мента. В этом случае напряжение на выходе блока логической обработки сигналов также имеет импульсную форму., Устройство для контроля фаз сети, содержащее пороговый и исполнительный элементы, |о т л и ч а ю щ е е с я тем,что, с целью расширения
5 функциональных возможностей путем контроля наличия и уровня напряжения и частоты в каждой из фаз и повышения помехоустойчивости путем устранения влияния высших гармоник фаз сети, дополнительно введены три светодиода, два пороговых блока, два блока временной задержки, блок частотной селекции и блок логической обработки сигналов, выход которого под15 ключен ко входу исполнительного элемента, а входы — к выходам светодиодов, входы светодиодов двух любых фаэ подключены к выходам блоков временной задержки, а входы последних соединены с выходами соответствующих пороговых блоков, вход третьего светодиода подключен к выходу блока частотной селекции, вход которого соединен с выходом соответствующего порогового элемента.
Источники информации, принятые во внимание.при экспертизе:
1. Фабрикант В.Л. и др. Элементы
80 устройств релейной защиты и автомати. ки энергосистем и их проектирование, М., Высшая школа, 1974, с. 1.40148.
2. Реле контроля фаз ЕЛ- 8УЗ.
220 В 50 Гц, ТУ 16-5?3„489-75„
