Реферат

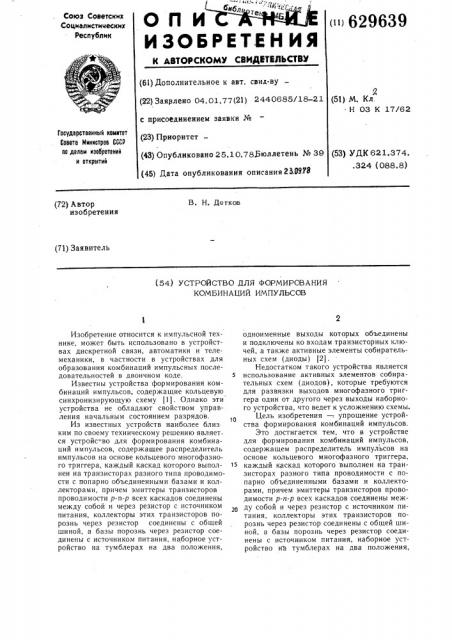

ОП И

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

< 629639

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заярлено 04.01.77(21) 2440685/18-21

Я (51) М. Кл.

- Н 03 К 17/62 с присоединением заявки №

Гасударственный комитет

Совета Министров СССР оо делам иэобретений и открытий (23) Приоритет (43) Опубликовано 25.10.78,Бюллетень № 39 (45) Дата опубликования описания 23.()9У8 (53) УДК 621.374.

324 (088 8) В. Н. Детков (72) Автор изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ

КОМБИНАЦИЙ ИМПУЛЬСОВ

Изобретение относится к импульсной технике, может быть использовано в устройствах дискретной связи, автоматики и телемеханики, в частности в устройствах для образования комбинаций импульсных последовательностей в двоичном коде. 5

Известны устройства формирования комбинаций импульсов, содержащие кольцевую синхронизирующую схему (1). Однако эти устройства не обладают свойством управления начальным состоянием разрядов.

1О

Из известных устройств наиболее близ ким по своему техническому решению является устройс-во для формирования комбинаций импульсов, содержащее распределитель импульсов на основе кольцевого многофазного триггера, каждый каскад которого выполнен на транзисторах разного типа проводимости с попарно объединенными базами и коллекторами, причем эмиттеры транзисторов проводимости р-и-р всех каскадов соединены между собой и через резистор с источником

20 питания, коллекторы этих транзисторов порознь через резистор соединены с общей шиной, а базы порознь через резистор соединены с источником питания, наборное устройство на тумблерах на два положения, одноименные выходы которых объединены и подключены ко входам транзисторных ключей, а также активные элементы собирательных схем (диоды) (2).

Недостатком такого устройства является использование активных элементов собирательных схем (диодов), которые требуются для развязки выходов многофазного триггера один от другого через выходы наборного устройства, что ведет к усложнению схемы.

Цель изобретения —, упрощение устройства формирования комбинаций импульсов.

Это достигается тем, что в устройстве для формирования комбинаций импульсов, содержащем распределитель импульсов на основе кольцевого многофазного триггера, каждый каскад которого выполнен на транзисторах разного типа проводимости с попарно объединенными базами и коллекторами, причем эмиттеры транзисторов проводимости р-п-р всех каскадов соединены между собой и через резистор с источником питания, коллекторы этих транзисторов порознь через резистор соединены с общей шиной, а базы порознь через резистор соединены с источником питания, наборное устройство на тумблерах на два положения, 629639 одноименные выходы которых объединены и подключены ко входам транзисторных ключей, эмиттеры п-р-и транзисторов распределителя импульсов каскадов подключены порознь ко входам тумблеров наборного устройства.

На чертеже представлена принципиальная электрическая схема устройства формирования комбинаций импульсов.

Оно содержит распределитель импульсов, выполненный на основе кольцевого многофазного триггера, каждый каскад которого выполнен на транзисторах 1 типа и-р-и и транзисторах 2 типа р-п-р, и резисторах

3; 4, 5; наборное устройство 6; схему формирования выходного сигнала, выполненную на транзисторных ключах 7, 8. Эмиттеры транзисторов триггеров распределителя им" пульсов, формирующих импульсы, соответствующие символу, например «О», подключены через наборное устройство 6 к входу транзисторного ключа 8, а вход транзисторного ключа 7 через наборное устройство 6 подключен к эмиттерам транзисторов 1 триггеров распределителя импульсов, формируюших импульсы, соответствуюшие символу «1..

Работает устройство следующим образом.

В каждом устойчивом состоянии распределителя импульсов открыта одна пара транзисторов (нижнего ряда — типа п-р-и и верхнего — типа р-п-р), а остальные заперты.

При поступлении на вход распределителя управляющих импульсов триггеры распределителя импульсов меняют свое состояние и выходной сигнал с эмиттеров транзисторов 1 многофазного триггера через наборное устройство 6 поступают на входы соответствующих транзисторных ключей 7, 8. С коллектора транзистора 8 снимаются импульсы, соответствую1цие импульсам «О», с коллектора транзисторного ключа 7 — импульсы, соответствуюшие символам «1», в соответствии с кодом, установленным в наборном устройстве.

Одновременное использование транзисторов 1 как в качестве элементов распределителя импульсов, так и в качестве элементов собирательных схем, выгодно отличает предлагаемое устройство формирования комбинаций импульсов от известного, так как при этом уменьшается количество элементов в схеме формирователя, его габариты, вес и стоимость.

Формула изобретения

Устройство для формирования комбинаций импульсов, содержащее распределитель импульсов на основе кольцевого многофазного триггера, каждый каскад которого выполнен на транзисторах разного типа проводимости с попарно объединенными базами и коллекторами, причем эмиттеры транзисторов проводимости р-и-р всех каскадов соединены между собой и через резистор с источником питания, коллекторы этих транзисторов порознь через резистор соединены с общей шиной, а базы порознь через резистор соединены с источником питания, наборное устройство на тумблерах на два положения, одноименные выходы которых объедине ны и подключены ко входам транзисторных ключей, отличающееся тем, что, с целью упрощения устройства, эмиттеры и-р-и транзисторов распределителя импульсов каскадов подключены порознь ко входам тумблеров наборного устройства.

Источники информации, принятые во вниз5 мание при экспертизе:

1. Патент США № 3149242, кл. 307 †.5, 04,01.64.

2. Беленький Л. E. Многофазные релаксационные схемы на транзисторах, 1972, о стр. 46.
