!! 1! 63О148

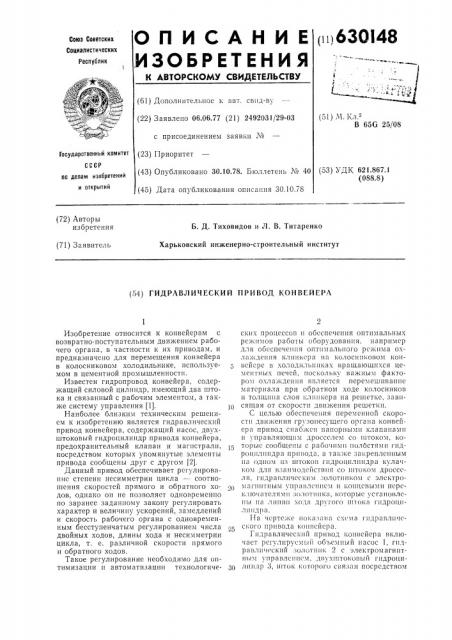

ОПИСАНИЕ.ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

s ! (б1) Дополнительное к авт. свнд-ву (22) Заявлено 06.06.77 (21) 2492031/29-03 с присоединением заявки ЛЪ (23) Приоритет (51) Ч 1.л г

В 656 25/08

Государственный комитет (53) УДК 621.867.1 (088.8) ений (43) ОпУбликовано 30.10.78. Бюллетень jg 40 по делам изобретений и открытий (45) Дата опубликования описания 30.10.78 (72) Авторы избретения

Б. Д. Тиховидов и Л. В. Титаренко

Харьковский инженерно-строительный институт (71) Заявитель (54) ГИДРАВЛИЧЕСКИЙ ПРИВОД KO?IBFAE(À

Изобретение относится к конвейерам с возвратно-поступательным движением рабочего органа, в частности к их приводам, и предназначено для перемещения конвейера в колосниковом холодильнике, используемом в цементной промышленности.

Известен гидропровод конвейера, содержащий силовой цилиндр, имеющий два штока и связанный с рабочим элементом, а также систему управления (1).

Наиболее близким техническим решением к изобретению является гидравлический привод конвейера, содержащий насос, двухштоковый гидроцилиндр привода конвейера, предохранительный клапан и магистрали, посредством которых упомянутые элементы привода сообщены друг с другом (2).

Данный привод обеспечивает регулирование степени несимметрии цикла — соотношения скоростей прямого и обратного ходов, однако он не поз1золяет одновременно по заранее заданному закону регулировать характер и величину ускорений, замедлений и скорость рабочего органа с одновременным бесступенчатым регулированием числа двойных ходов, длины хода и несимметрии цикла, т. е. различной скорости прямого и обратного ходов.

Такое регулирование необходимо для оптимизации и автоматизации технологическнх процессов и обеспечения оптимальных режимов работы оборудования. напримср для обсспечения оптимального режима охлаждения клинкера на колоснпковом коньсйсрс в холодильниках вращающихся цемс!!тных пе !СЙ, поскол!.к< BBAiHblbl фактором охлаждения является перемешпванпе материала при обратном ходе колосников и толщина слоя клинкера на решетке, зависящая от скорости движения решетки.

С целью обеспечения переменной скорости движения грузонесущего органа конвейера привод снабжен напорными клапанамп и управляющим дросселсм со штоком, которые сообщены с рабочими полбстями гпд1зоп11л!1Вдр а п1)!!вода, а та!:,зкc . За креплсп пыы па одном пз штоков п1дроцплпндра кулачком для Вза!Iмодсl!СтВ11я со и!токО. 1 дросселя, п!дравлпчсскпм loтотнпком с электромагнитным управлением и концевыми перек,.l!О

На чсртсжс показана схсма г!!дравлпчсского пр11вода коп!1сйсра.

Гидравлический привод конвейера включает регулируемый объемный насос 1, гидравлический золотник 2 с электромагнитным управлснисм, двухштоковый гпдроциa!!In;Ip 3, шток которого сьязан посредством

630148 двуплечего рычага 4 с колосниковой решеткой 5. Концевой выключатель 6 взаимодей- ствует со штоком гидроцилиндра 3. Привод имеет предохранительный клапан 7, напорные клапаны 8 и 9 и управляющий дроссель

10, которые сообщены с полостями гидроцилиндра 3, На одном из штоков гидроцилиндра 3 закреплен кулачок 11, взаимодействующий со штоком 12 управляющего дросселя 10. Привод, кроме того, имеет фильтр

13, Гидравлический привод конвейера работает следующим образом.

Ход поршня, согласно данному принципу регулирования, можно разбить на три периода: разгон (ускорение), равномерный ход, торможение (замедление) . жидкость насоса 1 через гидравлический золотник 2 подается в левую полость двухштокового гидроцилиндра 3, после чего начинается разгон его поршня. Поскольку параллельно гидроцилиндру 3 подключен управляющий дроссель 10 с заданным сечением, то поршень при своем движении посредством кулачка 11 уменьшает сечение дросселя вплоть до полного его перекрытия. По мере уменьшения сечения дросселя количество жидкости, псрстскающсй из рабочей полости гидроцилиндра 13 нерабочую, уменьшается, а скорость движения поршня возрастает. Далее регулирование производится с помощью напорного клапана 8, через который излишек жид .. ) и уходит в слив.

После закрытия напорного клапана поршень движется с постоянной скоростью, определяемой производительностью насоса и площадью поршня. ПрОЙдя пекотору!О ч2сть пути с постоянной скоростью, поршень начинает двигаться с замедле)шем вследствие того, что от воздействия кулачка 11 открывается дроссель 10. При этî vl:масло от насоса продолжает поступать в рабочую полость гидроцилиндра, и силы сопротивления перемещению его поршня будут больше активных сил. Иными слоиамп — - торможение поршня Осуществляется с подгопо.,1. В конце учястк2 торможсIIIIH укрепленный на штоке цилиндра упор нажимает )12 ролик концевого переключателя 6, который подаст! о

15 0

2г зо

40 !

Д сигнал на золотник 2, переключающий электромагниты. При этом поршень осуществляет обратный ход.

Далее последовательность работы привода повторяется в обратном порядке с той лишь разницей, что вместо напорного клапана 8 в регулировании участвует напорный клапан 9. Несимметрпю цикла обеспечивает различная настройка напорных клапанов 8 и 9. Количество циклов в минуту изменяется изменением производительности регулируемого насоса 1. От перегрузки система защище112 предохрапитслы!Ым клапаном 1, а Очистка жидкости производится фильт-!

3ом 13.

Таким Образом, движение штоков гидропили!)дра 3, а вместе с ними и колосниковой решетки 5 обеспечивается по заданному закону, 11о отвечает, например, условию процесса охлажден:1я и перемещения клинкера 13 колосниковом холодильнике.

Ф 0 р м у,л 2 11 3 О О р с т с и и я

Гидравлический привод конвейера, .содержащий насос, двух)птоковый гидроцилиндр пр 1вода конвейера, предохранительный клапан и мяг)1лрялп, посредством которых упомянуть)с элементы привода сообщены друг с другом, о Tл и ч а ющи и с я тем, что. с целью обеспечения переменной скорости движения грузонссущсго органа конвейера, привод снабжен напорными клапанами и управля)ощим дроссслсч со штоком, которые сообщены с рабочими полостями гидроцилиидра привода, а также закрепленцым па одном из штоков гидроцили кулачком для взаимодействия со штоком дросселя, Iидравлпческ DI золотником с элсктромаг I;! II) li: управлением и концевы Ill перскл)очятслям н золоп)ика, которые установлены на липни хода другого штока

1ИДPOll)I IIIIÄP2.

Источники !)пформацпи, прппятыс г3о внимание при экспертизе

1. Заявка ФРГ № 2257119, кл. В 65G

23/44, опублпк. 1975.

2. Заявка № 1969121/29-03, кл. В 65G, 25/08, 1973, по которой принято решение о выдаче авторского свпдетс.п ства СССР.

630148

Редактор Д. Павлова

Изд. № 695 Тираж 1033

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К-35, Раушская наб., д. 4/5

Заказ 1907/3

Подписное

Составитель Н. Туленинов

Техред С. Антипенко

Типография, пр. Сапунова, 2

Корректоры: А. Степанова и Л. Брахнина
