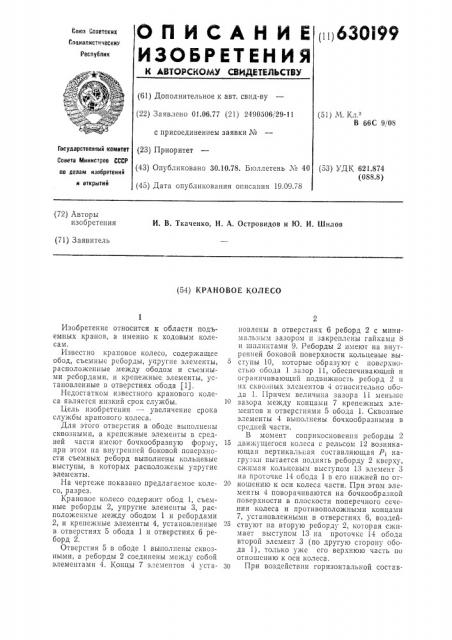

(i i) 630 I 99

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Йоюа Советскик

Социалистические

Респубпик (61) Дополнительное к авт. свид-ву (22) Заявлено 01.06.77 (21) 2490506j29-11 с присоединением заявки М (23) Приоритет (43) Опубликовано 30.10.78. Бюллетень X 40 (45) Дата опубликования описания 19.09.78 (51) М. Кл.

В 66С 9j08

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.874 (088.8) (72) Авторы изобретения

И. В. Ткаченко, H. А. Островидов и Ю. И. Шилов (71) Заявитель (54) КРАНОВОЕ КОЛЕСО

Изобретение относится к области подьемных кранов, а именно к ходовым колесам.

Известно крановое колесо, содержащее обод, съемные реборды, упругие элементы, расположенные между ободом и съемными ребордами, и крепежные элементы, установленные в отверстиях обода (1).

Недостатком известного кранового колеса является низкий срок службы.

Цель изобретения — увеличение срока службы кранового колеса.

Для этого отверстия в ободе выполнены сквозными, а крепежные элементы в средней части имеют бочкообразную форму, при этом па внутренней боковой поверхности съемных реборд выполнены кольцевые выступы, в которых расположены упругие элементы.

На чертеже показано предлагаемое колесо, разрез.

Крановое колесо содержит обод 1, съемные реборды 2, упругие элементы 3, расположенные между ободом 1 и ребордами

2, и крепежные элементы 4, установленные в отверстиях 5 обода 1 и отверстиях 6 реборд 2.

Отверстия 5 в ободе 1 выполнены сквозными, а реборды 2 соединены между собой элементами 4. Концы 7 элементов 4 установлены в отверстиях 6 реборд 2 с минимальным зазором и закреплены гайками 8 и шплинтами 9. Реборды 2 имеют на внутренней боковой поверхности кольцевые выступы 10, которые образуют с поверхностью Обода 1 зазор 11, обеспечивающий и ограничивающий подвижность реборд 2 и цх сквозных элементов 4 относительно обода 1. Причем величина зазора 11 меньше

10 зазора между концами 7 крепежных элементов и отверстиями 5 обода 1. Сквозные элементы 4 выполнены бочкообразными в средней части.

В момент соприкосновения реборды 2

15 дви 1л щегося колеса с рельсом 12 Возникающая вертикальная составляющая Р> нагрузки пытается поднять реборду 2 кверху, сжимая кольцевым выступом 13 элемент 3 на проточке 14 обода 1 в его нижней по от20 ношению к оси колеса части. При этом элементы 4 поворачиваются на бочкообразной поверхности в плоскости поперечного сечения колеса и противоположными концами

7, установленными в отверстиях 6, воздействуют на вторую реборду 2, которая сжимает выступом 13 на проточке 14 обода второй элемент 3 (по другую сторону обода 1), только уже его верхнюю часть по отношению к оси колеса.

30 При воздействии горизонтальной составля1ощсй Рв ооковой пагpg3KH процесс г211lcпия динамического ее воздействия происходит аналогично, только в этом случас нижняя часть реборды 2 поворачивается огносительно вертикали по направлению 5 действия горизонтальной составляющей Р, нагрузки, сжимает своей боковой поверхностью 15 верхнюю часть элемента 3 н увлекает элементами 4 и гайками 8 вторую реборду 2, которая своей поверхностью 15 10 тоже нагружает второй элемент 3, только уже его нижнюю часть по отношению к оси колеса.

Таким образом, гашение динамической нагрузки происходит обоими элементами 3 15 одновременно, при этом вертикальная составляющая Р, нагрузки воспринимается радиальными частями упругих элементов, а горизонтальная составляющая Р2 — боковыми частями этих элементов.,5 — 7 / - 11 1

Формула изобретения

Крановое колесо, содержащее обод, съемные реборды, упругие элементы, рас- 25 положенные между ободом и съемными ребордами, и крепежные элементы, установленные в отверстиях обода, отл ич а ющее с я тем, что, с целью увеличения срока службы колеса, отверстия в ободе выпол- 30

1ены сквозными, а крепежные элементы в средней части имеют бочкообразную форму, при этом на внутренней боковой поверхности съемных реборд выполнены кольцевые выступы, в которых расположе- 35 ны упругие элементы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР 10 . Й 5001б8, В 66С 9/08, 28.10.76, Составитель А. Чайка
