Реферат

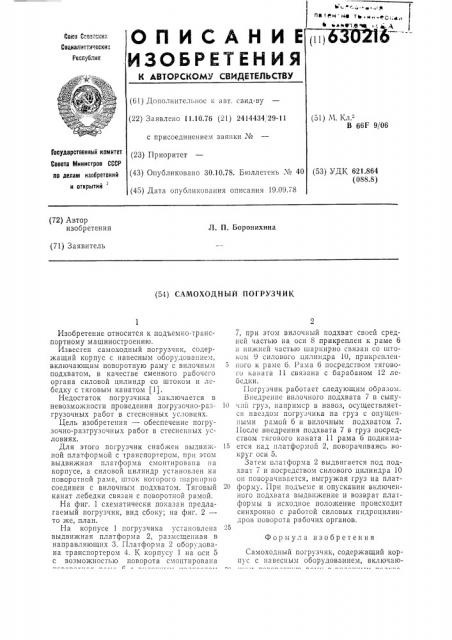

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респфлик (б1) Дополнительное и авт. свид-ву (22) Заявлено 11.10.76 (21) 2414434 29-11

06 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (23) Приоритет (43) Опубликовано 30.10.78. Бюллетень ¹ 40 (45) Дата опу.бликования описания 19.09.78 (72) Автор изобретения

Л. П. Боронихина (71) Заявитель (54) САМОХОД Н Ы Й ПО ГРУЗ Ч И К

7, при этом вилочный подхват своей средней частью на оси 8 прикреплен к раме б и нижней частью шарнирно связан со штоком 9 силового цилиндра 10, прикреплен5 ного к раме б. Рама б посредством тягового каната 11 связана с барабаном 12 лебедки.

Погрузчик работает следующим образом.

Внедрение вплочного подхвата 7 в сыпу10 пьй груз, например в навоз, осуществляется наездом погрузчика на груз с опущенными рамой б и вилочным подхватом 7, 11осле внедрения подхвата 7 в груз посредством тягового каната 11 рама б поднима15 ется над платформой 2, поворачиваясь вокруг оси 5.

Затем платформа 2 выдвигается под подхват 7 и посредством силового цилиндра 10 он поворачивается, выгружая груз на плат20 форму. При подъеме и опускании включенного подхвата выдвижение и возврат платформы в исходное положение происходит синхронно с работой силовых гидроцилиндров поворота рабочих органов.

Самоходный погрузчик, содержащий корпус с навесным оборудованием, включаюИзобретение относится к подъемно-транспортному машиностроению.

Известен самоходный погрузчик, содержащий корпус с навесным оборудованием, включающим поворотную раму с вилочным подхватом, в качестве сменного рабочего органа силовой цилиндр со штоком и лебедку с тяговым канатом (11.

Недостаток погрузчика заключается в невозможности проведения погрузочно-разгрузочных работ в стесненных условиях.

Цель изобретения — обеспечение погрузочно-разгрузочных работ в стесненных условиях.

Для этого погрузчик снабжен выдвижной платформой с транспортером, при этом выдвижная платформа смонтирована на корпусе, а силовой цилиндр установлен на поворотной раме, шток которого шарнирно соединен с вилочным подхватом. Тяговый канат лебедки связан с поворотной рамой.

На фиг. 1 схематически показан предлагаемый погрузчик, вид сбоку; на фиг. 2— то же, план.

На корпусе 1 погрузчика установлена выдвижная платформа 2, размещенная в направляющих 3. Платформа 2 оборудована транспортером 4, К корпусу 1 на оси 5 с возможностью поворота смонтирована

Формула изобретения

630216 гг)г Л

Составитель li. Даньшин

Редактор Е. Караулова Текред С. Антипенко Коррекзоры; А. Николаева и Л. Корогод

Заказ 1810/16 Изд. ¹ 574 Тираж 1005

Н110 Государствснпого когаитста Совета Министров СССР по делам изобрстс ий и открытий

113035, Москва,,)К-35, Раушская наб., д. 4 5

Подписное том, в качестве сменного рабочего органа, силовой цилиндр со штоком и лебедку с тяговым канатом, отличающийся тем, что, с целью обеспечения погрузочно-разгрузочных работ в стесненных условия., оп снабже11 выдвижной платформой с транспортером, при этом выдвижная платформа смонтирована на корпусс, а силовой цилиндр установлен на поворотной рамс, нпок которого шарнирно соединен с вилочным подхватом, при этом тяговый канат лебедки связан с поворот1юй рамой.

5 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 306818, кл. B 66 9/06, опублик. 1970.
