Устройство для подачи прокладчиков уточной нити ткацкого станка с волнообразно-подвижным зевом

Устройство для подачи прокладчиков уточной нити ткацкого станка с волнообразно-подвижным зевом

Иллюстрации

Показать все

Реферат

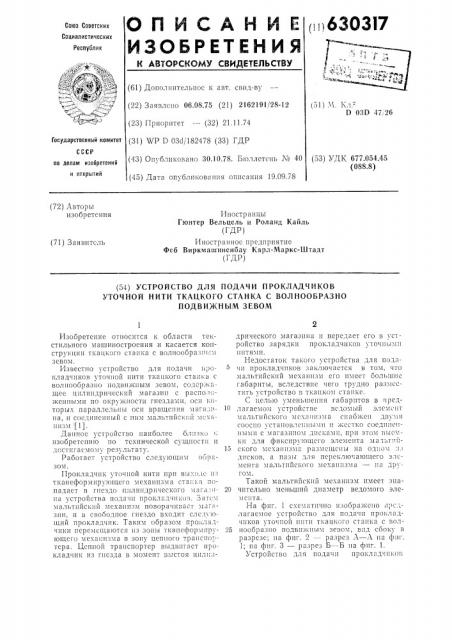

ОПИСАНИЕ

ИЗО БРЕТ ЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

{! i(63O3l7

Союз Советских

Социалистических республик (61) Дополнительное к авт. свид-ву (22) Заявлсно 06.08.75 (21) 2162191/28-12 (23) Приоритет — (32) 21.11.74 (31) WP D 03dl 182478 (33) ГДР (43) Опубликовано 30.10,78. Бюллетень М 40

j (45) Дата опубликования описания 19.09.78 (51) (1. Кл.-

D 030 47 26

Государственный комитет (53) Ъ ДК 677.054.45 (088.8) по делам изобретений н открытий (72) Авторы изобретения

Иностранцы

Гюнтер Вельцель и Роланд Кайль (ГДР) Иностранное предприятие

Феб Виркмашиненбау Карл-Маркс-Штадт (ГДР) (71) Заявитсль (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ПРОКЛАДЧИКОВ

УТОЧНОЙ НИТИ ТКАЦКОГО СТАНКА С ВОЛНООБРАЗНО

ПОДВИЖНЫМ ЗЕВОМ

Изобретение относится к области текстильного машиностроения и касается конструкции ткацкого станка с Во.((Hooop2знl:!. зевом.

Известно устройство для подачи 1(poкладчиков уточной пити ткацкого станка с волнообразно подвижным зевом, содср;кащее цнлиндр(гчсский магазин с распо.(и>кенными по окружности гнездами, оси которых параллельны оси вращения магаз;i-!

12, 1I сосДинснны Й с 1!ID(WI 2 lh (и йск н и II(. . (2ннзм (1).

Даннос устройство наиболее близко изобретению по технической сущности и достигаемому результату.

Работает устройство следующим образом.

Прокладчик уточной нити при выходе нз тканеформнрующсго механизма станка попадаст в гнездо цилиндрического чаг2: на устройства пода III прокла I !нко». Батс.;; мальтийский механизм пов01?ачиваст з! Ii 2зин, и в cBoooдное гнездо входит следующий прокладчик. Таким образом прокладчики псремещаются из зоны ткапсформиру-! ощего механизма в зону цепного транспо-:— тсра. Цепной транспортер выдвигаст прокладчик из гнезда в момент выстоя ци{нн(дрического магазина и передает сго в устройство зарядки проклад шког уточнымli н итя;(и.

Недостаток такого устройства для подлЧП ПРОКЛЯДЧПКОВ 32КЛIОЧ2ЕТСЯ В ТОМ, !TO мальтийский механизм его имеет большие габариты, вследствие чего трудно разместить устройство в ткацком станке.

С целью уменьшения габаритов в пред10 лагасмом устройстве ведом((?й! элсмс нт . 12льти йского хlсх(1 1! нз . 12 си аожсн дв1 хi » соосно установлен (и(ми 11 жестко соединенными с магазином дисками, при этом выемки для фиксиру.ol?le! элемента мальтнй15 ского механизм". размещены на од((ом:!з дисков, а пазы для псрсклю(ающсго элемента мальтийского мс. аннзма — на др) гом.

Такой мальтийский механизм имеет зна20 чительно меньший диаметр ведомого элемента.

На фиг. 1 схематично изображено (рсд— лагаемое устройство для подачи прокладЧИКОВ ТОЧНО((111!!Tll ТК2ЦКОГО СТ2НI(2 С ВОЛ25 нообразно подвижным зевом, вид сбоку в разрсзс; на фиг. 2 — разрез А — А на фиг.

1; на фнг. 3 — разрез Б — Б на фиг. 1, Устройство для подачи проклад(икni:

630317

Рог, 2

A Е

<Оаг, 7 уто шой нити ткацкого станка с волнообразно подвижным зевом содср>кнт цн ttttt,"<рн1сский магазин 1 (фиг, 1) с располо>"ct.нымн по окруя<ности гнездами 2 для прокладчиков 3 уточпой нити. Ось каждого гнезда 2 параллельна осп 4 вращения магазина, смонтированной на раме 5 станка.

С цилиндрическим магазином 2 соедн11с11 мальтийский механизм. Ведомый элсмен; мальтийского механизма имеет два соосно 10 устаповле1шых и жестко соединенных с магазином 4 диска 6, 7.

На приводном валу 8 мальтийского механизма, связанном с приводом ткацкого станка, смонтирован фиксирующий элемент 15 в виде сегмента 9 и переключающий элемент 10 в виде штыря. На диске 6 имеются выемки ll для фиксирующего элемента 9, а на диске 7 — пазы 12 для переключающего элемента 10. 20

Для регулировки мальтийского механизма на диске 6 имеются в местах крепления его винтами 13 к магазину 1 продолговатые отверстия 14.

Устройство работает следующим обра- 25 зом.

1lриводной вал 8 мальтий-кого xtexatttt;tма приводится во вращательное движсн,;е от привода ткацкого станка. Сегмент 9 выходит нз выемкп 1! диска 6, одновременно 30 в паз 12 диска 7 входит штырь переключающего элемента 10, поворачивая диск 7 с магазином 1 на определенный угол. Далее штырь выходит пз паза 12 диска 7, а семепт 9 входит в выемку 11 диска 6, фиксируя диск б и магаз1ш 1. Во время выстои магазина в одно из гнезд 2 вводится прскладчик 3 уточной нити, а из другого гнезда 2 выводится прокладчик 3.

Формула изобретения

Устройство для подачи прокладчиков уточной нити ткацкого станка с волнообразно подвижным зевом, содержащее цилиндрический магазин с расположенными по окружности гнездами, оси которых параллельны оси вращения магазина, н сосд и н е н н ы Й с и и м м а л ь т н и с 1< и и м е х а 1 11.1 м, о Të ич а ющийся тем, что, с целью уменьшения габаритов, ведомый элемент мал.тийского механизма снабжен двумя соосно установленными и жестко соединенными с магазином дисками, при этом выемки для фиксирующего элемента мальтийского механизма размещены на одном из дисков, а пазы для переключающего элемента мач:тийского механизма — на другом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 161670, кл. D 03D 46(26, 1963.

430317

Щ/2.,7

Составитель Г. Ковалев

Техред Н. Рыбкина

Редактор Н. Хубларова

Корректоры: А. Николаева и Л. Корогод

Типография, пр. Сапунова, 2

Заказ 1812 13 Изд. № 688 Тираж 526 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва )К-35, Раушская наб., д. 4, 5
