;I I) 630387

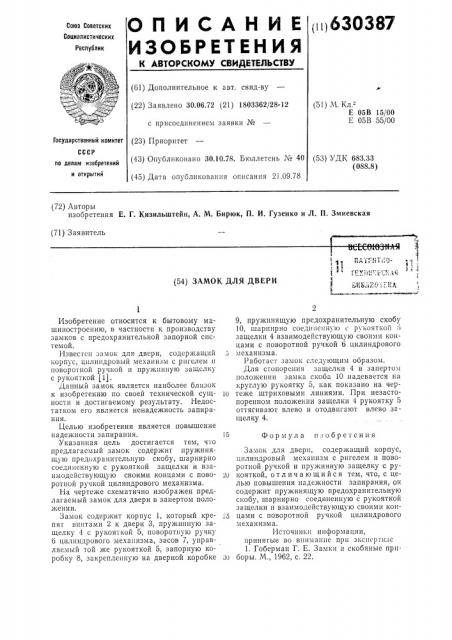

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 30.06.72 (21) 1803362/28-12 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.10.78. Бюллетень ¹ 40 (45) Дата опу бликования описания 21.09.78 (51) М. Кл."Е 05В 15/00

E 05В 55/00

Государственный комитет (53) УДК 683.33 (088.8) по делам изобретений и открытий (72) Авторы изобретения Е. Г. Кизильштейн, А. М. Бирюк, П. И. Гузенко и Л. П. Змиевская (71) Заявитель (54) ЗАМОК ДЛЯ ДВЕРИ

Формула изобретения

Изобретение относится к бытовому машиностроению, в частности к производству замков с предохранительной запорной системой.

Известен замок для двери, содер кащий корпус, цилиндровый механизм с ригелем и поворотной ручкой и пружинную защелку с рукояткой (1).

Данный замок является наиболее близок к изобретению по своей технической сущности и достигаемому результату. Недостатком его является ненадежность запирания.

Целью изобретения является повышение надежности запирания.

Указанная цель достигается тем, что предлагаемый замок содержит пружинящую предохранительную скобу, шарнирно соединенную с рукояткой защелки и взаимодействующую своими концами с поворотной ручкой цилиндрового механизма.

На чертеже схематично изображен предлагаемый замок для двери в запертом положении.

Замок содержит корпус 1, который крепят винтами 2 к двери 3, пружинную защелку 4 с рукояткой 5, поворотную ручку

6 цилиндрового механизма, засов 7, управляемый той же рукояткой 5, запорную коробку 8, закрепленную на дверной коробке

9, пружинящую предохранительную скобу

10, шарнирно соединенную с рукояткой 5 защелки 4 взаимодействующую своими концами с поворотной ручкой 6 цилиндрового

5 механизма. работает замок следующим образом.

Для стопорения защелки 4 в запертом положении замка скоба 10 надевается на круглую рукоятку 5, как показано на чер10 теже штриховыми линиями. При незастопоренном положении защелки 4 рукоятку 5 оттягивают влево и отодвигают влево защелку. 4.

Замок для двери, содержащий корпус, цилиндровый механизм с ригелем и поворотной ручкой и пружинную защелку с ру o кояткой, отличающийся тем, что, с целью повышения надежности запирания, он содержит пружинящую предохранительную скобу, шарнирно соединенную с рукояткой защелки и взаимодействующую своими кон 5 цами с поворотной ручкой цилиндрового механизма.

Источники информации, принятые Bo BIIIIAIBIIIIQ Ilpll эксп((зтпзее

1. Гоберман Г. Е. Замки и скобяные при"

30 боры. М., 1962, с, 22,
