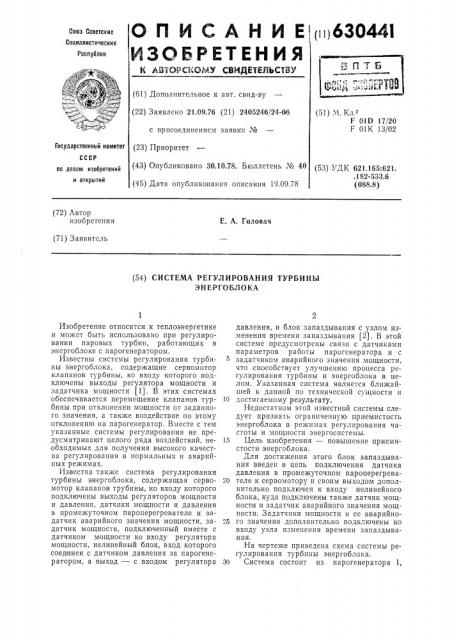

О П И C А Н И E((ii)63044l
Союз Советских
Социалистических
Республик
ИЗОБРЕТЕНИЯ
К АБ1 ОРСЕОМУ СВЧДЕТЕЛЬСХВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 21.09.76 (21) 2405246/24-06 (51) Ч. Кл.-з
Г 01D 17/20
F 01К 13/02 с присоединением заявки №
Государственный комитет (23) Приоритет (43) Опубликовано 30.10.78. Бюллетень № 40 (45) Дата опубликования описания 19.09.78 (53) УДК 621.165:621. .182-533.6 (088.8) по делам изобретений н открытий (72) Автор изобретения
Е. А. Головач (7l) Заявитель (54) СИСТЕМА РЕГУЛИРОВАНИЯ ТУРБИНЫ
ЭНЕРГОБЛОКА
Изобретение относится к теплоэнергетике и может быть использовано при регулировании паровых турбин, работающих в энергоблоке с парогенератором.
Известны системы регулирования турбины энергоблока, содержащие сервомотор клапанов турбины, ко входу которого подключены выходы регулятора мощности и задатчика мощности (1). В этих системах обеспечивается перемещение клапанов турбины при отклонении мощности от заданного значения, а также воздействие по этому отклонению на парогенератор. Вместе с тем указанные системы регулирования не предусматривают целого ряда воздействий, необходимых для получения высокого качества регулирования в нормальных и аварийных режимах.
Известна также система регулирования турбины энергоблока, содержащая сервомотор клапанов трубины, ко входу которого подключены выходы регуляторов мощности и давления, датчики мощности и давления в промежуточном пароперегревателе и задатчик аварийного значения мощности, задатчик мощности, подключенный вместе с датчиком мощности ко входу регулятора мощности, нелинейный блок, вход которого соединен с датчиком давления за парогенератором, а выход — с входом регулятора давления, и блок запаздывания с узлом изменения времени запаздывания (2). В этой системе предусмотрены связи с датчиками параметров работы парогенератора и с задатчиком аварийного значения мощности, что способствует улучшению процесса регулирования турбины и энергоблока в целом. Указанная система является ближайшей к данной по технической сущности и
10 достигаемому результату.
Недостатком этой известной системы следует признать ограниченную приемистость энергоблока в режимах регулирования частоты и мощности энергосистемы.
15 Цель изобретения — повышение приемистости энергоблока.
Для достижения этого блок запаздывания введен в цепь подключения датчика давления в промежуточном пароперегрева20 теле к сервомотору и своим выходом дополнительно подключен к входу нелинейного блока, куда подключены также датчик мощност и и задатчик аварийного значения мощности: Задатчики мощности и ее аварийно25 го значения дополнительно подключены ко входу узла изменения времени запаздывания.
На чертеже приведена схема системы регулирования турбины энергоблока.
30 Система состоит из парогенератора 1, 630441
ЗО
60 турбины 2, конденсатора 3, промежуточного пароперегревателя 4 и генератора 5. Регулятор 6 мощности с подключенными к нему на вход датчиками мощности 7 генератора и частоты 8 и задатчиком 9 мощности подключен через механизм 10 управления турбиной к сервомотору 11, управляющему регулирующими клапанами турбины.
В состав системы регулирования также входят регулятор 12 давления, нелинейный блок 13, датчик 14 давления за парогенератором, задатчик 15 давления, блок 16 запаздывания, электрогидравлический преобразователь 17, блок 18 начальной коррекции неравномерности регулирования, датчик 19 давления в промежуточном пароперегревателе, блок 20 статической коррекции неравномерности, задатчик 21 аварийного значения мощности, узел 22 изменения времени запаздывания.
Регулятор 12 давления с подключенными к нему через нелинейный блок 13 датчиками давления в промежуточном пароперегревателе 19 и мощности 7, задатчиком 15 давления и блоком 16 запаздывания подключен через электрогидравлический преобразователь 17 к сервомотору 11. Датчик 7 мощности генератора подключен через блок
18 начальной коррекции неравномерности регулирования к преобразователю 17. Датчик 19 давления в промежуточном пароперегревателе подключен к блоку 16 запаздывания, который подключен к блоку 20 статической коррекции неравномерности. Задатчик 21, представляющий собой задатчик по мощности при аварийных ситуациях энергосистемы, подключен к преобразователю 17 и блоку 13. Узел 22 изменения времени запаздывания, ко входу которого подключены задатчики 9 и 21, подключен к блоку 16.
При изменении задания по мощности от задатчика 9 последний воздействует на регулятор 6, через который механизм 10 воздействует на сервомотор 11, Последний, перемещаясь, изменяет мощность турбины 2 и генератора 5. Датчик 7 воздействует на регулятор 6.
При задании на резкое и быстрое увеличение мощности от задатчика 21 аварийного значения мощности последний воздействует через преобразователь 17 на сервомотор 11, который, открывая клапаны турбины, увеличивает мощность турбины и генератора. Датчик 7 воздействует через блок
18 на динамическое перекрытие клапанов турбины. Датчик 19 воздействует через блок 16 и 20 на прекращение динамического переоткрытия клапанов турбины. Вследствие быстрого открытия клапанов турбины, давление за парогенератором 1 снижается.
Снижение давления приводит к появлению сигнала на выходе датчика 14, который сни4 жает входной сигнал нелинейного блока 13, характеристика которого соответствует элементу с зоной нечувствительности до величины, большей зоны нечувствительности.
Тогда блок 13 воздействует на регулятор
12, который стремится уменьшить открытие клапанов турбины. Однако сигналы, поступающие с задатчика 21 и с датчика 7, приводят к увеличению входного сигнала блока 13. Следовательно, регулятор 12 не уменьшает открытие клапанов турбины до тех пор, пока сигнал с блока 16 не скомпенсирует сигналы от датчика 7 и задатчика
21. Узел 22, получая сигналы от датчиков
9 и 21, воздействует на изменение времени запаздывания блока 16 таким образом, чтобы при большей величине разности сигналов между задатчиками 21 и 9 величина запаздывания была большей. При большей величине запаздывания увеличивается динамическое переоткрытие клапанов турбины и, следовательно, повышается приемисто сть.
Таким образом, система повышает приемистость энергоблока за счет большего динамического переоткрытия клапанов турбины под воздействием блока 16 запаздывания и изменения времени его запаздывания и за счет более позднего включения регулятора 12 давления благодаря воздействию на него задатчика 21 мощности, датчика 7 и блока 16 запаздывания.
Формула изобретения
1. Система регулирования турбины энергоблока, содержащая сервомотор клапанов турбины, ко входу которого подключены выходы регуляторов мощности и давления, датчики мощности и давления в промежуточном пароперегревателе и задатчик аварийного значения мощности, задатчик мощности, подключенный вместе с датчиком мощности ко входу регулятора мощности, нелинейный блок, вход которого соединен с датчиком давления за парогенератором, а выход — с входом регулятора давления, и блок запаздывания с узлом изменения времени запаздывания, отличающаяся тем, что, с целью повышения приемистости энергоблока, блок запаздывания введен в цепь подключения датчика давления в промежуточном пароперегревателе к сервомотору и своим выходом дополнительно подключен к входу нелинейного блока, куда подключены также датчик мощности и задатчик аварийного значения мощности.
2. Система по п. 1, отличающаяся тем, что задатчики мощности и ее аварийного значения дополнительно подключены ко входу узла изменения времени запаздывания.
t33044 !
Составитель A. Калашников
1екрсд С. Антипенко
1;оррскторы; В. Дод и Q. Данишева
Редактор ki. Богатова
Подписное
Заказ 1809/19 Тираж á38
НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Рат шская наб., д. 4:5
Типография, пр. Сапунова, 2
Источники информации, принятые во внимание при эксперти3c
1. Авторское свидетельство СССР
Ке 442312, кл. F 01К 7/24, 1972.
2. Фрагин M. С. Система регулирования конденсационных турбин большой мощности ЛМЗ. — «Т1еплоэнергетика», 1972, Кв 11, с. 19 — 2б.
