Устройство для измерения электропроводимости парожидкостных сред

Иллюстрации

Показать все

Реферат



3JLtCQ j Q- " le.ЯЯф

Щеетфве в д 1

Союз Советских

Социалистических

Республик

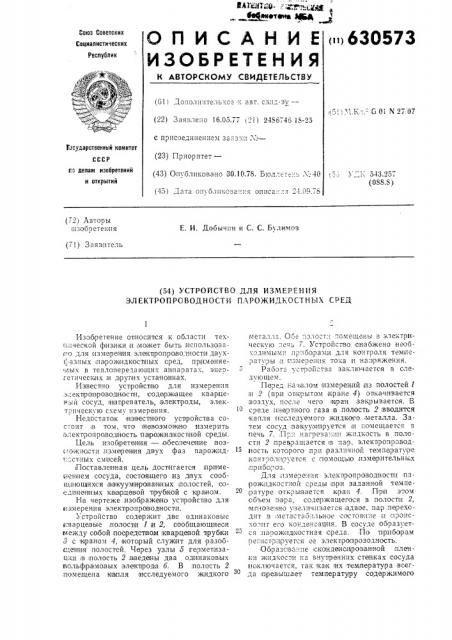

О П И С А Н И Е 630573

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (G1 I ДО11олн;1тельнсе х авт. св;1 -зх— (22) Заявле о 16.05.77 ! ) 245674 !$-25,j 5!; l, Iv.- - Ci О l Х 27, О7 с присоединением за-"Hõ« М—

Юиударственный комитет (23) Приоритет— (43) Опубликовано ЗО.10.78. Бюл,-ете:-.= X 4Î (45) Дата ol!v o I !o22:-:1."я olI«c2: —:!я -4.09.7о

r.a делам изобретений н открытий

У!;, 543.25 (Очч, ) (72) Авторы пзобретения

Е. И. Добычин «С. С. Бул«моз (71) 3 аявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

ЭЛЕКТРОПРСВОДНОСТИ ПАРОЖИДКОСТНЫХ СРЕД

Изобретение относится к области техн1;ческой физики;и моокет быть нспользова - о для измере н1ия электропровод«осли двухи. азных парож1идкостных сред, пр именяе11ых в теплепередающих аппаратах. энергетичесюих,и других установках.

Известно устрой ство для измерения э,:ектропровод1нос пи, содерж1ащее кварцевь1й сосуд, н ацреватель, электроды, электрическую схему измерения.

lO

НедоcTBTCIK известного устройства сос-,оит в том, что неьозмож1но измерить електропроводность па рожилкостной среды.

Цель:изоб1ретен ия — обеспечение,возL" .æêíñ!cTH измере н ия двух фаз парожидг .CCTHÛX СМЕСЕЙ. Поставленная цель достигается лрименением сосуда, состоящ его из двух сообщаюцоихся ва куум1ирова1н ных полостей, соединен ных кв а рцевой трубкой с к1раном.

На чертеже,изображено устройство для

«змерения электропровод ности.

Устройство содержит две одинаковые е:варцевые,полости и 2, сообщающиеся кежду собой посредст1вом кварцевой трубки

8 с краном 4, который служит для разоба:;анния полостей. Через узлы Б герметизации в |полость 2,возведены два одинаковых вольфрамовых элек.прод а б. В:полость 2

:помещена юа1пля исследуемого жидкого ЗО металла. Обе полости помещены B электрическую печь 7. Устройство снабжено необходимь1ми и ".Iooð2vlè для контроля темиературы ги 1змерения тока,п напряжения.

Раоот"- устройства заключается в следующем.

Перед а чалом измерений из полостей о1 2 (при открытом кране 4) отка 1«вается воздух, после чего иран занрывается. В среде инертного газа в,полость 2,вводится капля 11сследуемого жидкого металла. Зат е м со с1 д |в 2 1Б л1 11р е тс я IH Г с м ещ а е тс я в печь 7.:П-.::. нагрева:-::11« жидкость в;полости 2 прев1рзщается в пар, электропровод«ость которого .при различно1 . температуре контроле!jpyeI сН с помощью измерительных приoci;. аз.

Для измере:-:ия электропроводноспи парожид костной среды при заданной температуре открывается кран 4. При этом объем пара, содержащегося в полости 2, мгновенно узелич11зается вдвое, 112р перехо,дит В !метастаб:1 IbHoe состоя"1«е ги происхо. п1т его конденсация, В сосуде ооразуетCH !I2рожИд хОСтн2я 0ðe 2. ПО TlpIIMp2M

Регпст"„ : руе Гся ее электропроводчость.

Образе ва:-::1е сконденсдров анной;пленки жидкости на внутренних стенках .сосуда исключается, так как их температура всегда превышает темпер атуру соде1ржимого

Формула изобретения

С:;"тав".т лв M. Кривенко

Те ред С. Антипенко

Корректор И. Симкина

Редактор И. Сукакова

Заказ 737/1153 -!". ГГ 692 Тираж 850 Подписное

НПО Государствснпого комитета СССР по делам изобретений и открытий

Москва, Ж-35, Раушская иао., д. 4/5

Тип. Харьк. фил. пред. <Патент> сосуда. Таким образом повышается достоверность и точчость измерений.

Ъ стройст1во для измерения электрGTiроводностец парожидкост ык сред, сопер:ка1цее кварцевый сосуд, нагреватель, электроды, с.;ему измерения, о т л11ч а ю 1це гс я тем, что, с целью обеспечения возможности измерения двук фаз парожидкостньг» сред, сосуд имеет две вакуумированные полости, соединенные между собой через кварцевую трубку с краном,
