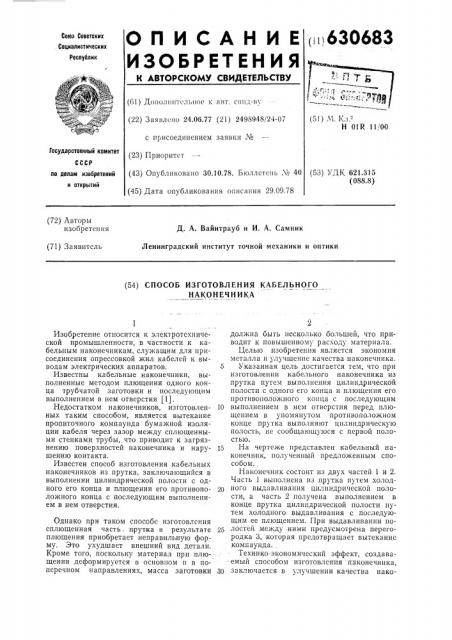

ОПИСАНИЕ

ИЗОЫ Ет ЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11,630683

Союз Советских. Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 24.06.77 (21) 2498948/24-07 с присоединением заявки М (51) М. Кл. Н OIR 11/00 по делам изобретений (43) Опубликовано 30.10.78. Бюллетень ЛЪ 40 (53) УДК 621.315 (088.8) и открытий (45) Дата опубликования описания 29.09.78 (72) Авторы изобретения

Д. А. Вайнтрауб и И. А. Самник

Ленинградский институт точной механики и оптики (71) Заявитсль (54) СПОСОБ ИЗГОТОВЛ ЕН ИЯ КАБЕЛ ЬНОГО

НАКОН ЕЧ H И КА

Однако при таком способе изготовления сплющенная часть прутка в результате 25 плющения приобретает неправильную -форму. Это ухудшает внешний вид детали.

Кроме того, поскольку материал при плющении дсформируетея в основном и в поперечном направлениях, масса заготовки 30

Государственный комитет 23 П (23) Приоритет

Изобретение относится к электротехнической промышленности, в частности к кабельным наконечникам, служащим для присоединения опрессовкой жил кабелей к выводам электрических аппаратов.

Известны кабельные наконечники, выполненные методом плющения одного конца трубчатой заготовки и последующим выполнением в нем отверстия (1).

Недостатком наконечников, изготовлен- 10 ных таким способом, является вытекание пропиточного компаунда бумажной изоляции кабеля через зазор между сплющенными стенками трубы, что приводит к загрязнению поверхностей наконечника и нару- 15 шению контакта.

Известен способ изготовления кабельных наконечников из прутка, заключающийся в выполнении цилиндрической полости с одного его конца и плющении его противопо- 20 ложного конца с последующим выполнением в нем отверстия.

i) должна быть несколько большей, что приводит к повышенному расходу материала.

Целью изобретения является экономия металла и улучшение качества наконечника.

Указанная цель достигается тем, что при изготовлении кабельного наконечника из прутка путем выполнения цилиндрической полости с одного его конца и плющення его противоположного конца с последующим выполнением в нем отверстия перед плющением в упомянутом противоположном конце прутка выполняют цилиндрическую полость, не сообщающуюся с первой полостью.

На чертеже представлен кабельный наконечник, полученный предложенным способом.

Наконечник состоит из двух частей 1 и 2.

Часть 1 выполнена из прутка путем холодного выдавливания цилиндрической полости, а часть 2 получена выполнением в конце прутка цилиндрической полости путем холодного выдавливания с последующим ее плющением. При выдавливании полостей. между -ними предусмотрена перегородка 3, которая предотвращает вытекание компаунда.

Технико-экономический эффект, создава— емый способом изготовления паконечника, заключается в улучшении качества нако639683 конца и плющенни его противоположного конца с последующим выполнением в Hc ì отверстия, о т л и ч à 10 Il1 н и с я тем, что, с целью экономии металла н улучшения к»чества наконечника, перед плющением в упомянутом противоположном конце прутка выполняют цилиндрическую полость, нс сообщающуюся с первой полостью.

Источники информации, принятые во внимание при экспертизе

1. Кабельный наконечник типа ТА. ГОСТ

9581 †.

2. Кабельный наконечник типа ПК. Отраслевой стандарт УЗ 51 — 2.

Составитель Т, Назарова

Техред С. Антипенко

Редактор Е. Дайч

Заказ 1904/12

Изд. Мв 697 Тираж 922

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2 нечн иков, которые полностью соответствуют требованиям ГОСТ, в экономии металла, что имеет большое значение, если учитывать массовый характер производства, и в облегчении изготовления, что выражается, в частности, в уменьшении усилий на операции плющения и в облегчении операции выдавливания полостей, которое производится с двух сторон.

Формула изобретения

Способ изготовления кабельного наконечника из прутка, заключающийся в выполнении цилиндрической полости с одного его
