Реферат

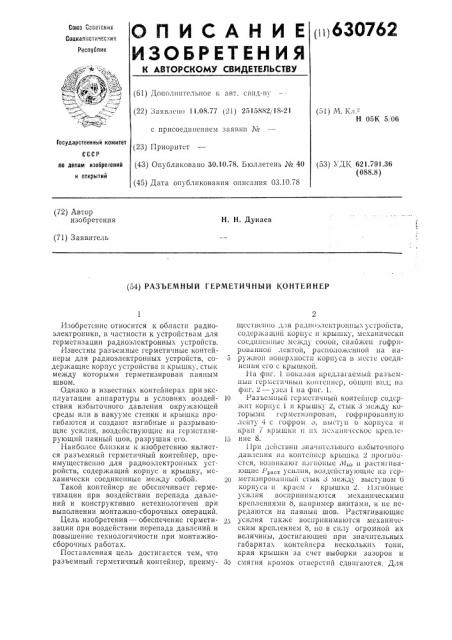

11 11 630762

Оп ИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сссетскик

Социал:1стическик

Республик (б1) Дополнительное к авт. свнд-ву (22) Заявлено 11.08.77 (21) 25158821 18-21 (51) М. Кл. -

Н 05К 5, 06 с присоединением заявки №

Государстеенный комитет (23) Приоритет (43) Опубликовано 30.10.78. Бюллетень № 40 (45) Дата опубликования описания 03.10.78 (53) УДК 621.791.36 (088.8) ло делам изобрегеиий и открытий (72) Автор изобретения

Н. Н. Дунаев (71) Заявитель (54) РАЗЪЕМНЪ|Й ГЕРМЕТИЧНЫЙ КОНТЕЙНЕР

Изобретение относится к области радиоэлектроники, в частности к устройствам для герметизации радиоэлектронных устройств.

Известны разъемные герметичные контейнеры для радиоэлектронных устройств, содержащие корпус устройства н крышку, стык между которыми герметизирован паяным швом.

Однако в известных контейнерах при эксплуатации аппаратуры в условиях воздей- 10 ствия избыточного давления окружающей среды или в вакууме стенки и крышка прогибаются и создают изгнбные н разрывающис усилия, ВоздсйствуIQIIIII! Н3 гсрхlстнзнрующий паяный шов, разрушая его. 15

Наиболсе близким к изобретению является раз.ьемный герметичный контейнер, преимущественно для радиоэлектронных устройств, содержащий корпус и крышку, механически соединенные между собой. 20

Такой контейнер не обеспечивает герметизации при воздействии перепада давлений и конструктивно нетехнологичен при выполнении монтажно-сборочных операций.

Цель изобретения — обеспечение гермети- 25 зации при воздействии перепада давлений и повышение технологичности нри монтажносборочных работах.

Поставленная цель достигается тем, что разъемный герметичный контейнер, преиму- 30 щсствсllilo;I„lÿ радиоэлектронных усгройств, содср:кащн11 корпуL II крышку, мсханн11сскн сосдннсгшыс между сооой, снаожен гофрированной лснтон, расположенной на наружнон поверхности корпу са в месте соединения его с крышкой.

На фнг. 1 показан предлагаемый разьсмньш гермстнчнын контсннср, оон1ни внд; на фнг. 2 — узел I на фнг. 1.

Разъсз!ныл гсрмстнчньш контейнер содсрAaIT I

ILIIT) 4 с гофром о, выступ 0 корпуса и кра11 / крышки н lix мсханн 1сс«ос крене!ение 8.

11рн дсйствтш знач1ггсльного избыточного давления на контейнер крышка 2 прогн0астся, возчшкают нз1ноныс М„, и растягнвающнс Рт„„усилия, воздействующие на гсрметизнроваш1ьш стык 3 между выступом б корпуса и краем 7 крышки 2. 1згнбные усилия воспршшма1отся механическими креплениями Ь, например винтами, и не псредаются на паяньш шов. Растягивающис усилия также воспринимаются механическим креплением b, но в силу огромной»х величины, достигающей при значительных габаритах контейнера несколькн.. тонн, края крышки за счет выборки зазоров и смятия кромок отверсп!й сдвигаются, Для

630762

Формула изобретения

1 б

S ч «г./

Составитель H. Ьлинкова

Тсхред H. Рыбкина

Корректоры; О. Данишева и H. Федорова

Редактор Т. Рыбалова

Заказ 1811/18 Изд. ¹ 687 Тираж 950 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 компенсации этого сдвига и предохранения паяпого шва от разрушения коптсйи снабжен гофрировапной лентой 4, гофр 5 которой при сдвиге дсформируется, нс нарушая целостности паяного шва, для чего гофр совмещен с линией разъема стыка.

Для гсрмстпзациf мест меха пи Iccl

Разъсмнып герметичный контейнер, преимущественно для радиоэлектронных устройств, содержащий корпус и крышку, механически соединенныс между собой, отл и ч а 1о шийся тем, что, с цслгио обеспечения герметизации при воздействии пер«нада давлений и повышения технологичности при монтажно-сборочных работах, он снабжен гофрированной лентой, располо. жеп на наружной поверхности корпуса в месте соединения его с крышкой.
