СССР

ggggr::Класе 2!,г, 13,, 21а, 7i

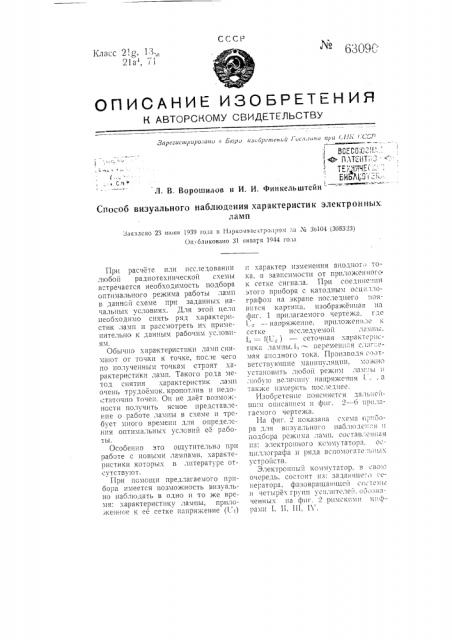

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зпрвгистрароаано а Бiор» па»6!>errrenr uo» or rr nyrr Сt!.ri i .C!=

В С Е С С;1. 2 !."-... . Ф ПЛТ11Т. ::

T-:i3 "×- :

ВИЬЦ;5 I =!.-:.

Л. В. Ворошилов и И. И. Финкельштейн

Способ визуального наблюдения характеристик электронных ламп

За»звено 23 ьчон» 1939 года в Нарко»эавктроаром .=.а Х 3ь104 (308323) Оп баиковаво 31 янвас» 1944 года

При расчете или исследовании любой радиотехнической схемы встречается необ«одимость подбора оптимального режима работы ламп в данной с«еме при заданны« начальных услов IB«. Для этой цели иеоб«одимо снять ряд характеристик ламп и рассмотреть и«применительно к данным рабочим условиям.

Обы шо характеристики ламп снимают от точки к точке, после чего по полученным точкам строят характеристики ламп. Такого рода метод снятия характеристик ламп очень трудоемок, кропотлив и недостаточно точен. Он ие дает возможности получить ясное представление о работе лампы в с«еме и требует много времени для определения оптимальных условий е. работы.

Особенно это ощутительно при работе с новыми лампами, «арактеристики которы«в литературе отсутствуют.

При помощи предлагаемого прибора имеется возможность визуально наблюдать в одно и то же время: характеристику лампы, приложЕН»НОЕ К ЕЕ СЕТКЕ ИаПРЯжЕНИЕ (T. I) и «арактср изменения аиодног» тока, в зависимости от прпложе|шогс. к сетке сигнала. При сседиIII.".ши этого прибора с катодиым осциллографом на экране последнего появится картина, изображенная на фиг. 1 прилагаемого чертежа, где — напряжение, приложенное и сетке исследуемой лгмиь.

1, =- 1(L,,) — сеточная «арактер готика лампы.1» — переме|шгя с.цг:.. мая ансдного тока. Производя соответстиуюгцие манипуляции, можно установить:побой режим лам ..ы и л;обую вели шиу напряжения 1 . а также измерить последнее, 1Лзобрстенис поясняется дальнейшим списаш|ем и фиг. — 6 прилагаемого чертежа.

На фиг. 2 показана с«ема и;, .5пра для визуального иаблюдс|..: .я I подбора режима ламп, состав,— гмшая из: электронного коммутатора, осциллографа и ряда всиомогате.иных устройств.

Электронный коммутатор, в своза очередь, состоит из: згдакмце..о генератора, фазовращающсй с ив темь.

Ii ЧЕтЫРЕ«ГРУПП УСИ,ШтСЛЕй. СО »ЗНаченны«иа фиг. 2 римскими цифрами 1, 11, Ш, 1 .

Л 63090

Прпнцип работы электронного коммутатора состоит в следующем; колебательные частоты f, поступающие от задающего генератора, пода отся на двойной диод и оттуда — на фазовращающую систему (фиг. 3), прн помощи которой каждый полупериод разлагается на трн импульса, сдвинутые друг относительно друга на 60 — Г4, 1.4Хз.

Группы усилителей электронного коммутатора I, И, III состоят, каждая, из двух или тр х пентагридов, отпираемых последовательно один за другим импульсахги Гi, U.,,Гз. Обозначим первые пентагриды всех групп усилителей (I, II, Ш), отпираемые импульсом U4, соответственло через а/I, É(, а/III, вторые пентагрпды, отпираемые и мпульсом

Г соответственно через 6/I, 6/II, o/m и третьи пентагриды, отггираем ые импульсом Гз, через B/I, в/If, в/Ш.

Как было уже сказано, на фиг. 2 цнфрамн I, П, Ш, IV обозначены группы усилителей электронного коммутатора. Группьг1, II, Ш совершенно идентичны между собой, группа IV несколько отлична, о ней будет сказано ниже. На схеме фпг. 2 буквами а, б, в обозначены управляющие сетки нентагридов а/I. а/11. а/111, б/1, .б/II, б/Ш, в/I, в, II, в/Ш, на которые подаются отдира ощие импульсы Г4, Г, 1 з.

Буквами a, 6, в/ обозначены гетерод ннные сетки всех всех трех групп усилителей, на которые пода Ртся исследуемый процесс. Точка

А -- общее нагрузочное сопротивление всех пентагридов данной группы (фнг, 4).

Рассмотрим работу схемы фиг. 2.

На сетку исследуемой лампы Л4 при помощи реостата г подается отрицательное смещение для установки начальной точки характеристики, предположим, 16 V. Импульс U4, поступая на управляющую сетку лампы, отпирает ее. Одновременно на эту «e сетку гподается яапря;кение

III1лообразной формы от релаксационного генератора Р4. Следует отметить, что для того, чтобы отпирание наступало мгновенно, отпираюраюгцпй импульс должен быть формирован, т. е. иметь трапецеидальную,или прямоугольную форму. Формировангие может происходить следующим образом: импульс послефазовращателя подается на лампу, работающую с верхней и кижней отсечкой, и с анода, последней — на сетку соответствующего пентагрида. Формирование можно производить также любым другим способом, используя, например, в качестве задающего генератора мультивибратор. Напряжение пилообразной формы, поступающее через усилитель на сетку исследуемой лампы, плавно изменяет напряжение на последней. Так, например, при амплитуде пилообразного импульса,в 15 Ч напряжение на сетке исследуемой лампы будет изменяться от минус 16 V до минус 1 V Таким образом, регулируя соответственно величину начального смещения на сетке лампы и величину амплитуды напряжения пилообразной формы, мьг можем получить любой предел изменения па пряжения на сетке лампы.

Величину напряжения пилообразной формы можно измерить при помощи амплитудного лампового вольтметра ЛВ и довести до любой величины при помощи реостата гз. При измерении н апряиеоггя релаксац иониого reziepaa opa в се остальные процессы должны быть выключены. Напряжение на аноде лампы можно установить любым при помощи потенциометра г4.

Одновременно импульсом Ui открывается также,пентагрид а/I в гетеродинную сетку которого включен анод исследуемой лампы, напряжение на сетке которой изменяется при помощи напряжения пилообразной формы. Таким образом усилитель а/I, .работающий на вертикальные пла стины осциллографа, заставит электронный пучок вычертить сеточную характеристику лампы, так как одновременно импульсом U4 отпирается лентагрид а/Ш, через который от релаксац ионного генератора на горизонтальные пластины подается развертывающее напряжение.

Так как изменение напряжения на аноде исследуемой лампы будет

Ъ" 63090.пропорционально изменению анодного тока, то, имея соответствуюшую градуировку вертикальной оси осциллографа, можно определить, какой величине анодного тока соответствует данная ордината.

В следующий момент времени им,пульсом 1;з отпираются пентагриды б/1 и б/II. Таким образом на вертикальные пластиньг осциллографа через лентагрид б/1 подается на,пряжение пилообразной формы от релаксатора Р, так как осью време.ни в этом случае служит вертикальная ось. На горизонтальные пласти.ны через пентагрид б/П от специ.ального генератора Гi подается переменное напряжение. Величину этого напряжения можно регулиро.вать при помощи потенциометра Кз.

Группа усилителей IV (фиг. 6) состоит из двух обычных триодных или пентодных усилителей, которые работают один на вертикальные, а другой «а горизонтальные пластины осциллографа. Формированный импульс .:з, пройдя через усилитель б/11", усилится и попадет на горизонтальные пластины осциллографа.

Регулируя величину напряжения формированного импульса I = щри;помощи реостата r-., можно сдвинуть ось ОА (фиг. 1) в любое место горизонтальной оси, т. е. выбрать желаемую рабочую точку, Таким образом HR экране осциллографа, мы увидим уже два процесса, а именно сето чную характеристику лампы и приложенное к ее сетке напряжение. Частота поданного напряжения безразлична, так как важно только то, чтобы по выбранной рабочей точке можно было определить, в какую область характеристики лампы заходит амплитуда задающего генератора. Величину подаваемого переменного напряжения (Ui) ъюжно измерить при помощи лампового вольтметра. При этои остальные процессы должны быть выключены.

В третий момент времени импульсом 1. з отпирается пентагрид в/Ш н напряжение от, генератора Гi (той же величины, что и U> — си. выше) подается на сетку исследуемой лампы. Импульс Us отпирает также лентагрид в/1, в гетеродинную сет,ку которого включен анод исследуемой лампы; так как на сетку подается в этот момент времени напряжение от генератора Гi, то через пентагрид в/Ш на вертикальные пластины осциллографа подается изменение напряжения на аноде исследуемой лампы, вызванное приложенным к сетке напряжением 1А, т. е. в некотором масштабе

Iç = f(U,, ). На горизонтальные пластины через пен1тагрид в/П1:подается развертывающее напряжение от релаксационного генератора. Импульс Гз, пройдя через пентагрид в/IV, подается на вертикальные пластины осциллографа и смещает ось времени вверх. При помощи реостата гт имеется возможность, регулируя амплитуду импульса Ьз, установить горизонтальную ось в точке В (фит. 1). Таким образом за время одного полупериода колебаний задающего генератора происходит полный цикл, и на экране осциллографа вычерчивается рисунок, изображенный на фиг. 1, после чего цикл начинается сначала.

Следует отметить, что задающий генератор Гi должен быть синхронизирован с релаксационным генератором таким образом, чтобы период колебаний релаксационного генератора был равен периоду отпирающего импульса, т. е., если частота задающего генератора, равна f, то частота релаксационного генератора должна быть равна

1 = 3f, так как время работы одного импульса равняется 60, т. е. = /е периода колебания частоты f. Ввиду того, что используются сба полупериода и за время одного периода задающего генератора каждый импульс существует два раза, можно считать, что отсечка равна

120 . Синхронизация может быть

If не совсем точной; например, если на сетку лампы подано отрицательное смещение — 16 V и амплитуда пилообразного напряжения равна

15 V, то в один момент времени напряжение на сетке лампы изменится только до 2Ч(частота релаксатора больше f/3), а в другой раз напряжение на сетке лампы измеМ .63090

Фиг. 1 ц)/г 1 нится скачком до — 14 V и только потом начнет плавно изменяться (частота релаксатора меньше f/3); однако при большой частоте развертки это не будет играть существенной роли. Синхронизация может осуществляться любым из известных способов.

Этот же прибор может быть применен для снятия анодных характеристик лампы. При этом ключ К1 должен быть переведен в положение. 2. Импульсы Г, и Га в этом случае на пентагриды не подаются, что легко осуществить, разорвав провода 2 и 3 при помощи соответствующих перек;почателей. Совершенно очевидно, что данный прибор может быть:применен для снятия сеточных, экранных и т. д. характеристик пентодов и пентагрндов. При этом только несколько осложнится коммутационная схема.

Предмет пзîоретеljия

Способ визуального наблюдения характеристик электронных ламп на экране катодного осциллографа, по горизонтальной оси которого подано напряжение временной развертки, а по вертикально" — исследуемые напряжения с использованием электронных коммутаторов, о т;I ич а ю шийся тем, что, с целью получения наглядного изображения сеточного напряжения, напряжеш,*е сетки подают по горизонтальной оси, временную же развертку в это время подают по вертикальной осп.

М 63090

К авторскому свидетельству ¹ б3090

@ИГ. 6 г/7 7A

rn d g и

Р=,ц

С . и
