Устройство для сшивания костно-хрящевой ткани

Устройство для сшивания костно-хрящевой ткани

Иллюстрации

Показать все

Реферат

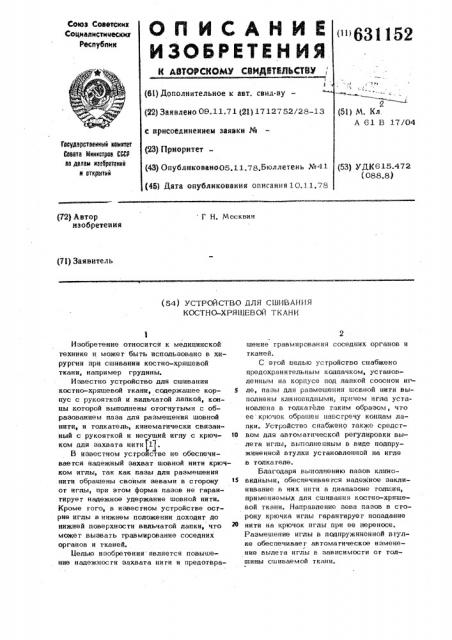

Союз Советских

Социалистических

Республик,Ф

I (Я) M. Кл.

A 61 В 17/04 (6l) Дополнительное к авт. свил-ву— (22) Заявлено 09.11.71 (21) 1712752/28-13 с присоеднненнеи заявки № (23) Прноритет (43} Опубликовано05.11.78,Бюллетень №41 (45) Дата опубликования опигания 10,11.78

Гакудврлвкккье кеиктат ймта Мкккс ра ВМр

55 дулаи к33крктккнм н иткрнткк (53) QДК615.472 (088.8 } (72) Автор изобретения

Г Н. Москвин (71) Заявитель (54} УСТРОЙ СЧ ВО ДЛЯ СШИВАНИЯ

КОСТНО-ХРЯЩЕВОЙ ТКАНИ

Изобретение относится к медицинской технике и может быть использовано в хирургии при сшивании костно-хрящевой ткани, например грудины.

Известно устройство для сшивания костно-хрящевой ткани, содержащее кор- 5 пус с рукояткой и вильчатой лапкой, концы которой выполнены отогнутыми с образованием паза для размещения шовной нити, и толкатель, кинематически связанный с рукояткой и несущий иглу с крюч- 10 ком для захвата нити 1

В известном устроистве не обеспечивается надежный захват шовной нити крючком иглы, так как пазы для размещения нити обращены своими зевами в сторону от иглы, при этом форма пазов не гарантирует надежное удержание шовной нити.

Кроме гого, в известном устройстве ocrрие иглы в нижнем положении доходит до нижней поверхности вильчатой лапки, что Е может вызвать травмирование соседних органов и тканей„

Целью изобретения является повышение надежности захвата нити и предотврашение травмирования соседних органов и тканей.

С этой целью устройство снабжено предохранительным колпачком, установленным на корпусе под лапкой сооснои игле, пазы для размещения шсвной нити выполнены клиновидпыми,, причем игла установлена в толкателе таким образом, что ее крючок обращен навстречу концам лапки. Устройство снабжено также средством для автоматической регулировки вылета иглы, выполненным в виде подпружиненной втулки установленной на игле в толкателе.

Благодаря выполнению пазов клинсвидными, обеспечивается надежное заклиHBHGHBe Б них нити B диапазоне толщин применяемых для сшивания костно-хрящевой ткани. Направление зева пазов в сгорону крючка иглы гарантирует попадание нити на крючок иглы при ее переносе.

Размещение иглы в подпружиненной втулке обеспечивает автоматическое изменег ние вылета иглы в зависимости or толшины сшиваемсй ткани.

На чертеже изображено описывае мо устройство, об ций вид, Устройство представляет собой корпус.1 с нажимной рукояткой 2 и толкагель 3, несущий иглу 4. На корпусе установлена вильчагая лапка 5, концы 6 которой выполнены отот нутыми с образованием клиновидного паза 7 для размещения шовной нити. Толкатель 3 снабжен зубчатой рейкой 8, которая находится в Ю зацеплении с зубчатым сектором 9 рукоятки 2. Игла 4 имеет крючок 10 для захвата шовной нити и расположена в толкагеле 3 таким образом, что ее крючок 10 обращен навстречу концам 6 лапки 5. На корпусе 1 посредством шгифгов 11 и 12 установлена пластина 13, несущая предохранительный колпачок 14, расположенный соосно игле 4. Для автоматической регулировки вылета иглы имеется устрой-, 29 ство, выполненное в виде подпружиненной втулки 15, установленной в толкателе 3.В верхней части топкате,пя 3 закреплена зажимная гайка 16. Конец иглы расположен в наконечнике 17, имеющем эуб 18 ь который определяет положение иглы 4 относительно голкагеля 3. На нажимной рукоятке 2 установлена пружина 19. Корпус 1 снабжен ограничителем 20 для ограничения поворота нажимной рукоятки 2.

Для наложения шва при сшивании косгно-хрящевой ткани, например, грудины,нить заправляют в клнновидные пазы 7. Устройство подводят к месту наложения шва, прокалывают иглой косгнохрящевую ткань и подтягивают нигь одновременно за оба конца, перекинув ее тем самым на крючок иглы 4. После этого иглу выводят из прокопа. Проведение нити через вторую половину грудины осуществляют аналогично.

Формула изобре гения

1. Устройство дпя сшивания косгнохрящевой ткани, содержащее корпус с нажимной рукояткой и вильчатой лапкой, концы которой выполнены отогнутыми с образованием паза для размещения шовной нити, и толкагепь, кинемагически связанный с рукояткой и несущий иглу с крючком дпя захвата нити, о г л и— ч а ю ш е е с я тем, что, с целью повышения надежности захвата нити и предот вращения травмирования соседних органов и тканей, оно снабжено предохранительным колпачком, установленным на корпусе под лацкой соосно игле, пазыдпя размещения шовной нити выполнены клиновиднымн, причем игла усганавлена в гопкагепе таким образом, что ее крючок обращен навстречу концам папки.

2. Устройство по и. 1, о т л н ч а ющ е е с я тем, что оно снабжено средством для автоматического рег упирования вылета иглы, выполненным в виде подпружиненной втулки, установленной на игле в топка теле.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

ЬЬ 415008, кл. А 61 В 17/04, 1969.

Составитель Г. Квашенко

Редактор И. Самедова Техред М. Борисова Корректор H. Зологовская

Заказ 6234/6 Тираж 661 Подписное

ljHHHfIH Государственного комитета Совета Министров СССР но делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4
