Реферат

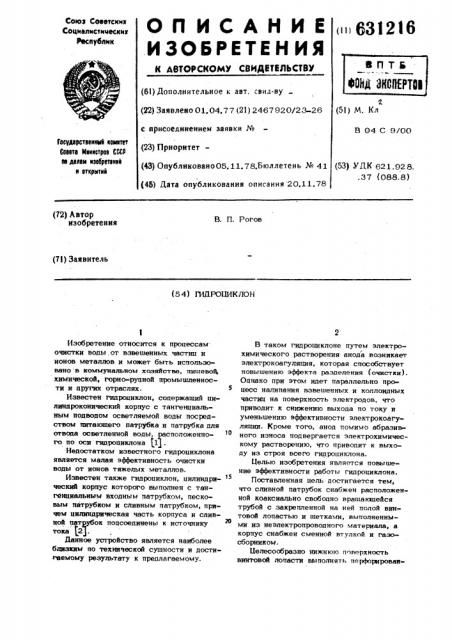

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцмалмсткческих

Республик

631216 (61) Дополнительное к авт. свил-ву (22) ЗаЯвлено 01.04.77 (21) 2467920/23-26 с присоединением заявки № (23) Приоритет— (43) Опубликовано 05. 11. 78.Бюллетень № 41 (45) Дата опубликования описания 20.11.78 (51) М. Кл

В 04 С 9/00

Гасударстаеннмй камнтет

Савата й1ннктрав СССР аа делам нзабретеннй н аткрытнй (53) УДК 621.928. . 37 (088. 8) (72) Автор изобретения

В. П. Рогов (71) Заявитель (54) ГИЙРОБИКЛОН

Изобретение относится к процессам. очистки воды от взвешенных частиц и ионов металлов и может быть использовано в коммунальном хозяйстве, пишевой. химической, горно-рудной промышленности и G pHx QTpftcëÿõ.

Известен гидроциклон, содержащий цилиндроконический корпус с тангенциальным подводом осветляемой воды посредством питаюшего цатрубка и патрубка для отвода осветленной воды, расположенного по оси гидроциклона (11.

Недостатком известного гид роциклона является малая эффективность очистки воды от ионов тяжелых металлов.

Известен также гидроциклон, цилиндри- 5 ческий корпус которого выполнен с тангенциальным входным патрубком, песковым патрубком и сливным патрубком, причем цилиндрическая часть корпуса и сливной цатвубок подсоединены к источнику тока 121.

Банное устройство является наиболее близким по технической сушности и достигаемому результату к предлагаемому.

В таком гидроциклоне путем электрохимического растворения анода возникает электрокоагуляция, которая способствует повышению эффекта разделения (очистки) .

Однако при этом идет параллельно процесс налипания взвешенных и коллоидных частиц на поверхность электродов, что приводит к снижению выхода по току и уменьшению эффективности электрокоагуляции. Кроме того, анод помимо абразивного износа подвергается электрохимическому растворению, что приводит к выходу из строя всего гидроциклона.

Белью изобретения является повышение эффективности работы гидроциклона.

Поставленная цель достигается тем, что сливной патрубок снабжен расположенной коаксиально свободно врашаюшейся трубой с закрепленной на ней полой винтовой лопастью и шетками, выполненными из неэлектропроводного материала, а корпус снабжен сменной втулкой и газосборником.

Белесообразно нижнюю поверхность винтовой лопасти выполнять перфорнроваи631 216 ной и соединять полость лопасти с гаэосборником.

На чертеже показан нреплагаемый гидроциклон.

Корпус гнпроциклона состоит из кони- 5 ческой 1 и цнлинпрической 2 частей.

Внутри цилиндрической части корпуса имеется сменная цилиндрическая втулка 3.

Йироциклон имеет тангенциально расположенный входной патрубок 4. Крышка 5 гидроциклона изолирована от корпуса неэлектропроводной, например резиновой, прокладкой 6. По оси гндроциклона расположен сливной патрубок 7 цпя отвода осветленной воды, На сливном патрубке ко.аксиально расположена труба 8, на которой закреплена полая винтовая лопасть типа шнека. Верхняя поверхность 9 лопасти сплошная, а нижняя поверхность 10 перфорированная. Ио краю лопасть снабжена непрерывной щеткой 11, выполненной иэ неэлектронроводного материала ° Внутренняя полость винтовой лопасти сообщается с пространством между сливным патрубком 7 и трубой 8, которое сообщается с воэдухосборником 12. Ио трубке

13 воздух и выделяющиеся при электролизе газы удаляются с цомошью вантуэа, либо отводятся. непосредственно в атмосферу. Втулка 14 неподвижно закреплена

30 на сливном атрубке 7 и уцеркивает трубу 8 с винтовой лопастью. цилиндрическая часть 2 корпуса гидроциклона подключается к положительному полюсу источника постоянного тока, а сливной пат35 рубок 7 - к отрицательному полюсу. Таким образом труба 8 с винтовой лопастью, имеющая электрическое соепинение со сливным атрубком 7, является катодом.

io

Йшроциклон работает слепующим образом.

За счет тангенциального подвопа осветляемая вода приобретает вращательное движение, пря этом под действием центро-45 бежных сил частицы. имекацие плотность, большую плотностя воды, движутся к корпусу гипроциклона, а частицы, п.леющне плотность, меньшую плотности воды, я пузырьки газа пвижутся к трубе с винтовой лопастью. Первые отвоаятся через щламовое отверстяе в нижней. частя корпуса, а вторые - через отверстия в нижней перфорированной поверхности 10, по55 лость винтовой лопасти, кольцевое пространство между сливным патрубком 7 и трубой 8 и далее попадают в воэпухосборник 12, откупа отводятся по трубке 13.

В результате электрохимических процессов образуются хлопья гндроокисей металлов (в основном за счет анодного растворения втулки 3), которые поп действием электрического поля и центробежных сил перемешаются в радиальном направлении к цилинпрической части 2 корпуса.

Винтовая лопасть с трубой 8 вращается в направлении закрутки потока воды поп действием сил трения и гидроцинамических сил, при этом щетка 11 очищает поверхность втулки 3 от налипающях час« тиц. Непрерывное вращение винтовой лопасти, являющейся катодом, способствует равномерному износу втулки 3.

Расстояние от краев лопасти до внутренней поверхности втулки 3 должно быть по возможности меньше.

Напряжение электрического питания зависит от свойств обрабатываемой воды, но в любом случае должно быть не менее

3 B.

По мере износа втулка З заменяется новой. С этой целью обе части 1 и 2 корпуса выполнены разъемными.

Таким образом, конструкция предла аемого гипроциклоиа позволяет очищать воды различного состава от взвешенных минеральных и .органическях частиц, от нефтепродуктов и от яонов тяжелых металлов (хром, никель, свинец, железо, медь и т.н.), если в последнем случае вода имеет щелочную иля нейтральную реакцию.

Наличие вращающейся винтовой лопасти со щетками . позволяет увеличить выход по току в 1,S-2,0 раза, а электрические параметры работы гидроциклоиа практически остаются постоянными.

Формула изобретения

1. Йшроциклон, цилиндроконический корцус которого выполнен с тангенциальным входным атрубком, цесковым патрубком и сливным атрубком, причем цилиндрическая часть корпуса и сливной атрубок подсоединены к «заточнику тока, о т л ича ющя и ся тем, что,сцелью овыаеняя эффектявностя его в работе, сливной патрубок снабжен расположенной коаксиально свободно врашакхцейся трубой с закрепленной íà ней полой винтовой лопастью я щетками, выполненными яэ неэлектропроводяого материала, а корцус снабжен газосборняком.

2. Amyoalixnoa по. п.1, о т л я ч à ющ я и с я тем, что ияжияя поверхность винтовой лопасти выполнена перфоряровая631216 ной, а полость лопасти соединена с гаэосборником.

Источники информаиии, принатые во внимание при экспартиэе: ()

1. Поваров А. И. Ждропиклоны. Л1., 1961, с. 20.

2. Авторское свидетельство СССР

N. 517323, кл. В 04 С S/00, 1973.
