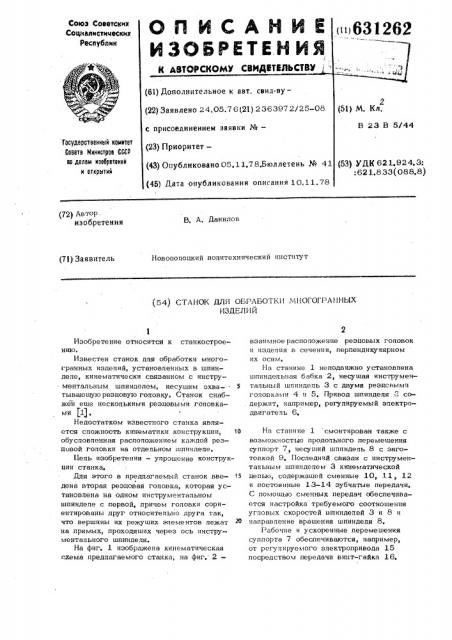

Станок для обработки многогранных изделий

Станок для обработки многогранных изделий

Иллюстрации

Показать все

Реферат



631262

На каждой из головок 4 и 5 равномерно по окружности расположены резцы

17, причем количество их на каждой головке в два раза меньше числа граней у изделия. Резцы 17 размещены в головках s

4 и 5 попарно так, что их вершины лежат на прямых, проходящих через ocb вращения шпинделя 3.

При таком количестве резцов угловая скорость шпинделя 3 должна быть боль- <0 ще в два раза угловой скорости шпиндепя 8, а направления вращений этих шпинделейй — одинаковыми.

Станок работает следующим образом.

От электродвигателя 6 сообщается вра- 5 щение с требуемой скоростью шпинделю

3 с резцовыми горловками 4 и 5. Одновременно но кинематической цепи 14-13-1311-10 получает вращение с уменьшенной вдвое угловой скоростью шпиндель 8 с заготовкой 9. Сочетание одинаково направленных вращений шпинделей 3 и 8 с отношением 2:1 их угловых скоростей обесгючивает формообразование многогранного сечения. Йпя обработки заготовки по длине суппорту 7 от двигателя 15 через передачу винт-гайка 16 сообщается движение подачи вдоль оси шпинделя 3.

Формула изобретения

Станок дпя обработки многогранных изделий, установленных в шпинделе,. кинематически связанном с инструментальным шпинделем, несущим охватывающую резцовую головку, о т и и ч а ю щ и йс я тем, что, с целью упрощения конструкции, в станок введена вторая резцовая головка, которая установлена на одном инструментальном шпинделе с первой, причем головки сориентированы друг относительно друга так, что вершины из режущих элементов нежат на прямых, проходящих через ось инструментального шпинделя.

Источники информации, принятые во .внимание при экспертизе:

1, Патент Лнгпии № 1395321, кп. В 23 В 5/44, 1973.
