Реферат

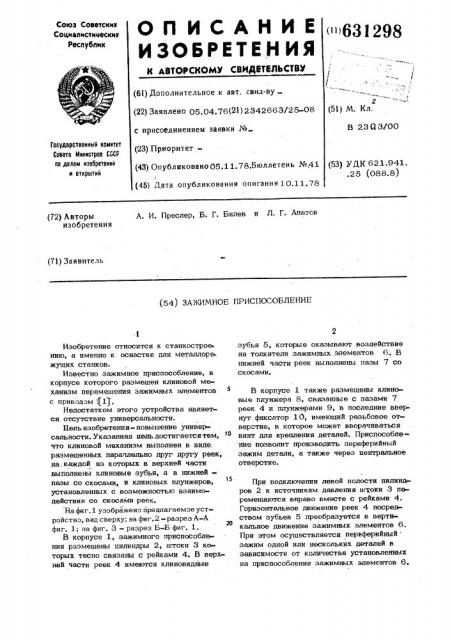

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическин

Республик

<">631298 (6I) Дополнительное к авт. саид-ву (22) Заявлено 05.04.76(21) 2342663/25-08 (51) М. Кл.

В 23ЦЗ/00 с присоединением заявки №» (23) Приоритет(43) Опубликовано 05.11,78.Бюллетень №41 (45) Дата опубликования описания 10.11.78

Государственный комнтет

Совета Мнннстров СССР

IIo делам нзобретеннй н отнрытнн (53) УДК 621.941. .25 (088.8) А. И. Преслер, Б. Г. Билев и Л. Г. Апатов (72) Авторы изобретения (71) Заявитель

{54) ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ

Изобретение относится к станкострое нию, а именно к оснастке для металлоре жущих станков.

Известно зажимное приспособление, в корпусе которого размещен клиновой механизм перемещения зажимных элементов с приводом (1) .

Недостатком этого устройства является отсутствие универсальности.

Цель изобретения- повышение универсальности. Указанная цель достигаетсятем, что клиновой механизм выполнен в виде размещенных параллельно друг другу реек, на,каждой из которых в верхней части выполнены клиновые зубья, а в нижней пазы со скосами, и клиновых плунжеров, установленных с воэможностью взаимодействия со скосами реек.

Йа фиг. 1 уээбражено предлагаемое устройство, вид сверху; на фиг.2-разрез А-А фиг. 1; на фиг. 3 — разрез Б-Б фиг. 1.

В корпусе 1, зажимного приспособления размещены цилиндры 2, штоки 3 ко»торых тесно связаны с рейками 4. В верхней части реек 4 имеются клиновидные зубья 5, которые оказывают воздействие на толкатели эажимных элементов 6 В нижней части реек выполнены пазы 7 со скосами.

В корпусе 1 также размещены клиновые плунжера 8, связанные с пазами 7 реек 4 и плунжерами 9, в последние вверкут фиксатор 10, имеющий резьбовое от»верстке, в которое может вворачиваться винт для крепления деталей. Приспособле ние позволит производить периферийный зажим детали, а также через центральное отверстие.

При подключении левой полости пилиндров 2 к источникам давления штоки 3 пвремещаются вправо вместе с рейками 4.

Горизонтальное движение реек 4 посредством зубьев 5 преобразуется в вертикальное движение эажимных элементов 6.

При этом осуществляется периферийный зажим одной или нескольких деталей в зависимости от количества установленных на приспособлении эажимных элементов 6.

631298

Зажим деталей через центральное отверстие производится посредством клиновых плунжеров 8 следующим образом.

Рейки 4 при движении вправо скосами воздействуют на клиновые плунжера 8.

Скосы расположены так, что на клиновые плунжера 8 всегда оказывает воздействие только одна рейка 4 в зависимости от того, в какую сторону происходит движение. Перемещаясь вправо, клиновой плунжер 8 перемешает плунжер 9 с фиксатором 10. При перемещении реек 4 влево происходит освобождение деталей.

Формула изобретения

Зажимное приспособление, в корпусе

15 которого размещен клиновой механизм перемешения зажимных элементов с приво дом, отличающееся тем,что, с целью повышения универсальности, клиновой механизм выполнен в виде ðàýìåшенных параллельно друг другу реек, на каждой из которых в верхней части выполнены клиновые зубья, а в нижней — пазы со скосами, и клиновых плунжеров, установленных с возможностью взаимодействия со скосами реек.

Источники информации, принятые во внимание при экспертизе:

1. Болотин Х. Л. Механизация и автоматизация станочных приспособлений, Машгиз, 1962, с. 13, фиг. 4б.

631296 Риг. 2

Б - Ю ио5ернуто

zo
