Захват для переноса кирпичей

Захват для переноса кирпичей

Иллюстрации

Показать все

Реферат

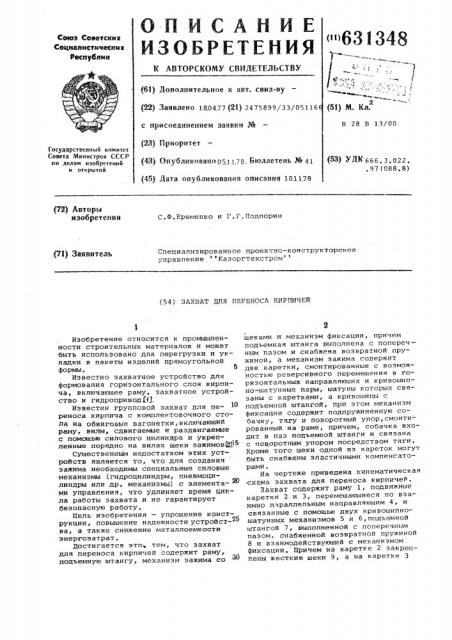

"631348

1 с

1 » » (51) М. Кл. (63) Дополнительное к авт. свив,-ву (22) Зайвлеио 180477(21) 2475899/33/05116 с присоединением заявки И (23) Приоритет (43) Опублииоваяо0511 78. Бюллетень № 41 (45) Дата олублииоваиия олисаиия 10,11.778

В 28 В 13/00

Государственный комитет

Совета Мииистров СССР оо делам изобретений и открытий (53) УЮ 666. 3.022..97 (088.8) С Ф Еременко и Р Г Подпория (54) ЗАХВАТ ДЛЯ ПЕРЕКОСА КИРПИЧЕЙ щеками и механизм фиксации, причем подъемная штанга ныполнена с поперечным пазом и снабжена возвратной пружиной, а механизм зажима содержит дне каретки, смонтированные с нозможкостью реверсивного перемещения н ropzaaeranbeex направляющих и кривошипно-ш".òуняые нары, шатуны которых связаны с каретками, а кривошипы с подъемной штангой, при этом механизм фиксации содержит подпружиненную собачку, ткгу и поворотный упор,смонтиронанный яа раме, причем, собачка входит н паз подъемной штанги и сняэана с поворотным упором посредством тяги.

Кроме того шеки одной из кареток могут быть снабжены эластичными компенсаторами, На чертеже приведена кинематическая

° схема захвата для переноса кирпичей»

Захват содержит раму 1, подвижные каретки 2 я 3, перемещающиеся по взаимно параллельным направляющим 4, и связанные с помощью двух кривошипношатунных механизмов 5 и б,подъемной штангой 7, выполненной с поперечным пазом, снабженной возвратной пружиной

8 и взаимодействующий r. механизмом фиксации. Причем на каретке 2 закреплены жесткие щеки 9, а на каретке 3

Изобретение относится к промышлеяности строительных материалов и может быть использовано для перегрузки и укладки н пакеты иэделий прямоугольной формы. 5

Известно захватное устройство для формонания горизонтального слоя кирпича, включающее раму, захватное устройство и гидроприводЩ, Известен групповой захват для пе- 10 реноса кирпича с комплектоночного стола иа обжиговые вагонетки,-включающий раму, вилы, сдвигаемые и раздвигаемые с помощью силового цилиндра и укрепленные порядяо яа вилах шеки зажимонК:-"

Существенным недостатком этих устройств является то, что для создания зажима необходимы специальные силовые механизмы (гидроцилиядры, пяевмоцилиндры или др. механизмы) с элемента- З) ми управления, что удлиняет нремя цикла работы захвата и не гарантирует безопасную работу.

Цель изобретеяия — упрощение конструкции, повышение надежности устройст-25 на, а также снижение металлоемкости энергозатрат.

Достигается это тем, что захват для переноса кирпичей содержит раму,, подъемную штангу, механизм зажима со

Специализированное проектно-конструкторское управление Казоргтехстром

631348

Формула изобретения закреплены шеки 10 с зластичньяяи компенсаторами. Механизм фиксации содержит собачку ll с пружиной 12, тягу

tl3 и упор 14, Тяга 13 и упор 14 шарнирно закреплены на раме 1 и взаимодействуют с неподвижной опорой 15 óñтановленнай на паэкции загрузки. 5

Захват работает следующим образом.

В положении, изображенном на чертеже, рама. 1 захвата опускается на позицию загрузки, при этом упор 14, опираясь иа неподвижную опару 15, поворачива- ® ется и через тягу 13 вытягивает собачку 11 механизма фиксации. Возвратная пружина 8 череэ кривошипно-шатунные механизмы 5 и 6 растягивает по направлявшим 4 подвижные каретки 2 и 3 со щеками 9 и 10, которые входят в образованные между смежными рядами кирпичей зазоры. При подъеме движение ат троса передается подъемной штанге 7, которая через кривошипно- ЯО шатуииые механизмы 5 и 6 стягивает подвижные каретки 2 н 3 со щеками 9 и 19 — кирпичи эажимаются, после чего начинает подниматься весь захват с зажатыми кирпичами. 45

Иа позиции разгрузки захват опускается да ослабления каната, при этом штанга 7 пад действием пружины 8 опускается вниз и каретки 2 и 3 раздвигаются, освобождая кирпичи. Одновременно З0 собачка 11 фиксатора под действием пружины 12 входит в поперечный паз штанги 7, обеспечивая неподвижное состояние каретак 2 и 3 относительно друг друга ва время подъема с поста разгрузки. В зафиксированном положе35 нии каретки 2 и 3 опускаются эа очередной порцией кирпичей на позицию разгрузки. В дальнейшем вышеописанный цикл повтаряется.

Такое конструктивное решение обеспечивает захват иэделий на позиции загрузки и укладку их на позиции разгрузки беэ специальных силовых устройств для этого. Движущими силами для выполнения вышеназванных, операций является собственный вес захвата изделий и механизм подъема.

1. Захват для переноса кирпичей, содержащий раму, подъемную штангу, механизм зажима со щеками и механизм фиксации, о т л и ч а ю ш и и с я тем, что, с целью упрощения конструкции, снижения металлоемкости и энергозатрат, подъемная штанга выполнена с поперечным пазом и снабжена возвратной пружиной, причем механизм зажима содержит две каретки, смонтированные с воэможностью реверсивного перемещения в горизонтальных направляющих и кривошипно-шатунные пары, шатуны которых связаны с каретками, а кривошипы — с подъемной штангой,а> механизм фиксации. содержит подпружиненную собачку, тягу и поворотный упор, смонтированный на раме, причем собачка входит в паз подъемной штанги и связа- на с поворотным упором посред твом тяги.

2. Захват по и. 1, отличаю— ш и и с я тем, что шеки одной иэ ка— реток снабжены эластичными компенсаторами.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

9 250695, кл. В 28 В 13/00, 1966.

2. Авторское свидетельство СССР

М 281219, кл. В 28 В 13/00, 1970.

ЦНИИПИ Заказ 6257/16

Тираж 641 Подписное

Филиал ППП Патент, г.Ужгород, ул.Проектная,4
