Реферат

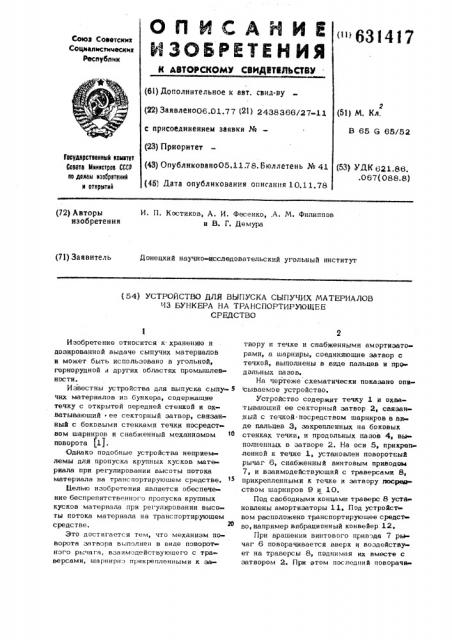

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДВТЙЛЬСТйиУ

< " 631417

Союз Советских

Соцмвлмстмческмх

Республмк (61) Дополнительное к авт. свид-ву (22) Заявлено06.01.7 7 (21) 2438366/27-11 с присоединением заявки № (23) Приоритет (43) Опублнковано05.11.78. Бюллетень № 41 (45) Дата опубликования описания 10.11,78 г (51) М. Кл.

B 65 G 65/52

Гюоудврствеииый комитет

Совета Миииатров СССР ко даиаи изобрвтеиий и открытий (53) УДК 621.86. .067(088.8) И. П. Костиков, А. H. Фесенко, .А. М. Филиппов и В. Г. Демура (72) Авторы изобретения (71) Заявитель

Донецкий научно-исследовательский угольный институт (54) УСТРОЙСТВО ДЛЯ ВЫПУСКА СЫПУЧИХ МАТЕРИАЛОВ

ЧЗ БУНКЕРА НА ТРАНСПОРТИРУЮЩЕЕ

СРЕДСТВО

Изобретение относится к хранению и дозированной выдаче сыпучих материалов и может быть использовано в угольной, горнорудной и других областях промышлеяности.

Известны устройства для выпуска сыну- 5 чих материалов из бункера, содержащие течку с открытой передней стенкой и охватывающий ° ее секторный затвор, связанный с боковыми стенками течки посредст» вом шарниров и снабженный механизмом поворота fl).

Однако подобные устройства неприем.лемы для пропуска крупных кусков материала при регулировании высоты потока материала нв транспортирующем средстве.

Целью изобретения является обеспечение беспрепятственного пропуска крупных кусков материала при регулировании высоты потока материала нв транспортирующем средстве.

Зто достигается тем, что механизм поворота затвора выполнен в виде поворот ного ры шгв, взаимодействующего с TpG» версами, шарнирно прикрепленными к затвору и течке и снабженными амортизаторами, а шарниры, соединяющие затвор с течкой, выполнены в виде пальцев и прр дольных пазов.

На чертеже схематически показано описываемое устройство.

Устройство содержит течку 1 и охватывающий ее секторный затвор 2, связан;ный с течкой посредством шарниров в ви де пальцев 3, закрепленных нв боковых стенках течки, и продольных пазов 4, выполненных в затворе 2. На оси 5, прикрепленной к течке 1, установлен поворотный рычаг 6, снабженный винтовым приводом

7, и взаимодействующий с трвверсами 8, прикрепленными к течке и затвору гюсреиИ ством шарниров 9 и 10.

Под свободными концами трвверс 8 уста новлены амортизаторы 11, Под устройством расположено транспортирующее средство, например вибрационный конвейер 12, При вращении винтового привода 7 ры» чаг 6 поворачивается вверх и воздейству ет на траверсы 8, поднимая их вместе с затвором 2. При этом последний новорачи
