Устройство для автоматического регулирования процесса производства серы

Устройство для автоматического регулирования процесса производства серы

Иллюстрации

Показать все

Реферат

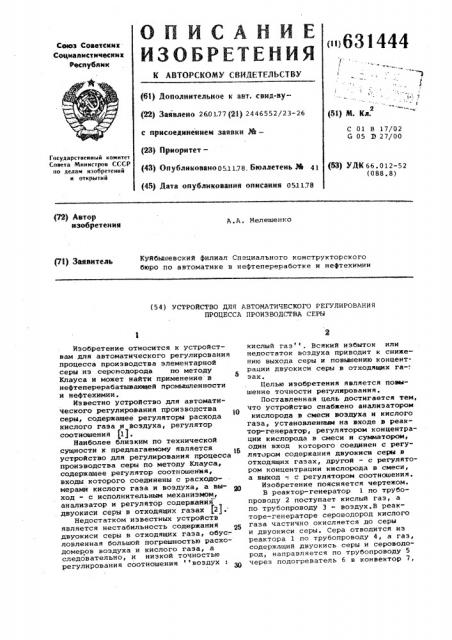

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ к лвторском свидктгльств ои 631444 т (6l) Дополнительное к авт. санд-IIy (22) Заявлено 28.01.77 (21) 2448552, 2З-Ы с присоединением заявки М— (23) Приоритет— (4 ) Оп лииовано05.1178. 6 оллетеиь 34f 41 (45) Дата опубликования описания 0511.78 с (Sl) М. Кл.

С 01 В 17/02

G 05 Э 27/00

Государственный комитет

Совета Мин ис тров С С С Р яо делам изобретений и открытий (оа) УДЫ 66. 012-52 (088. 8) (72) Автор изобретения

А.A. Иелешенко

Куйбышевский филиал Специального конструкторского бюро по автоматике в нефтепереработке и нефтехимии (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

ПРОЦЕССА ПРОИЗВОДСТВА СЕРЫ

Изобретение относится к устройствам для автоматического регулирования процесса производства элементарной серы нз сероводорода по методу

Клауса и может найти применение в нефтеперерабатывающей промышленности и нефтехимии.

Известно устройство для автоматического регулирования производства серы, содержащее регуляторы расхода кислого rasa и воздуха, регулятор соотношения (lf.

Наиболее близким по технической сущности к предлагаемому является устройство для регулирования процесса производства серы по методу Клауса, содержащее регулятор соотношения, входы которого соединены с расходомерами кислого газа и воздуха, а выход - с исполнительным механизмом, анализатор и регулятор содержания двуокиси серы в отходящих газах (2).

Недостатком известных устройств является нестабильность содержания двуокиси серы в отходящих газа, обусловленная большой погрешностью расходомеров воздуха и кислого газа, а следовательно, и низкой точностью регулирования соотношения воздух кислый гаэ . Всякий избыток или недостаток воздуха приводит к снижению выхода серы и повышению концентрации двуокиси серы в отходящих га-. зах.

Целью изобретения является повышение точности регулирования.

Поставленная цель достигается тем, что устройство снабжено анализатором кислорода в смеси воздуха и кислого газа, установленным на входе в реактор-генератор, регулятором концентрации кислорода в смеси и сумматором, один вход которого соединен с регулятором содержания двуокиси серы в отходящих газах, другой — с регулятором концентрации кислорода в смеси, а выход †. c регулятором соотношения.

Изобретение поясняется чертежом.

В реактор-генератор 1 по трубопроводу 2 поступает кислый газ, а по трубопроводу 3 - воздух.В реакторе-генераторе сероводород кислого газа частично окисляется до серы н двуокиси серы. Сера отводится из реактора 1 по трубопроводу 4, а газ, содержащий двуокись серы и сероводород, направляется по трубопроводу 5 через подогреватель 6 в конвектор 7, Формула изобретения

ЦНИИПИ Заказ 6273/22 Тираж 613 Подписное

Филиал ППП Патент, r.Óæãoðoä, ул.Проектная,4 где прОисхОдит на катализаторе .Реек" ция образования серы иэ сероВОдорОда и двуокиси серы. После охлаждения газов в конденсаторе 8 сера отводится по трубопроводу 9, а газ, содЕржащий примеси непрореагировавших сероВодорода и двуокиси серы, поступает в печь 10 дожига, где сероводород сжигается до двуокиси серы. Дымовые газы через дымовую трубу 11 выбрасы9aIoTcR В атмОсферу, При избытке воздуха, подаваемого по трубопроводу 3, концентрация двуокиси серы в -аэе увеличивается и отношение сероводород - двуокись серы становится меньше 2 (стехиометрическое Отношение>. Излишняя дву" окись серы а реакцию с сероводородом не вступает. При недостатке воздуха увеличивается содержание сероводорода на Входе в печь дожига.

Расход кислого газа измеряется с помощью расходомера 12, Воздуха - с помощью pа хОДОмера 13 ВыхОды расхО домеров поступают на выходы регулятора 14 соотношения, Содержание кислорода в смеси воздуха и кислого газа на входе в реактор 1 кзмеряется с помощью аналиэаТс/pa 15, ВыхОД анализатОра 15 связан с выходом регулятора 16, выход которого связан с выходом сумматора 17.

ВыхОД сумматОра сОеДннен с ВхОДОм регулятора 14.,Цругой вход сумматора связан с выходом Регул"òîðà lap вход .которого соединен с выходом анализатора 19 (ЬО„ а дымовых газах).

Содержание кислорода в смеси на входе в реактор-генератор связано с регулируемым ОтнОшением расхОдОВ ВОЗ духа и кислого газа зависимостью

0 22 Vz /, /. /

Где 0,22 — содержание кислорода в воэдухер 3 расход кислого газа, м /ч;

3 расход воздуха, м /ч.

Работа устройства осуществляется следующим образом.

При увеличении расхода Воздуха, связанном с погрешностью расходомера 13, увеличивается концентрация кислорода в трубопроводе на входе в реактор. Выход анализатора 15 увеличивается, рассогласование регулятора 16 воз5 растает„ сигнал от регулятора уменьшается и, пройдя сумматор 17, вызывает уменьшение задания регулятору 14 соотношения, а следовательно, и уменьшение расхода воздуха, так что изменение состава смеси не успеет распространиться по технологической цепочке.

Устройство для автоматического регулирования процесса производства серы в реакторе-генераторе rio методу клауса ° содержащее регулятор соотношения, входы которого связаны с расходомерами кислого газа и воздуха, а выход — с исполнительным механизмом на линии воздуха, анализатор и регулятор содержания двуокиси серы в отходящих газах, о т л и ч а ю щ е е— с я тем, что, с целью повышения точности регулирования, устройство снабжено анализатором кислорода в смеси воздуха и кислого газа, установленным иа входе а реактор-генератор, ре"О гулятором концентрации кислорода в смеси и сумматором, один вход которого соединен с регулятором содержания двуокиси серы в отходящих газах,другой — с регулятором концентрации кислорода в смеси, а выход — c регулятором соотношения.

Источники информации, принятые во внимание при экспертизе:

1. Сб. Автоматизация в химическом, нефтеобрабатывающем и целлюлознобумажном производствах р Пермь, 1968, с. 39-44.

2. Рульнов A.A. и др. Вычислитель45 ная техника в производстве газовой серы, ЦИНТИХИМНефтемаш, 1975, с.55.
