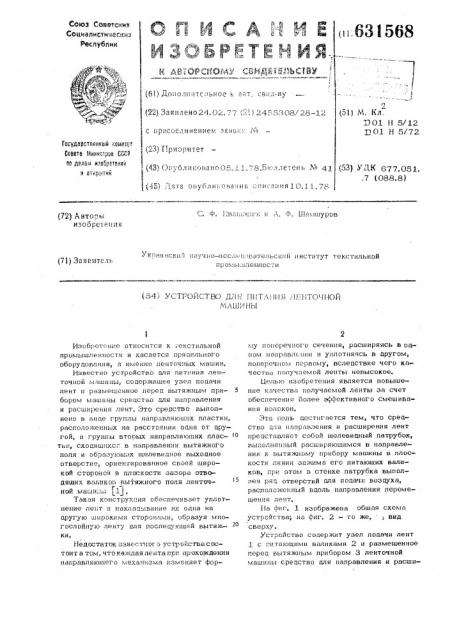

СОЮЗ СОВ6тскии („Оциалистидес;.гни

Республик

IiI,631568

К и -,-„-QP 0 (/ДЪ. (6!) тополи тельное к акт. Саид-ву

/7 (51) M. Кл. т) 01 Н 5/12 т.01 Н ЗЛг (22) Заявлено 24.02.77 (2! ) 245;308! 28-12 е присоединением заяви.. м, Гаа ддКтаинный НОиитат

Сааетв Ииниатраа СССР

00 дииаи и;,05Ритиний и атАР "IiHII (23) Гтриоритет (43) Опубликовано05,11,78.ÁIeë iåòень М (53) Ь ДК 677.051. .7 (088.8) (45),1а i2 опубликования описания 10.11, 78

С. Ф. l ia;;I:. Сипи,; и 4. Ф, (И,.:„, шуров (72) Авторы

Н306ретения л, и КРRHHCKH;I НаУЧНО-HCC;i ЦапатЕЛЬСКПЙ HHCTHTgT ТЕКСТИЛЬНОЙ промыл IeHrrGc" и (71) Заявитель (54 t УСТРОИ ТБО Д Ч11Т, : СИЯ 1 а ОЧНОИ

Р is .IË! IНЫ

Изобретение относится к . екстильной промышленности и касается пряшлпьного оборудования, а именно ленточных машин, Известно устройство для питания ленточной машины, содсржащее узел поцачи лент и размещенное перец вытяжным при- 5 бором машины средство для направления и расширения лент. Это средство выполнено в вице группы направляющих пластин, расположенных на расстоянии одна от цругой, и группы втооых направляющих плас- 1ц тин, схоцящихс.-- в направлении вытяжного поля и образующих щелевидное выходное отверстие, ориентированное своей широкой стороной в плоскости зазора отвд дяших валиков вытяжного поля ленточной машин-.; л. .

r1

Такая конструкция обеспечивает уплотнение лент и наклацывание их одна на другую широкими сторонами, образуя многослойную ленту для последующей вытяжки, Недостаток пзвеcтиот о ус Гройства состоит в том, что каждая лента при прохождении направляющего механизма изменяет фор-. му поперечного сечения, расширяясь в оцном цаправлс:нни и уплотняясь в другом, поперечном первому, вследствие чего KQ» честно получаемой ленты невысокое.

Целью изобретения является повышение качества получаемой ленты за счет обеспечения более эффективного смешивания волокон.

Эта цель цостигается тем, что средство для направления и расширения лент представляет собой щелевидный патрубок, выполненный расширяющимся в направлении к вытяжному прибору машины в плоскости линии зажима его питающих валиков, при этом в стенке патрубка выполнен ря отверстий для подачи возцуха, расположенный вцоль направления перемещения лент.

На фиг. 1 изображена общая схел1а устройства; на фиг, 2 — то же, . вид сверху.

Устройство содержит узел подачи лент

) с питающими валиками 2 и размещенное перец вытяжным прибором 3 ленточной

MBiiIHHH средство для направления и расши63 1568 рения лент. Это средство представляет собой щелевидный патрубок 4, выполненный расширяющимся в направлении к вытяжному прибору 3 в плоскости линии зажима его питающих валиков 5. В нижней 5 стенке патрубка 4 выполнен ряд отвер« стий 6 для поцачи сжатого воздуха в патрубок, которые смонтированы таким образом, что воэцух направлен перпендикулярно широкой стороне расширяющихся 18 лент.

И процессе работы ленточной машины ленты 1, прохоця патрубок 4, интенсивно продуваются сжатым воздухом, в резуль- тате чего волокна, образующие ленты 1, разделяются и по мере перемещения в сторону выходного отверстия патрубка размещаются в плоскости щели выхоцного отверстия, находясь в потоке воздуха, > вызвавшего их переориентацию. Расширение лент обеспечивается также в результате того, что поперечное сечение патрубка и остепенн о ви доизм еняется, и рев ращаясь в параллелограмм, горизонтальные .сторо- - м ны которого по величине значительно превосхоцят вертикальные, и взвешенные участки волокон, составляющих ленты 1, легко ориентируются в направлении, задающем лентам 1 форму щелевого отвер- ЗО стия в патрубке 4, и смешиваются между собой. Расширенные и рыхлые ленты 1 на выхоце из патрубка 4 уплотняются питающими валиками 5 и поступают в вытяжной прибор 3. Число лент зависит от чис-З ла сложений по заправке машины на цапном перехоце, Расширение и смешивание лент предложенным устройством позволяет увеличить смешивающую способность ленточной машины и повысить ее проиэводительность, Полнота перемешивания волокон с использованием плоских лент увеличивается более чем в 1,5 раза по сравнению с обычным смешиванием, когда ленты контактируют лишь боковыми сторонами перец их совместным вытягиванием, Формула изобретения

Устройство для питания ленточной машины, содержащее узел поцачи лент и размещенное перед вытяжныл прибором машины срецство для направления и расширения лент, о т л и ч а ю щ е е с я тем, что, с целью повышения качества rолучаемой ленты за счет обеспечения более эффективного смешивания волокон, срецство цля направления и расширения лент представляет собой щелевидный патрубок, выполненный расширяк>аимся в направлении к вытяжному прибору машины в плоскости линии зажима его питающих валиков, IlpH этом в стенке патрубка выполнен ряц отверстий цля подачи возцуха, расположенный вдоль направления перемещения лент, Источники информации, принятые во внимание при экспертизе:

1. Патент США М 3447206, кл. 1 0-243 1969.

+31568

Фиг.

Составитель Н. Тимофеева

Рецактор И. Смирягииа Техрец М. fferxo КорРектор П. Макаревич

Заказ 0296/20 Тираж 532 floawcxoe

МНИИПИ Госуцарствеиного комитета Совета Министров СССР по ценам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., ц. 4/5

Филиал flllll Патент, r. Ужгороц, ул. Проектная, 4
