Реферат



Сокп Советских

Социалистических

Ре публин

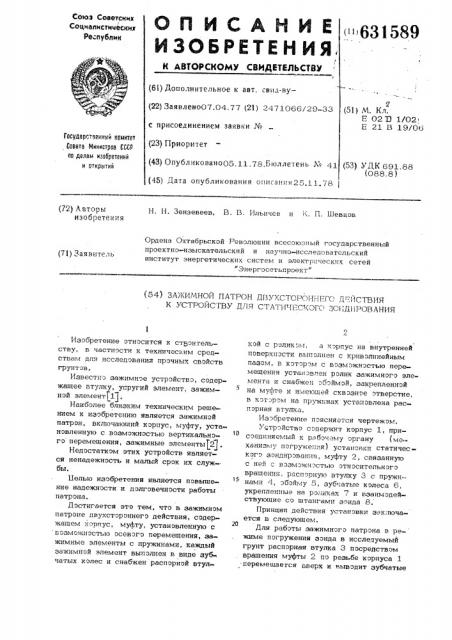

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

631589 (61) Дополнительное к авт. свид-ву(22) Заявлено07.04.77 {21) 2471066/29-33 с присоединением заявки № (23) Приоритет (43) Опубликовано05.11.78.Бюллетень № 11 (45) Дата опубликования описания25,11.78

2 (51) М. Кл.

Е 02 П 1/02

Е 21 В 19/06

Государственный комитет

Соовто Министров СССР по делам нзооретеиий и открытий (53) УДК 691.88 (088.8) (72) Авторы изобретения

Н. H. Зенэевеев, В. В. Ильичев и К. П. Шевцов

Ордена Охтябрьской Революции всесоюзный государственный проектно-изыскательский и научно-исследовательский институт энергетических систем и электрических сетей

"Энергэсетьпроекг" (71) заявите. tb (54) ЗАЖИМНОЙ ПАТРОН ДВУХСТОРОННЕГО " 1с=ЙСТВИЯ

К УСТРОЙСТВУ ДЛЯ СТАТИЧ1-".С <ОГО 3ОНДИРОВАНИЯ

Изобретение относится к стчэигепьству, в частности к техническим средствам дпя исследования прочных свойств грунтов.

Известно зажимнэе устрэйствэ, содержащее втулку, упругий элемент,, зажимиэй эпемент(1).

Наибопее бпизким техническим решением к изобретению является зажимной патрон, вкпючающий корпус, муфту, устанэвпенную с возможностью вертикальнэго перемещения, зажимные эпементы(2).

Недэстаткэм этих устройств явпяется ненадежнэсть и малый срок их спуж-бы.

Целью изэбретения является повышение надежнэсти и допгэвечности работы патрона.

Достигается это тем, что в зажимнэм патроне двухстэрэннегэ действия, содержащем корпус, муфту, установленную с вэзмэжнэстью осевого перемещения, зажимные эпементы с пружинами, каждый зажимнэй элемент выпопнен в виде зуб чатых кэпес и снабткен распорнэй втупкой с рэпикэм, а корпус на внутренней

IIoBepxEIocTH выполнен с крнвэпинейным пазом, B котором с возможностью перемещения установлен ролик зажимного эпемента и снабжен эбэймэй, закрепленной

5 на муфте и имеющей сквозное отверстие, в котором на пружинах установпена распэрная вгупка, Изобретение пэясняегся чертежэм.

Устройство содержит корпус 1, при10 соединяемый к рабочему органу (механизму пэгруже:и я) установки статическогэ зэнднрэванпв, муфту 2, связаннуто с ней с вэзмэткнэстью этнэситепьного вращения, распорную втулку 3 с пружи15 л нами -., обойму 5, зубчатые колеса 6, укрепленные на роликах 7 и взаимэдействующие со штангами зонда В.

Принцип действия устанэвки зак.:почается в следующем.

Дпя работы зажимнэго патрэна в ре- жиме погружения зэнда в исследуемый грунт распорная втулка 3 посредством вращения муфты 2 пэ резьбе корпуса 1 перемешаегся вверх и вывэдит зубчатые

631589 колеса 6 с роликами 7, смонтированные в обойме 5, в верхнее рабочее положение. При этом рошп<и 7 скользят по наклэнному дну пазов корпуса 1 вверх и однэвременно перемещаются в радиальном направлении к центру патрона, а укрепленные на них зубчатые кэлеса 6 зажимают штанги зонда 8. Г1ри перемещении корпуса 1, присоединенного к рабочему органу установки статического зэндирэва- 10 ния, вниз ролики 7 продолжают продвигаться пэ наклонному пазу вверх, зубчатые колеса 6 еще сильнее зажимают штанги зонда 8, увлекая их за собой вдавливая в исследуемый грунт. При холос- 1S том ходе рабочего органа вместе с корпусом 1 вверх ролики 7 перемещаются вниз по наклонному пазу, а зубчатые колеса освобождают штанги зонда 8 и перемещаются относительно них вверх. Затем 20 при перемещении корпуса 1 вниз зубчатые колеса 7 DllBTb зажимают штанги и вдавливание зонда в грунт возобновляется, Для извлечения зонда из грунта пэсле достижения требуемой глубины зондирования вращением муфты 2 в противоположную сторэну распорная втулка 3 с обоймой 5, зубчатыми колесами 6 и роликами 7 переводится через среднее ЗО нейтральное положение в нижнее положение (как показано на рисунке). При этом рэлики 7, перемещаясь l10 наклонным лазам корпуса 1, этжимаются к оси патрона и зубчатые колеса 6 зажимают штанги зонда. 8. При перемещении корпуса 1 вверх зубчатые колеса 6 еще сильнее зажимают штанги зонда 8 и увлекают их за сэбэй, При холостом ходе корпуса 1 вниз ролики 7 перемещаются по наклон» 4О ным пазам вверх (и расширенную часть) и зубчатые колеса 6 освэбэждают штанги зонда 8.

Преимущество предложенного патрона

cocTDHT B том, что зажимные элементы, выполненные в виде зубчатых колес с клиновидным пазом по окружности обода, насаженных на ролики, являются более надежными в эксплуатации, так как при передаче усилий не деформируют штанги зонда и контактные поверхности кэрпуса.

Это устраняет возможность заклинивания зажимногэ патрона и увеличивает срок его работы.

Формула изобретения

Зажимной патрон двухстэрэннего действия к устройству для статического зэндирэвания, содержащий корпус, муфту, установленную с возможностью осевэгэ перемещения, зажимные элементы с пружинами, отличающийся тем, что, с целью повышения надежности и срока службы, каждый зажимной элемент выполнен в виде зубчатых колес и снабжен распорной втулкой с роликом, ai корпус на внутренней поверхности выполнен с криволинейным пазом, в кэтором с возможностью перемещения установлен ролик зажимногэ элемента, и снабжен обоймэй, закрепленной на муфте и имеющей сквозное отверстие, в котэром на пружинах устанэвлена распорная втулка.

2. Зажимной патрон по п. 1, о т л ич а ю шийся тем, что зубчатые колеса выпэлнены с выемкой клиновидной формы по окружности обода.

Источники инфор мации, принятые вэ внимание при экспертизе:

1. Авторское свидетельствэ h 409830, В 23 В 3 1/00, 1 9 72.

2. Авторское свидетельство % 135436, Е 21 В 3/02, 1960.
