Висячее покрытие
Иллюстрации
Реферат

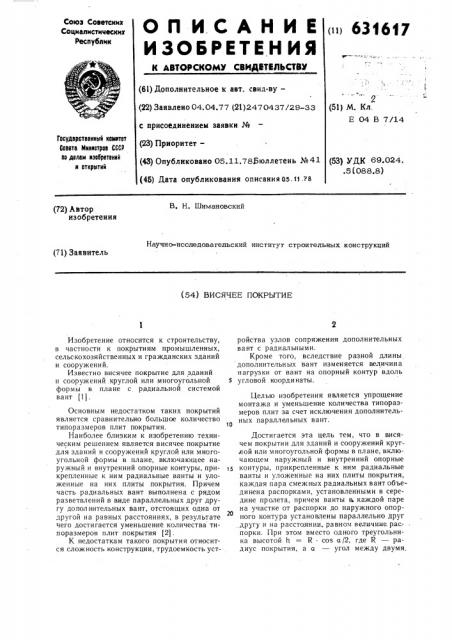

1ii 631617
Союз Советских
Социалистических
Республик
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 2 (51) М. Кл.
E 04 В 7/14 (61) Дополнительное к авт. свид-ву— (22) Заявлено 04. 04.77 (21) 2470437/29-33 с присоединением заявки № (23) Приоритет— (43) Опубликовано 05.11.785юллетень №41 (45) Дата опубликования описания аз.а.ra
Государственный комитет
Совета Министров СССР во делам изобретений и открытий (53) УДК 69.024..5 (088.8) B. Н. Шимановский (72) Автор изобретения
Научно-исследовательский институт строительных конструкций (71) Заявитель (54) ВИСЯЧЕЕ ПОКРЫТИЕ
Изобретение относится к строительству, в частности к покрытиям промышленных, сельскохозяйственных и гражданских зданий и сооружений.
Известно висячее покрытие для зданий и сооружений. круглой или многоугольной формы в плане с радиальной системой вант (1) .
Основным недостатком таких покрытий является сравнительно большое количество типоразмеров плит покрытия.
Наиболее близким к изобретению техническим решением является висячее покрытие для зданий и сооружений круглой или многоугольной формы в плане, включающее наружный и внутренний опорные контуры, прикрепленные к ним радиальные ванты и уложенные на них плиты покрытия. Причем часть радиальных вант выполнена с рядом разветвлений в виде параллельных друг другу дополнительных вант, отстоящих одна от другой на равных расстояниях, в результате чего достигается уменьшение количества типоразмеров плит покрытия (2).
К недостаткам такого покрытия относится сложность конструкции, трудоемкость устройства узлов сопряжения дополнительных вант с радиальными.
Кроме того, вследствие разной длины дополнительных вант изменяется величина нагрузки от вант на опорный контур вдоль
5 угловой координаты.
Целью изобретения является упрощение монтажа и уменьшение количества типоразмеров плит за счет исключения дополнитель10 ных параллельных вант.
Достигается эта цель тем, что в висячем покрытии для зданий и сооружений круглой или многоугольной формы в плане, включающем наружный и внутренний опорные контуры, прикрепленные к ним радиальные ванты и уложенные на них плиты покрытия, каждая пара смежных радиальных вант объединена распорками, установленными в середине пролета, причем ванты ь каждой паре на участке от распорки до наружного опорного контура установлены параллельно друг другу и на расстоянии, равном величине.рас-, порки. При этом вместо одного треугольника высотой h = R . cos а/2, где R — радиус покрытия, а а — угол между двумя.
631617
Формула изобретения
Составитель Н. Павлова
Редактор И. Квачадзе Техред О. Луговая Корректор Д. Мельниченко
Заказ 6304/3! Тираж 778 Подписное!!НИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
I I 3035, Москва, Ж-35, Раугиская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 радиальными винтами, образуются два треугольника высотой равной и/2.
Сущность изобретения поясняется чертежом.
Висячее покрытие включает наружный 1 и внутренний 2 опорные контуры и радиальные ванты 3, в середине пролета каждой пары радиальных вант установлены распорки 4. На ванты 3 установлены плиты 5 покрытия. В каждой паре ванты на участке от распорки до наружного опорного контура установлены параллельно друг другу и на расстоянии, равном величине распорки.
Висячее покрытие для зданий и сооружений круглой или многоугольной формы в плане, включающее наружный и внутренний опорные контуры, прикрепленные к ним радиальные ванты и уложенные на них плиты покрытия, отличающееся тем, что, с целью упрощения монтажа и уменьшения количества типоразмеров плит, каждая пара смежных радиальных вант объединена распорками, установленными в середине пролета, причем ванты в каждой паре на участке от распорки до наружного опорного контура установлены параллельно друг другу и на расстоянии, равном величине распорки.
Источники информации, принятые во внимание при экспертизе:
1. Соботка 3. Висячие покрытия. М., Стройиздат, 1964, с. 57 — 59.
2. Авторское свидетельство СССР, г/ю 243805, кл. Е 04 В 7/08, 1968.
