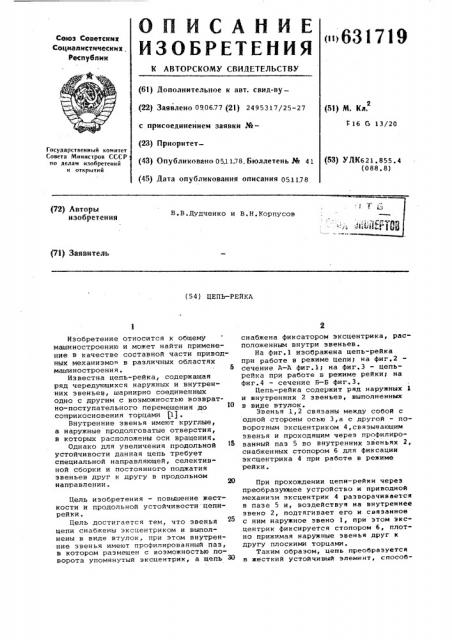

ОЛИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ оп631719 (61) Дополнительное к авт. свид-ву— (22) Заявлено 09.06.77 (21) 2495317/25-27 с присоединением заявки №(23) Приоритет(43) Опубликовано 05.1178. Бюллетень ¹ 41 (45) Дата опубликования описания 051178 (5l) М. Кл.

C 16 G 13/20

Государственный комитет

Совета Министров СССР по лелам изобретений и открытий (53) УДК621.855.4 (088.8) (72} Авторы изобретения

В.В.Дудченко и В.Н.Корпусов (54) ЦЕПЬ-РЕЙКА

Изобретение относится к общему машиностроению и может найти применение в качестве составной части приводных механизмов в различных областях машиностроения.

Известна цепь-рейка, содержащая ряд чередующихся наружных и внутренних звеньев, шарнирно соединенных одно с другим с возможностью возвратно-поступательного перемещения до соприкосновения торцами (1).

Внутренние звенья имеют круглые, а наружные продолговатые отверстия, в которых расположены оси вращения.

Однако для увеличения продольной устойчивости данная цепь требует специальной направляющей, селективной сборки и постоянного поджатия звеньев друг к другу в продольном направлении.

Цель изобретения — повышение жесткости и продольной устойчивости цепирейки.

Цель достигается тем, что звенья цепи снабжены эксцентриком и выполнены в виде втулок, при этом внутренние звенья имеют профилированный паз, в котором размещен с воэможностью поворота упомянутый эксцентрик, а цепь ао снабжена фиксатором эксцентрика, расположенным внутри звеньев.

На фиг.1 изображена цепь-рейка при работе в режиме цепи на фиг,2 сечение A-A фиг.1; на фиг.Э вЂ” цепьрейка при работе в режиме рейки на фиг.4 — сечение Б-Б фиг.3.

Цепь-рейка содержит ряд наружных и внутренних 2 звеньев, выполненных в виде втулок.

Звенья 1 2 связаны между собой с одной стороны осью З,а с другой — поворотным эксцентриком 4,связывающим звенья и проходящим через профилированный паз 5 во внутренних звеньях 2, снабженных стопором 6 для фиксации эксцентрика 4 при работе в режиме рейки.

При прохождении цепи-рейки через преобразующее устройство и приводной механизм зксцентрик 4 разворачивается в пазе 5 и, воздействуя на внутреннее звено 2, подтягивает его и связанное с ним наружное звено 1, при этом эксцентрик фиксируется стопором 6, плотно прижимая наружные звенья друг к другу плоскими торцами.

Таким образом, цепь преобразуется в жесткий устойчивый элемент, способ631719

Формула изобретения б-b ,2

Фиг. Z

Яяг. /

Фаг. Л

Составитель Г.Мартышкина

Техред З.Фанта Корректор Е.Папп

Редактор Н.Ахмедова

Заказ 6317/37 Тираж 1156 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35„ Раушская наб., д.4/5

Филиал ППП Патент, г.ужгород, ул. Проектная, ный работать как на сжатие, так и на растяжение.

При движении цепи-рейки в обратном направлении и прохождении через преобразующее устройство эксцентрик 4 разворачивается.в.противоположную сторону, раздвигает звенья, давая им возмож-5 ность поворачиваться относительно друг друга.

Такое выполнение цепи-рейки позволяет повысить ее жесткость и продольную устойчивость путем плотного под- tO жатия звеньев по всему периметру торцов втулок эксцентриком и фиксации его при работе в режиме рейки.

1. Цепь-рейка, содержащая попере" менно расположенные наружные и внутренине звенья, шарнирно связанные между собой с возможностью возвратнопоступательного перемещения до соприкосновения торцев наружных звеньев, отличающаяся тем, что, с целью повышения жесткости и продольной устойчивости, звенья цепи снабже ны эксцентриком н выполнены в виде втулок, при этом внутренние звенья имеют профилированный паз, в котором размещен с возможностью поворота упо мянутый эксцентрнк.

2. Цепь-рейка по п.1, о т л и— ч а ю щ а я с я тем, что она снабже на фиксатором эксцентрика, расположенным внутри звеньев.

Источники информации, принятые во внимание прн экспертизе:

1. Патент СССР Р 7386, F 16 6 13/06, 1927.
