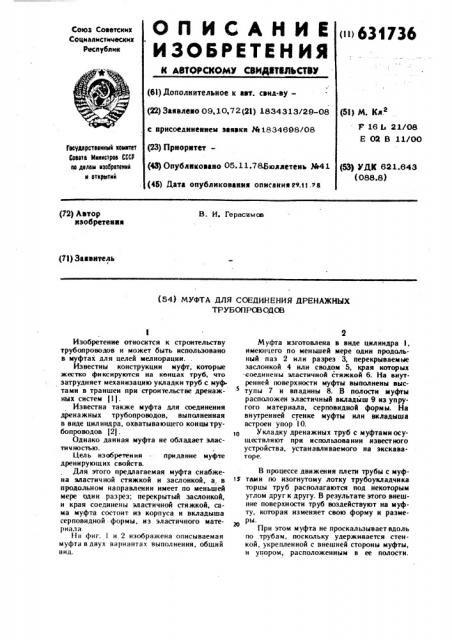

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДИТВЛЬСТВУ (i 631736
Союз Советских
Социалистических
Республик (6l) Дополнительное к авт. санд-ву(5l) И. Кл?
F 16 L 21/08
Е 02 В 11/00 (22) Заявлено 09,10,72(21) 1834313/29-08 с прнсоеднненнем заявки ¹1834698/08 (23) Прнорнтет— (43) Опублнкоаано 06. 11.78 Бюллетень %41 (45) Дата опублнковання описания л.1т. в
Государственный комитет
Соввта Министров СССР оо делам изобретений н открмтнй (53} УДК 621.643 (088.8) (72) Автор нзобретенна
В. И. Герасимов (71) Заявитель (54) МУФТА ДЛЯ СОЕДИНЕНИЯ ДРЕНАЖНЫХ
TP УБОП РСИ ОДОВ
Изобретение относится к строительству трубопроводов и может быть использовано в муфтах для целей мелиорации.
Известны конструкции муфт, которые жестко фиксируются на концах труб, что затрудняет механизацию укладки труб с муфтамн в траншеи при строительстве дренажных систем fi).
Известна также муфта для соединения дренажных трубопроводов, выполненная в виде цилиндра, охватывающего концытрубопроводов j2) .
Однако данная муфта не обладает эластичностью.
Цел ь изобретен ия - n рида ние муфте дренирующих свойств.
Для этого предлагаемая муфта снабжена эластичной стяжкой и заслонкой, а, в продольном направлении имеет по меньшей мере один разрез; перекрытый заслонкой, и края соединены эластичной стяжкой, сама муфта состоит из корпуса и вкладыша серповидной формы, из эластичного материала
На фиг. и 2 изображена описываемая муфта в двух вариантах выполнения, общий в ид.
Муфта изготовлена в виде цилиндра 1, имеющего по меньшей мере один продольный паз 2 или разрез 3, перекрываемые заслонкой 4 или сводом 5, края которых соединены эластичной стяжкой 6. На внутренней поверхности муфты выполнены выс тупы 7 и впадины 8. В полости муфты расположен эластичный вкладыш 9 из упругого материала, серповидной формы. На внутренней стенке муфты или вкладыша встроен упор lO.
Укладку дренажных труб с муфтами осуществляют при испол ьзова нии известного устройства, устанавливаемого на экскаваторе.
В процессе движения плети трубы с муфts тами по изогнутому лотку трубоукладчика торцы труб располагаются нод некоторым углом друг к другу. В результате этого внешние поверхности труб воздействуют на муфту, которая изменяет свою форму и размеры.
При этом муфта не проскальзывает вдоль по труба м, поскольку удерживается стенкой, укрепленной с внешней стороны муфты, и упором, расположенным в ее полости.
631736
Формула изобретеиия
По окончании процесса укладки труб в траншею они располагаются встык по одной оси, а охватывающие их концы муфты под воздействием стяжки эластичного вкладыша приобретают размер и форму полости, соответствующие форме или размерам внешних поверхностей стыкуемых концов труб, Это обеспечивает. надежность соединений в части правильной ориентации осей труб, а впадины, имеющиеся в полости муфт, создают повышенный водоприем, выступы не препятствуют попаданию ила в полость трубопровода.
l . Муфта для соединения дренажных трубопроводов в виде цилиндра, охватывающего концы соединяемых трубопроводов, отличающаяся тем, что, с целью придания
4 муфте дренирующих свойств, она снабжена эластичной стяжкой и заслонкой, и имеет по меньшей мере один продольный разрез, перекрытый заслонкой, а края соединены эластичной стяжкой.
5 2. Муфта по п. 1, отличающаяся тем, что она состоит из корпуса и расположенного в нем вкладыша из эластичного материала.
3, Муфта по п. 2, отличающаяся тем, что вкладыш имеет в поперечном сечении серповидную форму.
4. Муфта по пп. l — 3, отличающаяся тем, что ее внутренняя поверхность снабжена выступами с впадинами.
Источники информации, принятые во вни15 мание rtpH экспертизе:
1. Патент США № 3465529, кл. 1 — 11, ! 969.
2. Авторское свидетельство СССР № 256443,кл, F 16 L 2500, 1969.
