Союз Советских

Социалистических

Республик

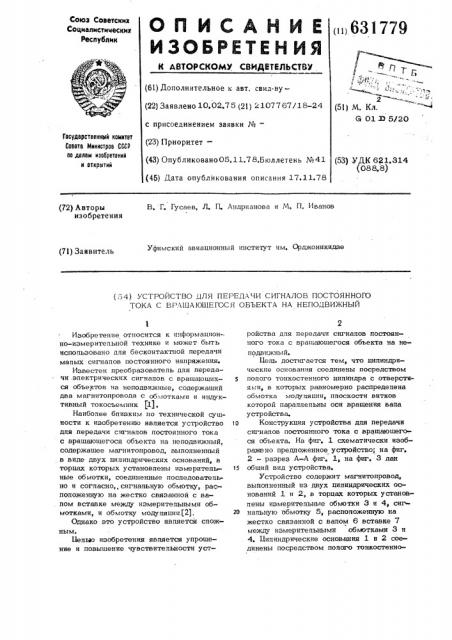

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 631779.,. ;П (51) М. Кл.

G 01 D 5120 (б1) Дополнительное к авт. свил-ву(22) Заявлено 10.02.75 (21) 2107767/18-24 с присоединением заявки №вЂ” (23) Прнори,тет— (43) Опубликовано05.11.78.Üþëëåòeíü №41 (45) Дата опубликования описания 17.11.78

Государственный камнтет

Совета Инннстроа СССР ао делам нэабретеннй н атнрытнй (53) УДК 621.314 (088.8) B. Г. Гусаев, Л. П. Андрианова и М, П. Иванов (72) Авторы изобретения

Уфимский авиационный институт им. Орджоникидзе (71) Заявитель (54) УСТРО! !СТВО ЛЯ ПЕРЕДА ЧИ СИГНАЛОВ ПОСТОЯННОГО

ТОКА С ВРАША!ОШЕГОСЯ ОБЪЕКТА HA НЕГ!ОДВИЖНЫЙ

Изобретение относится к информационно-измеритепьной технике и может быть использовано для бесконтактной передачи малых сигналов постоянного напряжения.

Известен преобразователь для передачи .электрических сигналов с вращающих- 5 ся объектов иа неподвижные, содержащий два магнитопровода с обмотками и индуктивный токосъемник !1).

Наиболее близким по технической сущности к изобретению является устройство !0 дпй передачи сигналов постоянного тока с вращающегося объекта на неподвижный, содержащее магнитопровод, выполненный в виде двух цилиндрических оснований, в торцах которых установлены измеритель- 15 ные обмотки, соединенные последовательно и согласно,. сигнальную обмотку, расположенную на жестко связанной с ваном вставке между измерительными обмотками, и обмотку модупяции.(2).

Однако это устройство является сложным.

Белью изобретения явпяетси упрощение и повышение чувствительности устройства дпя передачи сигналов постоянного тока с вращающегося объекта на не-. подвижный. !.!ель достигается тем, что ципиндрические основания соединены посредством полого тонкостенного цилиндра с отверстиями, в которых равномерно распределена обмотка модуляции, ппоскости витков которой параллельны оси вращения вала устройства.

Конструкция устройства дпя передачи сигнанов постоянного тока с вращающегося объекта. На фиг. 1 схематически изобрюкено предпоженное устройство, на фиг.

2 — разрез A-А фиг. 1, на фиг. 3 дан общий вид устройства.

Устройство содержит магнитопровод, выполненный из двух цилиндрических оснований 1 и 2, в торцах которых установпены измеритепьные обмотки 3 и 4, сигнальную обмотку 5, расположенную на жестко связанной с валом 6 вставке 7 между измеритепьными обмотками 3 и

4. цилиндрические основания 1 и 2 соединены посредством попса о тонкостенноf0 (О

Фиг. 1

3 6317 го цилиндра 8 с отверстиями 9, в которых равномерно распределена обмотка

10 модуляции, плоскости витков которой параллельны оси вращения вала 6 устройстваа. 5

Устройство работает следующим образом.

При подключении передаваемого постоянного напряжения к вращающейся сигналь. ной обмотке 5 появляется магнитный по ток Ф1, который проходит через (ферромагнитные) цилиндрические основания 1 и 2 и полый тонкостенный цилиндр 8, который выполнен из материала, насыщаюшегося при малых значениях индукции, При постоянном входном напряжении и постоянном сопротивлении магнитной цепи магнитный поток ф. не изменяется, поэтому в неподвижных измерительных обмотках 3 и ЭДС не наводится.

При подключении обмотки 10 модуляции к источнику подмагничивающего тока возникает магнитный поток Ф за1 мыкающийся по тонкостенному цилиндру 8.

При достаточно большой величине тока подмагничивания поток Ф доводит ферромагнитный материал цилиндра 8 до насыщелия, чем резко увеличивает магнитное сопротивле ие всего магнитопровода на пути поток» Ф„, и величина потокаф, значительно у мо.п,шается. Потоки Ф и Ф перпендикулярны друг другу и поэтому друг на друг» «рпктически не влиякт, При изменении в<.личины тока подмагничивания п обмотк» 10 модуляции с

79 4 какой-то частотой величины магнитного сопротивления магнитопровода и потокаф

М будет изменяться с удвоенной частотой.

Изменяющийся поток Ф наведет в неподвижных обмотках возбуждения 3 и 4 ЭДС, которая пропорциональна передаваемому сигналу постоянного напряжения и может быть легко зарегистрирована с помошью соответствующей аппаратуры.

Формула изобретения

Устройство для передачи сигналов постоянного тока с вращающегося объекта на неподвижный, содержащее магнитопровод, выполненный в виде двух IlBBHHA рических оснований, в торцах которых установлены измерительные обмотки, соединенные последовательно и согласно, сигнальную обмотку, расположенную на жестко связанной с валом вставке между измерителы ыми обмотками, и обмотку модуляции, о т л и ч а ю щ е е с я тем, что, с целью. упрощения конструкции и повышения чувствительности устройства, цилиндрические основания соединены посредством полого тонкостенного цилиндра с отверстиями, в которых равномерно распределена обмотка модуляции, плоскости витков которой параллельны оси вращения вала устройства.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

¹ 347596, кл. Cj 01 К 13/08, 1970.

2. Авторское свидетельство СССР

N 455290, кл. б 08 С 9/04, 1973.
