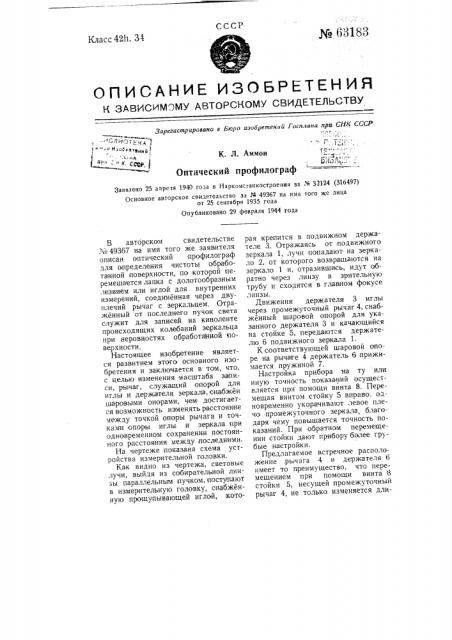

№ 63188

СССР

Класс 42h, 34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро изобретений I осллани лри СНК СССР г t . ! Т

К. Л. Аммон а lQ Л,"..!

Оптический профиипграф

< " "гЛИг т,ч н

С ит, „ t нн не к" г, I

3аявлено 25 апреля 1940 года в Наркоисганкостроения ва 4 32124 (316497) Основное авторское свидетельство 3а М 49367 иа имя того жс лица от 25 сентября 1935 года

Опубликовано 29 февраля 1944 года

В авторском свидетельстве

¹ 49367 на имя того же заявителя описан оптический профилограф для определения чистоты обработанной поверхности, по которой перемешается лапка с долотообразным лезвием или иглой для внутренних измерений, соединенная через двуплечий рычаг с зеркальцем. Отраженный от последнего пучок света служит для записей на киноленте происходящих колебаний зеркальца при неровностях обработанной поверхности.

Настоящее изобретение является развитием этого основного изобретения и заключается в том, что, с целью изменения масштаба записи, рычаг, служащий опорой для иглы и держателя зеркала, снабжен шаровыми опорами, чем достигается возможность изменять расстояние между точкой опоры рычага и точками опоры иглы и зеркала при одновременном сохранении постоянного расстояния между последними.

На чертеже показана схема устройства измерительной головки.

Как видно из чертежа, световые лучи, выйдя из собирательной линзы параллельным пучком, поступают в измерительную головку, снабженную прощупывающей иглой, жоторая крепится в подвижном держателе 3. Отражаясь от .подвижного зеркала 1, лучи попадают на зеркало 2, от которого возвращаются на зеркало 1 и, отразившись, идут обратно через линзу в зрительную тру.бу и сходятся в главном фокусе линзы.

Движения держателя 3 иглы через промежуточный рычаг 4, снабженный шаровой опорой для указанного держателя, 3 и качающийся на стойке 5, передаются держателю 6 подвижного зеркала 1.

К соответствующей шаровой опоре на рыча ге 4 держатель 6 прижимается пружиной 7.

Настройка прибора на ту или иную точность показаний осуществляется при помощи винта 8. Перемещая винтом стойку 5 вправо. одновременно укорачивают левое плечо промежуточного зеркала благодаря чему повышается точность показаний. При обратном перемещении стойки дают- прибору более грубые настройки.

Предлагаемое встречное расположение,рь|чага 4 и держателя 6 имеет то преимущество, что перемещением при помощи винта 8 стойки 5, несущей промежуточный рычаг 4, не только изменяется длиNo 63183 на короткого. илича этого рычага, но одновременно и в тех же|направлениях изменяется длина держателя 6 зеркала, вследствие чего создается широкий диапазон настроек прибора, чего при те х же габаритах головки нельзя было бы получить изменением плеч только одного промежуточного рычага 4 или только одного рычага-держателя 6 зеркала. При изменении длины обоих рычагов должна меняться сила давления на иглу. Для создания при разHbtx настройках прибора одинакового давления на иглу, — в тыльной стороне держателя 3 закреплена пружина 11, другой конец которой крепится на поворатно прикрепленной планке 10. При перемещении, например, стойки 5 справа, последняя, действуя па скос этой планки, начнет отводить ее назад, вследствие чего пружина 11 будет растягиваться, противо действуя возрастающему давлению на иглу, и давление останется постоянным. Вторая пружина 12 служит для прижимания скоса планки 10 к боковой поверхности стойки 5.

Оси промежуточного рычага 4 и рычага-держателя 6 зеркала лежат в шпильках, попарно расположенных под углом 60 и у своих нижних концов опираются на подпятнихи. Расположение осей в шпильках, поставленных под углом, устраняет люфт и дает трение, обеспечивающее малое давление на иглу.

Так как плечо от шарика до иглы во много раз меньше плеча от шарика до оси качания прибора, то, естественно, что качания около опорного шарика большого плеча, обусловленные неровностями салазок, не окажут существенного влияния на малое inлечо, а, следовательно, и на иглу. Таким образом введение опорного шарика практически устраняет влияние неточностей изготовления салазок на правильность показаний прибора, и поэМму дает возможйость монтиро вать прибор на салазках обыкновенного супорта и в то же время получать точность настройки, значктельно,превышающую точность настройки других известных приборов. Нечувствительность прибора к внешним сотрясениям позволяет установить двигатель и. редуктор с его передачами, через которые движение передается как самому прибору, так и ведущему ролику кинопленки, на самом приборе и, таким образом, всю конструкцию сделать ксипактной; с другой стороны, представляется возможным использовать прибор не только и лабораторных, но и в цеховых условиях.

Предмет изобретения

1. Форма выполнения оптического профилографа для определения качества обработки поверхностей по авторскому свидетельству № 49367, отличающаяся тем, что, служа щий о порой для иглы и держателя зеркала рычаг 4 снабжен шаровыми опорами, к которым прижимаются силой пружин держатели иглы и зеркала, с той целью, чтобы путем продольного смещения рычага 4, например с помощью установочного винта 8, можно бьио менять масштаб записи за счет измепения расстояния между точкой опоры рычага и точками опоры иглы и зеркала, при одновременном сохраяении постоянного расстояния между последними.

2. Форма выполнения устройства по п. 1, отли чаю щаяся тем, что, с целью поддержания, давления на иглу 3 постоянным, независимо от смещения рычага 4, устанавливающая,давление пружина 11 связана с поворотно укрепленной планкой 10 таким образом, что в случае перемещения основного рычага 4 происходит поворот планки 10 и соответственно изменение натяжения регулирующей натяжение пружины 11.

К авторскому свидетельству № 63183
