Реферат

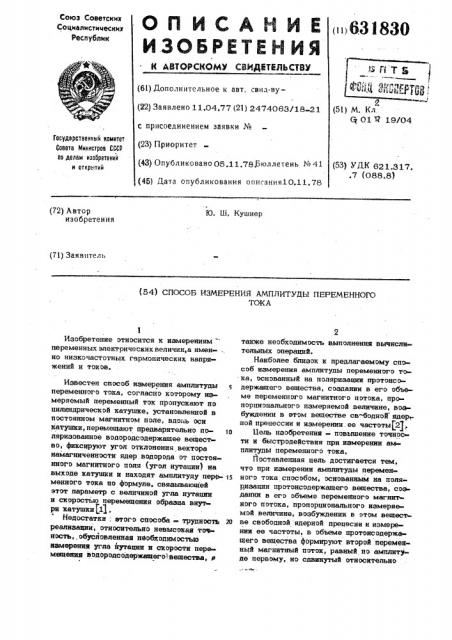

Союз Советских

Социалистических

Республик и 63(830 (61) Дополнительное к авт, свид-ву(22) Заявлено 11,04,77 (21) 2474063/18-21 с присоединением заявки № (23) Приоритет (43) Опубликовано 06.11.78,бюллетеиь М 41 (51) M. Кл.

Ст 01 M 19/04

Государственный комитет

Совета Министроа CNP оо делам изобретений и открытий (53) УЙК 621.317..7 (088,8), (45) Дата опубликования описаиия10.11.78

Ю. Ш. Кушнер (72) Автор изобретения (71) 3 а я в ите л ь (54) СПОСОБ ИЗМЕРЕНИЯ АМПЛИТУДЫ ПЕРЕМЕННОГО

ТОКА

Изобретение относится к измерениям переменных электрических величин,а имен- .. но низкочастотных гармонических напряжений и токов.

Известен способ измерения амплитуды переменного тока, согласно которому измеряемый переменный ток пропускают по цилиндрической катушке, установленной в постоянном магнитном поле, вдоль оси катушки, перемещают предварительно по- 1в ляризованное водородсодержащее вещест»во, фиксируют угол отклонения вектора намагниченности. ядер водорода от постоянного магнитного поля (угол нутации) на выходе катушки и находят амплитуду перв» 1s менного тока по формуле, связывающей этот параметр с величиной угла нутации и скоростью перемещения образца внут ри катушки (1) .

Недостатки; этого способа - трудность 20 реализации, относительно невьтсокаа точ» ность, . обусловленная необходимостью измерения угла нутации и cRDpooTK пере» мещеиии водородсодержащего1 вещества, а

2 также необходимость выполнения вычислительньтх операций.

Наиболее близок к предлагаемому способ измерения амплитуды еременного тока, основанный на поляризации протонсодержащего вещества, создании в его объеме переменного магнитного потока, про порционального измеряемой величине, возбуждении в этом веществе св"бодной ядер ной прецессии и измерении. ее частоты (2, Цель изобретения - повышение точнос ти и быстродействия при измерении амплитуды переменного тока.

Поставленная цель достигается тем, что при измерении амплитуды переменного тока способом, основанным íà IIollH» ризации протонсодержащего вещества, создании в его объеме переменного магнитного потока, пропорционального иэмеряе мой величине, возбуждении в этом веществе свободной ядерной прецесив н измерении ее частоты, в объеме протонсодержащего вещества формируют второй переменный магнитный поток, равный по амплитуде первому, но сдвинутый относительно

631830

Составитель В. Ваганов

Редактор В. Федотов Техред Я, Дндрейчук Коуректор В. Сердюк

Заказ 6335/43 Тираж 1070 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж- 35, Раушская.наб., д. 4/5

Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4
