Реферат

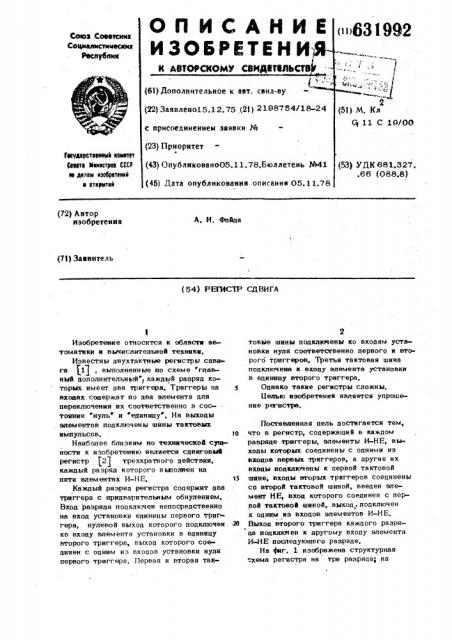

Oll ИСАЙИ

ИЗОБРЕТЕН И

К. АВТОРСКОМУ СВИДЙПЛЬСТВ

31992

Союз Соеетсва

Соц еалистииески»

Распубпнк

I,,:,;,--, l — "2

М. Кл

1 (61) Дополнительное к аат. саид-ву (22) Заявлеио15.12.75 (21) 2198754/18.с присоединением заявки М (23) Приоритет (43) Опубликовано05.11.78.Бюллетень М 4 (45) Дата опубликования описания 05.1

11 С 10/ОО

Гевуйарвтвенеий квинтет

6еаете Мнннстрвв СССР ве делам нэебретеннй н еткрытнй

ДК 68 1.3 27.

66 (088.8) (72) Автор изобретения

Д. Н. Фойда (71) Заявитель (54) РЕГИСТР СДВИГА

Изобретение относится к области seтоматики и вычислительной техники.

Известны двухтактные регистры сдви»

ra $1), выполненные по схеме главный дополнительный", каждый разряд которых имеет два триггера. Триггеры на входах содержат по два элемента для переключения их соответственно в состояние нуль и единицу". На выходы элементов подключены шины тактовых импульсов. l0

Наиболее близким по технической сущности к изобретению является сдвиговый регистр (2) трехкратного действия, каждый разряд которого вьполиен на пяти элементах И-НЕ. 15

Каждый разряд регистра соцержит два триггера с придварительным обнулением.

Вход разряда подключен непосредственно на вхоц установки единицы первого триггера, нулевой выход которого подключен. 20 ко входу элемента установки в единицу второго триггера, выход которого сое динен с одним из входов установки нуля первого триггере. Первая и вторая тактовые шины подключены ко входам установки нуля соответственно первого и второгб триггеров. Третья тактовая шина подключена к входу элемента установки в единипу второго триггера.

Однако такие регистры сложны, Заделью изобретения является упрошенне регистра.

Поставленная цель достигается тем, что в регистр, содержашнй в каждом разряде триггеры, элементы И-НЕ, выходы которых соединены с одними нз входов первых триггеров, а другие их входы подключены к первой тактовой шине, входы вторых триггеров соединены со второй тактовой шиной, введен элемент НЕ, вход которого соединен с первой тактовой шиной, выход,. подключен к одним из входов элементов И-НЕ.

Выход второго триггера каждого разряца подклкнен к другому входу элемента

И-НЕ последукнцего разряда, На фиг. 1 изображена структурная схема регистра на три разряца; на,7 63199

Фиг. 2 - времеииаа диаграмма его рабо

Thi

В регистре применены элементы И-НЕ для положительных сигналов на входе.

На временной циаграмме высокие потек- 5 пиалы, вызванные действием тактовых импульсов, зачернены. Все эпюры на временной циаграмме приведены с учетом задержек на срабатывание элементов.

Регистр содержит разряды 3 < квжцый из которых состоит из цати элементов И-HE 2 -2э - 6 - 6 - Элементы И-HE Sg и 4,5, 4 н3у,4р соответственно образуют первые триггеры

7 -7 разрядов, в элементы 5, 6, 5, 6 и 5я, 6 — вторые триггеры аg -8 g, разрядов. Элемент 2 < (2 g 2 соответственно) является элементом установки в единицу первого триггера раз-. ряда. Регистр содержит твкже элементы

HE 9 -9, выходы которых подключены ко входам всех элементов установки в единицу первых триггеров рвзряцов, т. е, ко входам элем ентов 2 -2 .

Первая тактовая шина 10 подключена на вход элемента HE и на входы установки в нуль всех первых триггеров разрядов регистра, Вторая тактовая шина

ll поцключена на входы установки в нуль всех вторых триггеров разоядов регистра.

Нулевой выхоц второго триггера разряда, т.е, выход элемента бу (соответ ственно 6 и 6 ) подключен ны вход элемента установки в единицу первого

35 триггера следующего разряда, т.е. ко входам элемента 2 для второго разряда 2 соответственно.

Устройство работает следующим об40 разом.

Предположим, что в первоначальный мо мент времени - регистр нахоцится в состоянии с высоким потенциалом на выходах элементов 21, 4, 6, 2<, 3, 6, 2, 3>, 5 и с низким потенцив45 лом на выходах элементов 3 <, б, 3ф а 5Q в 4ф ° 5$ и 9 °

При приходе на шину 10 отрицательного импульса (момент 1у. ) через вре» мя, равное задержке срабатывания одна го элемента, íà выхоце элементов 9 и 4 у появляется высокий потенциал (момент 4 ).

В момент Ь нв выходе элементов

2 р 2 g ° 2 и 3 появляется низкий потенциал, твк квк с моментами нв всех их входах действуют высокие. потенциалы.

Низкий потенциал с выхода элемента 2 поступает на вход элемента 3>, нв вьходе которого в момент tg появляется вьк:окий потенциал. Аналогично низкий потенциал с выхода элемента 2 поступает на вход элемента 3 н с эле» мента 2 нв вход элемента 3® и вььзыввет на выходе элементов 3 и 3 в м ом ент 4 g высокий потенциал, В момент t прекращается действие отрицательного импульса нв шине 10, н нв выходах элементов 91, 4 1, 4 и 4 в момент, появляется низкий потенциал.

Низкий потенциал с выходов элементов 4 1 и 4 поступает на входы элементов 5 < и 5 g и вызывает нв выt ходах этих элементов в моментт.8 высокий потенциал. Высокий потенциал с выхода элементов 51 ц 5 поступает на входы элементов 6 и 6 g и вызывает нв выходах этих элементов в момент о низкий потенциал, так как на всех нх входах с момента 4 8 цействуют b сокие потенциалы, В момент 1, приходит отрицательный импульс на шину 11, который, поступая нв входы элементов 6 -6, вызывает в момент высокий потенциал. В момент t I< прекращается действие отрицательного импульса нв шине 11, и нв выходах элементов 61 — 6 появляется в момент t > низкий потенциал. B момент

1@ на выход 12 регистра поступает низкий потенциал, но элемент 2 не переключается, так как нв его выходе уже действует высокий потенциал зв счет низкого потенциала на выходе элемента НЕ

91

В момент 1 прихоцит второй отрицательный импульс на шину 10, и на выходах элементов 91, 4 — 4 в момент t появляется высокий потенциал.

Высокий потенциал с выходов элементов

41 — 4 поступает нв вход элементов

31 - 3 н вызывает нв выходе этих элементов в момент 4 низкий потенциал.

При приходе на тактовые шины 10 и

11 следующих тактовых импульсов регистр работает аналогично.

Из временной диаграммы видно, что сигнал нв выходах элементов 5 и 6 аналогичен сигналу на выходах элементов 5 и 6 и сдвинут на два периода, Сигнал нв выходах элементов 5 н

6 повторяет с инверсией сдвинутый нв один период сигнал нв выходах элеменТоВ 51 н 61, твк как каждый разряд

5 63 регистра нивелирует н задерживает на один такт входной снгнал.

Форм ула и зобретеиия

Регистр сдвига, соцержащий в каждом разряде триггеры и алементы H-HE, выходы которых соединены с одними из входов первых триггеров, другие их входы поцключены к первой тактовой шине, входы вторых триггеров соединены со вторсй тактовой шиной, о т л и ч а Le шийся тем, что, с целью упрощения регистра, в него введен алемент НГ, вход которого соецинен с первой такто1992

6 вой шиной, выход подключен к одним из входов елементов H-HQ выхоц второго триггера каждого разряда подключен к другому входу елемента И-НЕ последую щего разряда.

Источники информации, принятые во внимание при экспертизе:

l„, KpeeB H, Н, и др. Микроелектроиные схемы цифровых устройств. М„

1О Советское рацио, 1975, с, 82.

2, Ивторское свидетельство СССР

N. 305589, кл. Н ОЭ К 23/00, 22.0 9. 6 9.
