Реферат

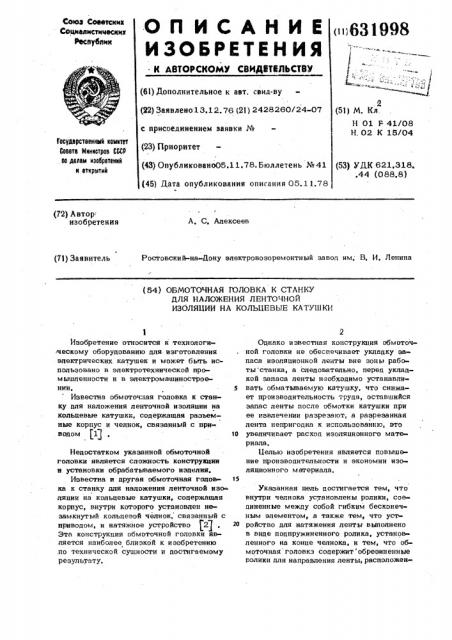

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (! 1) 631998 "" =". " .2 (51) М. Кл.

Н 01 F 41/08

Н. 02 К 15/04 (61) Дополнительное к авт. свид-ву (22) ЗаЯвлЕно 13.12. 76 (21) 2428260/24-07 с присоединением заявки № (23) Приоритет

1 асудврственнв1й иамитет

Савата Иинистрав СССР аа делам нэаарвтений н атнрытнй (43) Опубликовано05.11.78. Бюллетень № 41 (53j УДК 621.318. .44 (088.8) (45) Дата опубликования описания 05.11.78 (72) Автор: изобретения

А, С, Алексеев

Ростовский-на-Дону электровозоремонтный завод им. В. И. Ленина (71) Заявитель (54) ОБМОТОЧНАЯ ГОЛОВКА К СТАНКУ

ДЛЯ НАЛОЖЕНИЯ ЛЕНТОЧНОЙ

ИЗОЛЯЦИИ НА KOllbLIEBbJE КАТУШКИ

Изобретение относится к технологическому оборудованию для изготовления электрических катушек и может быть использовано в электротехнической промышленности и в эпектромашиностроении, Известна обмоточная головка к станку для наложения ленточной изоляции на кольцевые катушки, содержащая разъемные корпус и челнок, связанный с приводом )1j °

Недостатком указанной обмоточной головки является сложность конструкции и установки обрабатываемого иэделия.

Известна и другая обмоточная головка к станку для наложения ленточной изо-. ляции на кольцевые катушки, содержащая корпус, внутри которого установлен незамкнутый кольцевой челнок, связанный с приводом, и натяжное устройство 2

Эта конструкция обмоточной головки является наиболее близкой к изобретению .по технической сущности и достигаемому результату.

Однако известная конструкция обмоточной головки не обеспечивает укладку запаса изоляционной центы вне зоны рабо ты станка, а следовательно, перед укладкой запаса ленты необходимо устанавливать обматываемую катушку, что снижает производительность труда, оставшийся запас ленты после обмотки катушки при ее извлечении разрезают, а разрезанная лента непригодна к использованию, это

10 увеличивает расход изоляционного материала.

Целью изобретения является повышение производительности и экономии изоляционного материала.

Указанная цель достигается тем, что внутри челнока установлены ролики, сое диненные между собой гибким бесконечным элементом, а также тем, что уст20 ройство для натяжения ленты выполнено в виде подпружиненного ролика, установленного на конце челнока, и тем, что обмоточная гоповкз содержит обрезиненные

Ролики для направления ленты, расположен631998

71

Фиг. 2

Составитель Г. Александров

Редактор В. Фельдман Texpeg О. Андрейко Корректор Д. Василина

Заказ 6358/52 Тираж 918 Подписное

ПНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открьггий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектнап, 4
