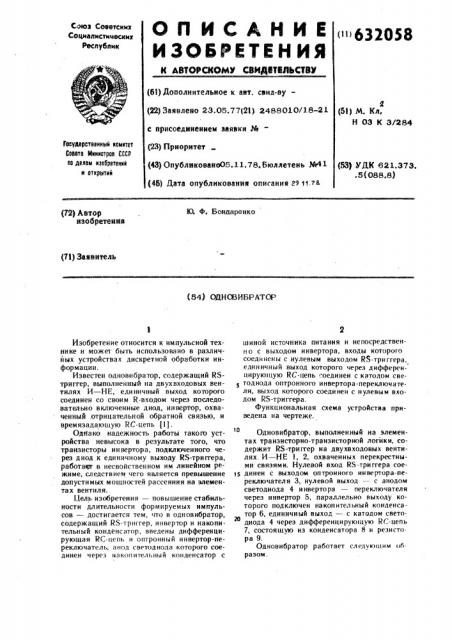

O ll H C A H H K < 632058

ИЗОБРЕТЕНИЯ

Ссиоз Советских

Соцреалистических

Республик

К АВТОРСКОМУ СВИДЙТВЛЬСТВУ (6l) Дополнительное к авт. сеид-ву— (22) Заявлено 23.05.77(2t) 2488010/18-21 с присоединением заявки ¹â€” (23) Приоритет (43) Опублиновано05.11,78. Бюллетень %41 (45) Дата опубликований описаний 2911.78

М (5I) М. Кл, Н 03 К 3/284

Гоеударстввнныв комнтет

Совета Икннстров СССР по делам кэоорвтвннй н открмтнй (53) УДК 621.373..5(088.8) 10. ф. Бондаренко (7l) Заввнтель (54) ОДНСВИБРАТОР

Изобретение относится к импульсной технике и может быть использовано в различйых устройствах дискретной обработки информации.

Известен одновибратор, содержащий RSтриггер, выполненный на двухвходовых вентилях И вЂ” HE, еди ничный выход которого соединен со своим К-входом через последовательно включенные диод, инвертор, охваченный .отрицательной обратной связью, и врем язадающую R C- цеп ь 11 .

Однако надежность работы такого устройства невысока в результате того, что транзисторы инвертора, подключенного через диод к единичному выходу RS-триггера, работа<вг в несвойственном им линейном режиме, следствием чего является превышение допустимых мощностей рассеяния на элемента х ве нтил я.

1Яель изобретения — повышение стабильности длительности формируемых импульсов — достигается тем, что в одновибратор, содержащий RS-триггер, инвертор и накопительный конденсатор, введены дифференцирующая RC-цепь и оптронный инвертор-переключательь, а иод с ветод иода которого соединен через накопительный конденсатор с шиной источника питания и непосредственно с выходом инвертора, входы которого соединены с нулевым выходом RS Tðèããåðà, единичный выход которого через дифференцирующую RC-цепь соединен с катодом све5 тодиода оптронного инвертора-переключателя, выход которого соединен с нулевым входом RS-триггера.

Функциональная схема устройства приведена на чертеже.

Одновибратор, выполненный на элементах транзисторно-транзисторной логики, содержит RS-триггер на двухвходовых вентилях. И вЂ” НЕ l, 2, охваченных перекрестными связями. Нулевой вход RS-триггера соетВ динен с выходом оптронного инвертора-переключателя 3, нулевой выход — с анодом светодиода 4 инвертора — переключателя через инвертор 5, параллельно выходу которого подключен накопительный конденсатор 6, единичный выход — с катодом светодиода 4 через дифференцируюгцую RC-цепь

?, состоящую из конденсатора 8 и резисто. ра 9.

Одновибратор работает следующим ой разом.

632058

В исходном состоянии «а сигнальный вход Я RS-триггера подастся положительное напряжение. При эг< м иа единичном и нулевом выходах триггера действуют соответственно низкий и высокий потенциалы. Под действи6м высокого, уровня напряжения на нулевом выходе триггера гыходной транзистор инвертора 5 насыщен и конденсатор

6 разряжен. Конденсатор 8 разряжен вследствие низкого уровня напряжения на единичном выходе триггера.

Таким образом, на аноде и катоде светодиода 4 действуют одинаково низкие уровни напряжения, вследствие чего светодиод

4 закрыт, что соответствует высокому уровню напряжения на выходе инвертора-переключателя 3.

При поступлении на сигнал ьн ый вход

RS -триггера отрицательного им пульса последний переходит в состояние квазиустойчивого равновесия, характеризуемое высоким уровнем напряжения на единичном и низким — на нулевом выходах триггера.

Выходной транзистор инвертора 5 скачком закрывается, конденсатор 6 начинает заряжаться по цепи: источник питан ия +Е„, сои ротивление в цепи коллектора выходного 25 транзистора инвертора 5, конденсатор 6, общая шина. Напряжение на аноде светодиода 4 возрастает по экспоненте

U = Е„(! — е ), (1) где г„— постоянная времени заряда.

Положительный перепад напряжения с

Зо единичного выхода триггера выделяется на резисторе 9. По мере заряда конденсатора 8 напряжение на катоде светодиода 4 уменьшается по экс<тоненте вида

U„= Е„е. „(2) з5 где <„— постоянная времени цепи заряда конденсатора 8.

Условием возбуждения инвертора-перек„почателя 3 является превышение напряжения на аноде светодиода относительно напряжения на катоде на определенную вели- 4О чину (.,, ) U, При этом светодиод скачкооор <э<<о переходит в проводящее состояние (состояние излучения) . В результате на выходе инвертора-переключателя 3 формируется отрицательный импульс «конец формиро- 45 вания», в<>звращающий RS-триггер в исходное «ос гояиие. На этом цикл формирования установленной длительности заканчивается.

При этом конденсаторы 6 и 8 разряжаются через насыщенные выходные транзисторы вентилей.

С приходом на сигнальный вход три<гера следующего отрицательного импульса цикл работы одновибратора повторяется.

Из выражений (1) и (2) следует, что при <словии г„. = г„= г длительность формируемого одновибратором импульса соответствует выражению

= г!п2. (3)

Из выражения (3) следует, что длительность формируемого одновибратором импульса не зависит от величины напряжения источника питания, а его стабильность определяется в основном стабильностью параметров элементов цепей заряда конденсатора и в первом приближении не зависит от режима работы светодиода.

1! редложенный од <к вибр атор позволяет формировать не только импульс заданной длительности, но и вспомогательный импульс

«конец формирования», что расширяет его функциональные возможности.

Фар,иула изобретения

Одновибратор, содержащий RS -триггер, инвертор и накопительный конденсатор, отличаюи(ийся тем, что, с целью повышения стабильности длительности формируемых импульсов, в него введены дифференцирующая, RC-цепь и оптронный инвертор-переключатель, анод светодиода которого соединен через накопительный конденсатор с шиной источника питания и непосредственно -- с выходом инвертора, входы которого соединены с нулевым выходом RS-триггера, единичный выход которого ч< p« дифференцирующую RC-цепь соединен с кпт дом светодиода оптронного инне(г< ора-псрекл<оч«.;ля, выход которого соединеll с нулевым <ходом RS -триггера.

Источники информации, приняты< во внимание при экспертизе:

1, Авторское свидетельство СССР № 539367, кл, Н 03 К 3/284, 1975. ц щп ание"
