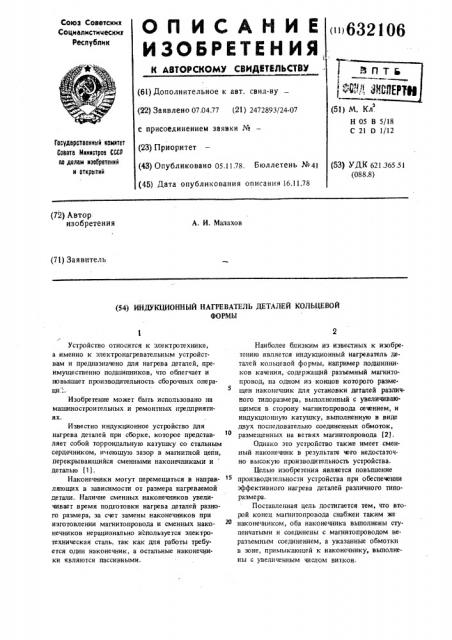

Индукционный нагреватель деталей кольцевой формы
Иллюстрации
Реферат
632106
ЦПИИПИ Заказ бЗб9/58 Тираж 950 Подписное
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
На чертеже изображен магнитопровод нагревателя с обмоткой.
Индуктивный нагреватель содержит магнитопровод, состоящий из двух ветвей 1, 2, наконечника, образующие места посадки деталей 3, 5
4, ось 5, на которой закреплены ветви магии. тдпровода, которые в статическом состоянии образуют зазор 6, и индукционную катушку 7
Каждая ветвь магнитопровода имеет на местах посадки деталей переменное сечение магнито- Ю провода„равное внутренним диаметрам деталей.
Длина -магнитопровода каждого диаметра равна длине, ширине деталей. В устройстве для нагрева деталей каждая ветвь магнитопровода имеет шесть переменных сечений, равных внутренним диаметрам шести четных номеров подшипников, а другая часть — шести нечетным номерам. Таким образом, на устройстве можно нагревать двенадцать выбранных размеров подшипников.
На каждой части магнитопровода установлена 26 половина сетевой обмотки. Половины обмоток включены согласно-последовательно, причем каждая половина обмотки имеет концентрацию витков у небольшого диаметра магтштопровода, что обеспечивает нагрев подшипников с боль- М шим диаметром, Такая конструкция магнитопровода позволяет без дополнительных операций устанавливать и снимать деталь. Наличие у магнитопровода мест посадки различного диаметра обеспечивает нагрев разных по размеру М деталей в равное время с большим КПД устройства.
В статическом состоянии ветви магнитопровода под собственным весом разведены. Под действием магнитного поля ветви магнитопроводов, поворачиваясь на оси, смыкаются. Данное устройство, обладая универсальностью, обеспечивает быстрый нагрев деталей с минимальными затратами времени на подготовительные операции, Формула изобретения
Индукционный нагреватель деталей кольцевой формы, например подшипников качения, содержащий разъемный магнитопровод, на одном из концов которого размещен наконечник для установки деталей различного типоразмера, выполненный с увеличивающимся в сторону магнитопровода поперечным сечением, и индукционную катушку, выполненную в виде двух последовательно соединенных обмоток, размещенных на ветвях магнитопровода, о т л и ч а юшийся тем, что, с целью повышения производительности устройства, второй конец магнитопровода снабжен таким же наконечником, оба наконечника выполнены ступенчатыми и соединены с магнитопроводом неразъемным соединением, а указанные обмотки в зоне, примы,кающей к накойечнику, выполнены с увеличенным числом витков.
Источники информации, принятые во внимание при экспертизе:
1. Авторское свидетельство СССР йе 200045, Н 05 В 5/02, 1966.
2. Авторское свидетельство СССР Р 488371, Н 05 В 5/18, 1972.
