СССР

До Я 1 1

Класс б2, 21

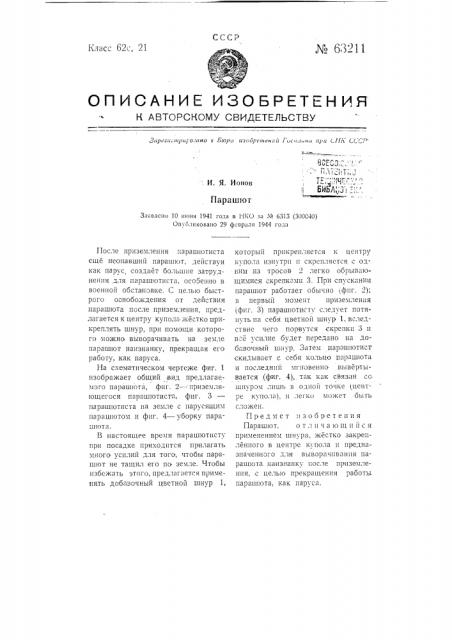

ОПИСАНИЕ ИЗОьретянИя

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ првгоатриролпно в Бюро изобрвтс нп овн.а и i lijill (Иli C LC!

И. Я. Ионов

HBP2IIIH) T

Заявлено 10 июня 1941 гола в HKO аа М 6313 (300040) Опубликовано 29 февраля 1944 гола

После приземления парашютиста еще неопавший парашют, действуя как парус создает большие затруднения,для парашютиста, особенно в военной обстановке. С целью быстрого освобождения от действия параш1ота после приземления, предлагается к центру купола жестко прикреплять шнур, при помощи которого можно выворачивать на земле пэ.рашют наизнанку, прекращая его работу, как паруса.

На схематическом чертеже фиг. 1 изображает общий вид предлагаемого парашюта, фиг. 2 — приземляющегося парашютиста., фиг. 3 парашютиста на земле с парусящим парашютом н фнг. 4 — уборку параш1ота.

В настоящее время парашютисту при посадке приходится прилагать много усилий для того, чтобы парашют не тащил его по земле. Чтобы избежать этого, предлагается применять добавочный цветной шнур 1, которьш прикрепляется и центру купо IB изнутри и скрепляется с одним из тросов о легко обрывающимися скрепкамп 3. При спускании парашют работает обычно I,ôèã. 2); в первьш момент приземления афпг. 3) парашютисту следует потянуть на себя цветной шнур 1, вследствие чего порвутся скрепки 3 и в=с усилие будет передано на добавочный шнур. Затем парашютист скидывает с себя кольцо парашюта и последний мгнове1шо вывертывается (фиг. 4), так как связан со шнуром лишь в одной точке центре купола), и легко может быть сложен.

Предмет изобретения

Парашют, о т;t и ч а ю шийся применением шнура, жестко закрепленного в центре купола и предназначешюго для вывора швання параш|ота наизнанку после приземления. с целью прекращения работы парацпота, как паруса.

К авторскому свидетельству № 63211

Отв. редактор Д. Л, . 11кстилов

Госиланизлат Тип. Госпланиздата, им. Воровского, Калуга Л4538.1. T. 500 экз. 3. 230 фиг. 2. ф г. 1 фи . 3 фИГ. 4
