Способ обессеривания чугуна

Способ обессеривания чугуна

Иллюстрации

Показать все

Реферат

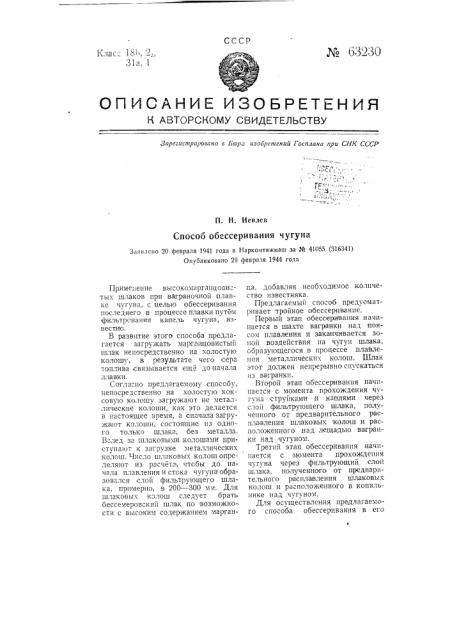

СССР № 03230

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро изобреп ений Госплана при СИК СССР

П. Н. Иевлев

Способ обессеривания чугуна

Заявлено 20 февраля 1941 года в Наркомтяжиаш за ¹ 41055 (316341) Опубликовано 29 февраля 1944 года

Применение высокомарганцовигстых шлаков при ваграночной плавке чугуна, с целью обессеривания последнего в процессе плавки путем фильтрования капель чугуна, известно.

В развитие этого способа предлагается загружать марганцовистый шлак непосредствечно на холостую калошу, в результате чего сера топлива связывается еще до начала плавки.

Сотлев по предлагаемому способу, непосредственно íà холостую коксовую колошу загружают не металлические колоши, как это делается в настоящее время, а сначала загружа|от KO;IQLUH, состоящие пз одного только шлака, без металла.

Вслед за шлаковыми колошами приступают к загрузке металлических колош. Число ш IBKQBblx колош определяют из расчета, чтобы до начала плавления и стока чугуна образовался слой фильтрующего шлака, примерно, в 200 — 300 мм. Для шлаковых колош следует брать бессемеровскнй шлак по возможности с высоким содержанием марганца, добавляя необходимое количество известняка.

Предлагаемый способ предусматривает тройное обессеривание.

Первый этап обессеривания начинается в шахте вагранки над поясом плавления и заканчивается зоной воздействия на чугун шлака, образующегося в процессе плавления металлических ко 101II. Шлак этот должен непрерывно спускаться из вагранки.

Второй этап обессеривання начинается с момента прохождения чугуна струйками и каплями через слой фильтрующего шлака, полученного от предварительного расплавления шлаковых колош и расположенного над лещадыо вагранки над чугуном.

Третий этап обессеривапия начинается с момента прохождения чугуна через фильтру1ощий слой шлака, полученного от предварительного расплавления шлаковых колош и расположенного в копильнике над чугуном.

Для осуществления предлагаемого способа обессеривания в его № 63230

Orr<. редакт<эр Д. Л.,11в.<а< < лов

1 ocrr. rrrrrrrsIrr c Trrrr. Гocrr r rrrrurrrr rrr,

Переделка эта должна обе =печить:

1) создание двух шлаковых фильтро|в до момента расплавления чугуна; одного — на лещади вагранки, другого — в копильни<ке;

2) непрерывный выпуск из вагранки- в вагонетку шлака, получающегося при плавке металличсскон завалки, с целью поддержания определенной толщиньг. и на определенном уровне шлакового фильтра иад лещадью вагранкй ;

3) поступление (сток) чугуна в

KOIIH;II HHK без шлака.

При осуществлении предлагаемого способа в вагранках с конильш;ком обычного типа, без переде, llfll их, число шлаковых колош, подлежащих предварительному раси. га,— лению, ученьшается, примерно, в двя разя, так кя<к вышеуказанный второй этап обессеривания отпадает; в этом случае уменьшается также степень обесссривания.

Предмет изобретения

Способ обессеривяния чугуна марганцовисты<м шлаком в процессе плавки в вагранке с непрерывны ч выпуском шлака металлических кJ" лош, отличающийся тем, что марганцOBKcTI Ilf шлак загружают непосредственно на холостую колошу, с целью связывания серы топлива до начала плавки.
