Способ выплавки ферроникеля

Способ выплавки ферроникеля

Иллюстрации

Показать все

Реферат

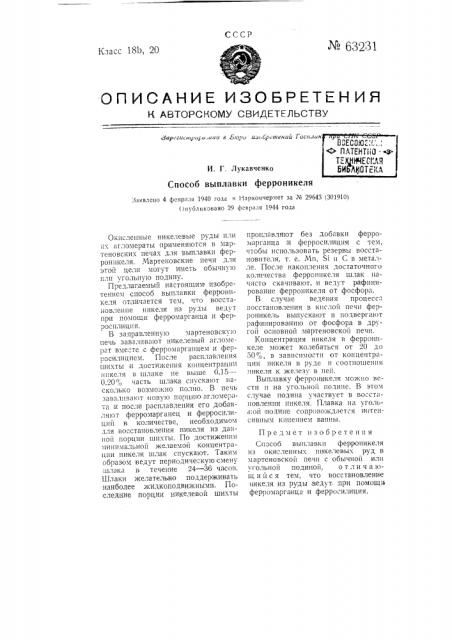

СССР

<- 63231

Класс 18Ь, 20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Лир<.гиинуиро.ани в Бюро ив<. брвтвнии Господин

И. Г, Лукавченко

Способ выплавки ферроникеля

Лаявлено 4 февраля 1940 года в паркомчермег за М 29643 (301910) Опубликовано 29 февраля 1944 года

Предмет изобретения

Способ выплавки ферроникеля из окисленных никелевых руд в мартеновской печи с обычной или угольной подиной, о тл и ч а ишийся тем, что восстановление никеля из руды ведут при помощи ферромарганца и ферросилиция.

Окисленные никелевые руды или

1х агломераты применяются в мартеновских печах для выплавки ферроникеля. Мартеновские печи для этой цели могут иметь обычну|о и III угольную подину.

Предлагаемый настоящим изобретением способ выплавки ферроникеля отличается тем, что восстановление никеля из руды ведут при помощи ферромарганца и ферросилиция.

В заправленную мартеновскую печь заваливают никелевый агломерат вместе .с ферромарганцем и ферросилицием. После расплавления шихты и достижения копцентрапии никеля в шлаке не выше 0,15—

0,20",;, часть шлака спускают насколько возможно полно. В печь заваливают новую порцию агломерата и после расплавления его добавляют ферромарганец и ферросилиций B количестве, необходимом для восстановления никеля из данной порции шпхты. По достижении минимальной желаемой конпентрации ш|келя шлак спускают. Таким образом ведут периодиче".кую смену шлака в течение 24 — 36 часоз.

Шлаки желательно поддерживать наиболее жидкоподвижными:. Послелние порции никелевой шихты проплавляют без добавки ферромарганца и ферроси;шция с тем, чтобы использовать резервы восстановителя, т. е. Мп, Si и С в металле. После накопления достаточного количества ферроникеля шлак наисто скачивают, и ведут рафинирование ферроникеля от фосфора.

В случае ведения процесс". восстановления в кислой печи ферроникель выпускают и подвергают рафинированию от фосфора в другой основной мартеновской печи.

Концентрация никеля в ферроникеле может колебаться от 20 до

50в,, в зависимости от концентрации никеля в руде и соотношения .шкеля к железу в ней.

Выплавку ферроникеля можно вести и на угольной полине. В этом случае подина участвует в во:становлении никеля. Плавка на угольной подите сопровождается интенсивным кипением ванны.
