Залавливающее устройство рыбонасоса

Залавливающее устройство рыбонасоса

Иллюстрации

Показать все

Реферат

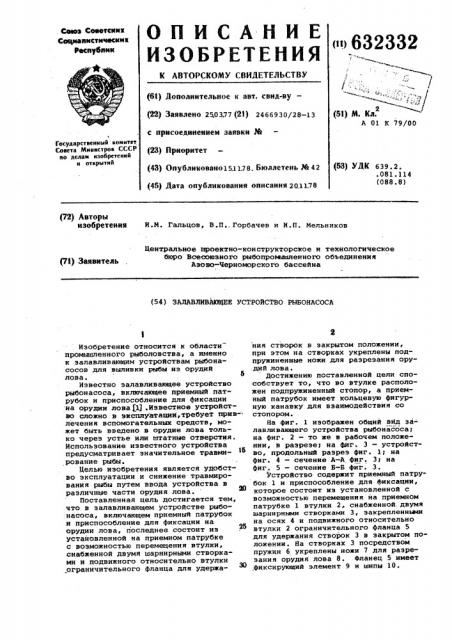

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4:аярз Советсиык

С©цыаиыстычесиыв

Уеспубиыи

< о 632332

1 = -. :; (sl) н. Кл.

A 01 К 79/00 (6l) Дополнительное к авт. свид-ву— (22) Заявлено 2 0377 (21) 2466930/28-13 с присоединением заявки ла (23) Приоритет (43) Опублиновано151178. Бюллетень Рй 42 (45) Дата опубликования описания 201178

Государственный комитет

Совета Министров СССР ао дедам изобретений и открытий (53) УДК 639.2. .081.114 (088.8) (72) Авторы изобретеиия

И.И. Гальцов, В.П,. Горбачев и И.П. Мельников

Центральное проектно-конструкторское и технологическое бюро Всесоюзного рыбопромааленного объединения

Азово-Черноморского бассейна (73) Заявитель (54) ЗАЛАВЛИВИОЩЕЕ УСТРОЙСТВО PHBOHACOCA

Изобретение относится к области промышленного рыболовства, а именно к залавливающим устройствам рыбонаcocos для выливки рыбы из орудий лова.

Известно залавливающее устройство рыбонасоса, включающее приемный патрубок и приспособление для фиксации .на орудии ловаjQ .Известное устройство сложно в эксплуатации,требует прив-. лечения вспомогательных средств, может быть введено в орудие лова только через устье или штатные отверстия.

Использование известного устройства предусматривает значительное травмирование рыбы.

Целью изобретения является удобство эксплуатации и снижение травмирования рыбы путем ввода устройства в различные части орудия лова.

Поставленная цель достигается тем, что в залавливающем устройстве рыбонасоса, включающем приемный патрубок и приспособление для фиксации на орудии лова, последнее состоит из установленной на приемном патрубке с возможностью перемещения втулки, снабженной двумя шарнирными створками и подвижного относительно втулки ограничительного фланца для удержа ния створок в закрытом положении, при этом на створках укреплены подпружиненные ножи для разрезания ору.дий лова.

Достижению поставленной цели способствует то, что во втулке расположен подпружиненный стопор, а приемный патрубок имеет кольцевую фигурную канавку для взаимодействия со стопором.

На фиг. 1 изображен общий вид эа- лавливающего устройства рыбонасоса; на фиг. 2 — то же в рабочем положении, в разрезе на фиг. 3 — устройство, продольный разрез фиг. l„. на фиг. 4 — сечение A-А фиг. 3i на фиг. 5 — сечение Б-Б фиг. 3.

Устройство содержит приемный патрубок 1 и приспособление для фиксации, которое состоит из установленной с возможностью перемещения на приемном патрубке 1 втулки 2. снабженной. двумя шарнирными створками 3, закрепленнюеи на осях 4 и подвижного относительно втулки 2 ограничительного фланца 5 для удержания створок 3 в закрытом положении. На створках 3 посредством пружин 6 укреплены ножи 7 для разрезания орудия лова 8. Фланец 5 имеет фиксирующий элемент 9 и шипы 10, 632332

Ь- Б

Фиг. 4

Фиг. У

Составитель О. Аристов

Редактор Л. Новожилова Техред О.Андрейко Корректор Л. Василина

Заказ 6435/1 Тираж 706 Подписное цНИИПИ ГосУдарственного комитета Совета Министров СССР по делам изобретений и открытий

113035 Москва Ж-35 Раушская наб. д. 4 5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
