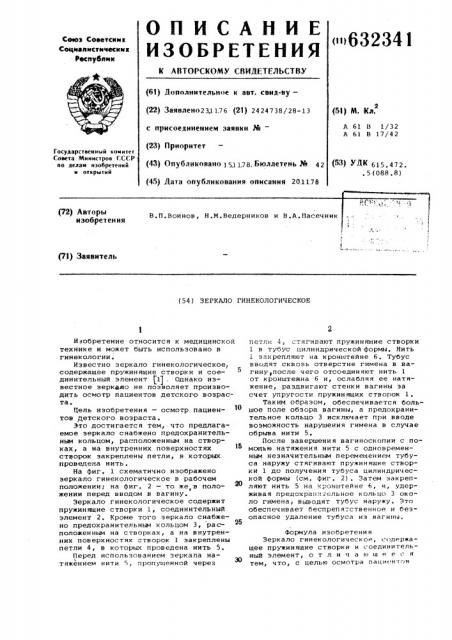

ОПИСАНИЕ

ИЗОБPETЕНИ5l 632341

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскмк

Соцмалистнческмк

Реснублнк (6l) Дополнительное к авт. свнд-ву— (22) Заявлено23,1176 (21) 2424738/28-13 с присоединением заявки РЙ (23) Приоритет (51) N. Кл.

A 61 В 1/32

A 61 В 17/42

Государственный комитет

Совета Министров СССP но делам изобретений и открытий (43) Опубликовано 151 178. Бюллетень Ж 4 2 (5З) УДК 615. 4 72. . 5 (088.8) (45) Дата опубликования описания 20.1178,(l

J (72) Авторы изобретения

В ° П. Воинов, Н.М. Ведерников и В.А. Пасечник (71) Заявитель (54) ЗЕРКАЛО ГИНЕКОЛОГИЧЕСКОЕ

Изобретение относится к медицинской технике и может быть использовано в гинекологии.

Известно зеркало гинекологическое, содержащее пружинящие створки и соединительный элемент fl) . Однако известное зеркало не позволяет производить осмотр пациентов детского возраста.

Цель изобретения — осмотр пациентов детского возраста.

Это достигается тем, что предлагаемое зеркало снабжено предохранительным кольцом, расположенным на створках, а на внутренних поверхностях створок закреплены петли, в которых проведена нить.

На фиг. 1 схематично изображено зеркало гинекологическое в рабочем положении; на фиг. 2 — то же,в поло- З) жении перед вводом в вагину.

Зеркало гинекологическое содержит пружинящие створки 1, соединительный элемент 2. Кроме того зеркало снабжено предохранительным кольцом 3, ðàñположенным на створках, а на внутренних поверхностях створок 1 закреплены петли 4, в которых проведена нить 5.

Перед использованием зеркала на i тяжением нити 5, пропущенной через петли 4, стягивают пружинящие створки

1 в тубус цилиндричес кой формы. Нить

1 закрепляют на кронштейне 6. Тубус вводят сквозь отверстие гимена в вагину после чего отсоеднняют нить 1 от кронштейна 6 и, ослабляя ее натяжение, раздвигают стенки вагины за счет упругости пружинящих створок 1.

Таким образом, обеспечивается большое поле обзора вагины, а предохранительное кольцо 3 исключает при вводе возможность нарушения гимена в случае обрыва нити 5.

После завершения вагиноскопии с помощью натяжения нити 5 с одновременным незначительным перемещением тубуса наружу стягивают пружинящие створки 1 до получения тубуса цилиндрической формы (см. фиг. 2). Затем закрепляют нить 5 на:<ронштейне 6, н, удерживая предохран . eëüíoå кольцо 3 около гнмена, выводят тубус наружу. Это обеспечивает беспрепя-.ственное и безопасное удаление тубуса из вагины, формула изобретения

Зеркало гинекологическое, содержащее пружинящие створки и соединительный элемент, о т л н ч а ю щ е е <-. я тем, что, с целью осмотра пациент-в

632341

1. Патент США В 3841318, кл. 128-20, 1974.

Составитель С Малютина

К. я овчик Ко ектоо H. Ковалева

Редактор Е.

Тираж 661 Подписное

Заказ 6441/2 о комитета Совета Министров СССР

ЦНИИПИ Государственного комитета по дел лам изобретений и открытий

4 5

113035 Москва Ж-35 Раушская наб. g.! I л П ектная, 4

Филиал ППП Патент r ° Ужгород, у, ро

/ детсного возраста, зеркало снабжено предохранительиьж кольцом, расположенньм на створках, а .на внутренних поверхностях створок закреплены петли, в которых проведена нить.

Источники информации, принятые во внимание при экспертизе:
