Устройство для регистрации пневмодинамики внешнего дыхания

Устройство для регистрации пневмодинамики внешнего дыхания

Иллюстрации

Показать все

Реферат

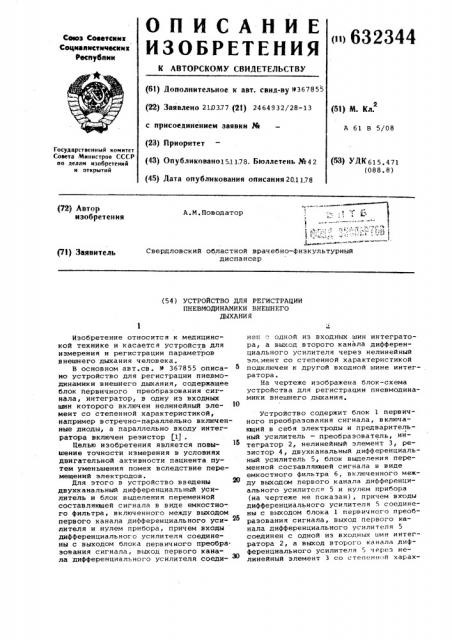

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свид-ву Ю367855 (22) Заявлено 210377 (2!) 2464932/28-13 с присоединением заявки Ю (23) Приоритет (43) Опубликовано15.11.78. Б)оллетень №42 (45) Дата опубликования описания 20.1178 р» 632344

Сеюз Советских

Социалистических

Респубпнк (5!) М. Кл.

A 61 В 5/08

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (5З) УДК 615. 471 (088.8) (72) Автор изобретения

A.Ì.Ïîâîäàòîð

1, ";:,. - ;-. :. - "! .1;—

Свердловский областной врачебно-физкультурный диспансер (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ

ПНЕВМОДИНАМИКИ ВНЕШНЕГО

Дз1ХАНИ Я

Изобретение относится к медицинской технике и касается устройств для измерения и регистрации параметров внешнего дыхания человека °

В основном авт.св. М 367855 описано устройство для регистрации пневмодинамики внешнего дыхания, содержащее блок первичного преобразования сигнала, интегратор, в одну из входных шин которого включен нелинейный элемент со степенной характеристикой, например встречно-параллельно включенные диоды, а параллельно входу интегратора включен резистор (1) .

Целью изобретения является повышение точности измерения в условиях двигательной активности пациента путем уменьшения помех вследствие перемещений электродов.

Для этого в устройство введены двухканальный дифференциальный усилитель и блок выделения переменной составлякщей сигнала в виде емкостного фильтра, включенного между выходом первого канала дифференциального уси- 25 лителя и нулем прибора, причем входы дифференциального усилителя соединены с выходом блока первичного преобразования сигнала, выход первого канала дифференциального усилителя соединен = одной из входных шин интегратора, а выход второго канала дифференциального усилителя через нелинейный элемент со степенной характеристикой подключен к другой входной шине интегратора.

На чертеже изображена блок-схема устройства для регистрации пневмодинамики внешнего дыхания.

Устройство содержит блок 1 первичного преобразования сигнала, включакщий в себя электроды и предварительный усилитель — преобразователь, интегратор 2, нелинейный элемент 3, резистор 4, двухканальный дифференциальный усилитель 5, блок выделения переменной составлякщей сигнала в виде емкостного фильтра 6, включенного между выходом первого канала дифференциального усилителя 5 и нулем прибора (на чертеже не показан), причем входы дифференциального усилителя 5 соединены с выходом блока 1 первичного преобразования сигнала, выход первого канала дифференциального усилителя 5 соединен с одной из входных шин интегратора 2, а выход второго канала дифференциального усилителя 5 через нелинейный элемент 3 со степе»» >я харак632344

Формула изобретения

Устройство для регистрации пневмодинамики внешнего дыхания по авт.

Составитель В. Головин

Редактор Л.Новожилова Техоед Н, Бабурка Корректор Н.Ковалева

Заказ 6441/2 Тираж 661 Попписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035 Москва Ж-35 Раушская наб ° д. 4/5 — с с = х уш ° .с

Филиал ППП Патент „ г. Ужгород, ул. Проектная, 4 теристикой подключен к другой входной щине интегратора 2.

На выходе, дифференциального усилителя действует напряжение, лишенное дрейфующей постоянной составляющей вследствие наличия фильтра 6.

При этом на входе нелинейного эле5 мента 3 отсутствует постоянное смеще ние. Это обеспечивает постоянное подавление нелинейным элементом 3 переменной составляющей сигнала помехи, имекицей амплитуду меньше полезного сигнала независимо от перемещений электродов . Напряжение полезного сигнала подается на интегратор 2 и далее на регистратор. Применение предлагаемого изобретения позволяет повысить l5 точность измерения параметров внешнего дыхания пациента в условиях двигательной активности. св.9367855,отличающееся тем, что, с целью повышения точности измерения в условиях двигательной активности пациента путем уменьшения помех вследствие перемещений электродов, в него введены двухканальный дифференциальный усилитель и блок выделения переменной составляющей сигнала в виде емкостного фильтра, включенного между выходом первого канала дифференциального усилителя и нулем прибора, причем входы дифференциального.усилителя соединены с выходом блока первичного преобразования сигнала, выход первого канала дифференциального усилителя соединен с одной из входных шин интегратора, а выход второго канала дифференциального усилителя через нелинейный элемент со степенной характеристикой подключен к другой входной шине интегратора.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство 9367855, кл. A 61 В Ь/08, 1973.
