Способ очистки поверхности от намагничивающихся частиц
Патент 632412
Авторы
Классы МПК
Способ очистки поверхности от намагничивающихся частиц
Иллюстрации
Реферат

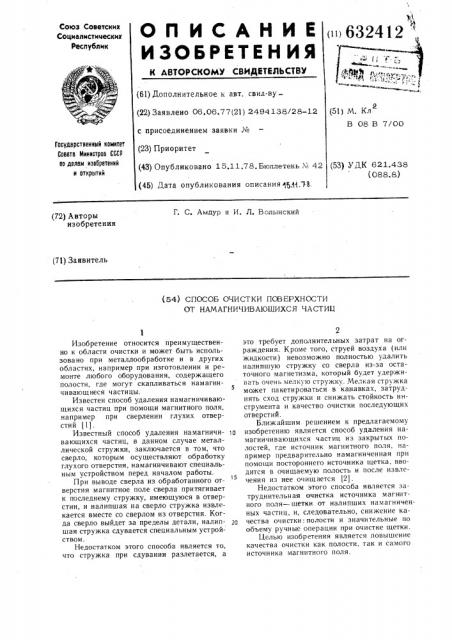

Союз Советских
Социалистических
Республик
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕПЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 06,06.77(21) 2494138/28-12 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.11.78. Бюллетень X. 42 (45) Дата опубликования описания 1 .Н.73. (51) М. Кл
B 08 B 7/00
Государственный комитет
Совета й1инистроа CCCP оо делам иэооретений и открытий (53) УДК 621.438 (088. 8) Г. С. Амдур и И. П, Волынский (72) Авторы изобретения (71) Заявитель (S4) СПОСОБ ОЧИСТКИ ПОВЕРХНОСТИ
ОТ НАМАГНИЧИВАЮЩИХСЯ iACTMU
Изобретение относится преимущественно к области очистки и может быть использовано при металлообработке и в других областях, например при изготовлении и ремонте любого оборудования, содержащего полости, где могут скапливаться намагничивающиеся частицы.
Известен способ удаления намагничиваюшихся частиц при помоши магнитного поля, например при сверлении глухих отверстий (1).
Известный способ удаления намагничиваюшихся частиц, в данном случае металлической стружки, заключается в том, что сверло, которым осуществляют обработку глухого отверстия, намагничивают специальным устройством перед началом работы.
При выводе сверла из обработанного отверстия магнитное поле сверла притягивает к последнему стружку, имеющуюся в отверстии, и налипшая на сверло стружка извлекается вместе со сверлом из отверстия. Когда сверло выйдет за пределы детали, налипшая стружка сдувается специальным устройством.
Недостатком этого способа является то, что стружка при сдувании разлетается, а это требует дополнительных затрат на ограждения. Кроме того, струей воздуха (или жидкости ) невозможно пол ностью удалить налипшую стружку со сверла из-за остаточного магнетизма, который будет удерживать очень мелкую стружку. Мелкая стружка может пакетироваться в канавках, затруднять сход стружки и снижать стойкость инструмента и качество очистки последующих отверстий.
Ближайшим решением к предлагаемому
ip изобретению является способ удаления намагничиваюшихся частиц из закрытых полостей, где источник магнитного поля, например предварительно намагниченная при помощи постороннего источника щетка, вводится в очищаемую полость и после извлечения из нее очищается )2).
Недостатком этого способа является затруднительная очистка источника магнитного поля — шетки от налипших намагниченных частиц, и, следовательно, снижение ка2О чества очистки-.полости и значительные по объему ручные операции при очистке шетки.
Целью изобретения является повышение качества очистки как полости, так и самого источника магнитного поля.
Ь32412
Это достигается тем, что по предлагаемому способу источник магнитного поля перед введением в очищаемую полость помещают в магнитопроницаемую оболочку, совместно с упомянутой оболочкой вводят в очищаеглую полость и выводят из полости, после чего источник магнитного поля извлекают из магнитопроницаемой оболочки и извлеченные частицы с упомянутой оболочки удаляются силами гравитации.
На фиг. 1 показано устройство для реа10 лизации предлагаемого способа, исходное положение; на фиг. 2 — то же, в очищаемой полости.
Источник 1 магнитного поля устанавливают с возможностью осевого перемещения в корпусе 2. В корпусе 2 на своих направляющих 3 устанавливается соосно с источником 1 магнитного поля магнитопроницаемая оболочка 4. Упругие элементы 5, например спиральные пружины, удерживают магнитопроницаемую оболочку 4 в крайнем правом (по чертежу) положении.
Устройство устанавливается против очищаемой полости (или наоборот). Источник
1 магнитного поля приводится в движение вдоль оси, вводится в магнитопроницаемую оболочку 4 и далее перемещается уже вместе с ней. Совместно с магнитопроницаемой оболочкой 4 источник 1 магнитного поля вводится в очищаемую полость. Так как магнитное поле беспрепятственно проходит через оболочку 4, то частицы намагничиваются, притягиваются к источнику магнитного поля и удерживаются магнитным полем на оболочке 4. Спустя некоторое время, достаточное для очистки полости от частиц, источник 1 магнитного поля совместно с магнитопроницаемой оболочкой 4 выводится из очищаемой полости — перемещается вправо (по чертежу) . Вместе с ними извлекаются и прилипшие частицы. Магнитопроницаемая оболочка 4 перемещается за источником 1 магнитного поля упругими элементами 5 до 40 остановки корпусом 2. Источник 1 магнитного поля продолжает при этом движение и выводится из магнитопроницаемой оболочки 4. Все элементы устройства при этом находятся вне очищаемой полости. Магнитопроницаемая оболочка 4 оказывается вне зоны действия магнитного поля. Извлеченные частицы перестают удерживаться на оболочке 4 и под действием сил гравитации удаляются с нее.
Так как оболочка магнитопроницаемая и не имеет остаточного магнетизма, то на ее поверхности не накапливаются удаленные частицы и не требуется дополнительных устройств для ее очистки.
Устройство полностью очищается от налипших частиц, что повышает однородность магнитного поля в очищаемой полости и степень очистки ее от намагничивающихся частиц. Полностью исключается дополнитель ный труд по очистке самого устройства.
Формула изобретения
Способ очистки поверхности от намагничивающихся частиц, преимущественно глухих полостей путем подвода к очищаемой поверхности источника магнитного поля для обеспечения притягивания к нему намагничивающихся частиц, последующего отвода источника и удаления с него намагничиваюшихся частиц, отличающийся тем, что, с целью повышения производительности труда и эффективности очистки, источник магнитного поля перед подводом его к очишаемой поверхности помещают в магнитопроницаемую оболочку, а удаление частиц осуществляют путем снятия магнитопроницаемой оболочки.
Источники информации, принятые во внимание при экспертизе:
1. Патент США № 3204492, кл. 77 — 5, 1970.
2. Авторское свидетельство СССР № 220270, кл. В 24 Q 4/02, 1970.
632412
Составитель Б. Ярков
Редактор Л. Батанова Техред О. Луговая Корректор В. Ссрдюк
Заказ 6456/6 Тираж 700 Подппс <ое
JHP1HHH Государственного комитета Совета Мин:г-,ро» СССР по делам изобретен ий и отк р ыт и и
113035, Москва, Ж-35, Раушская иаб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, I
