Реферат

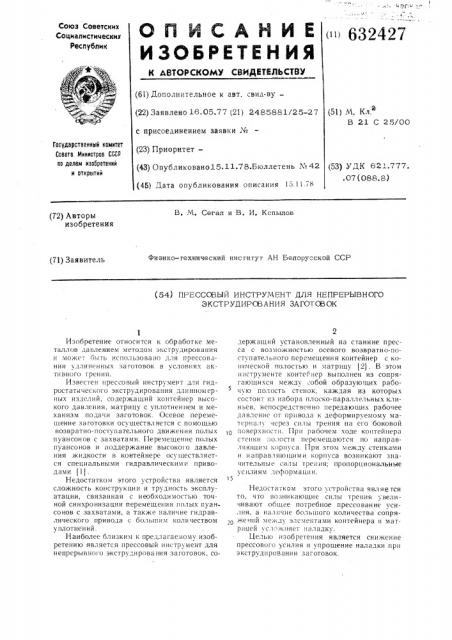

« 632427

Союз Советских

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (á1) Дополнительное к авт. свид-ву— (22) Заявлено 16.05.77 (21) 2485881/25-27 с присоединением заявки .% (23) Приоритет— (43) Опубликовано15.11.78.Бюллетень М 42 (45) Дата опубликования описания 15.11.78 (51) М. Кл.

В 21 С 25/00

Государственный комитет

Совета Министров СССР оо делам изобретений н открытий (53) УДК 62 -777..07 (088.8) B. М. Сегал и В. И. Копылов (72) Авторы изобретения

Физико-гехнический инсгигуг АН Белорусской ССР (71) Заявитель (54) ПРЕССОВЫЙ ИНСТРУМЕНТ ДЛЯ НЕПРЕРЫВНОГО

ЭКСТРУДИРОВАНИЯ ЗАГОТОВОК

Изобретение относится к обработке металлов давлением методом экструдирования и может быть использовано для прессования iäëèíåíных заготовок в условиях активного трения.

Известен прессовый инструмент для гидростатического экструдирования длинномерных изделий, содержащий контейнер высокого давления, матрицу с уплотнением и механизм подачи заготовок. Осевое перемещение заготовки осуществляется с помощью возвратно-поступательного движения полых пуансонов с захватами. Г1еремещение полых пуансонов и поддержание высокого давления жидкости в контейнере осу ществляется специальными гидравлическим и приводами (l j.

Недостатком этого устройства является сложность конструкции и трудность эксплуатации, связанная с необходимостью точной синхронизации перемещения полых пуансонов с захватами, а также наличие гидравлического привода с большим количеством уплотнений.

Наиболее близким к предлагаемому изобретению является прессовый инструмент для непрерывного экструдирования заготовок, содержащий установленный на станине пресса с возможностью осевого возвратно-поступательного перемещения контейнер с кошгческой полостью и матрицу (2) . B этом инструменте контейнер выполнен из сопрягающихся между обой образующих рабо5 чую полость стенок, каждая иа которых состоит из набора плоско-параллельных клиньев, непосредственно передающих рабочее давление 0Т привода к деформируемому материалу через силы трения на его боковой поверхности. При рабочем ходе контейнера стенки по locTH перемещаются по направляющим корпуса. При этом между стенками и направляющими корпуса возникают значительные силы грег,ня; пропорциональные усилиям деформации.

Недостатком этого устройства является то, что возникающие силы трения увеличивают общее потребное прессование усилия. а наличие большого количества сопря,и жеишй между элементами контейнера и матрицей усложняет наладку.

Целью изобретения является снижение прессового усилия и упрощение наладки при экструдировании заготовок.

632427

Формула изобретения

Эта цель дости гается тем, что п редл агаемый инструмент снабжен соосно размещенным на заходном торце контейнера и связанным с ним посредством подпружиненных тяг з-хватом для перемещения заготовки в направлении прессования при поступательном движении контейнера, а также взаимодействующим с захватом, размещенным на станине пад цанговым захватом цанговым зажимом для стопорения заготовки при возвратном движении контейнера.

На чертеже приведено предлагаемое устройство., общий вид.

Устройство содержит контейнер 1 для активного прессования с конической полостью, установленный с возможностью возвратно-поступательного перемещения вдоль оси, и матрицу 2. Полость контейнера, обращенная к матрице 2, выполнена цилиндрической. На заходном торце контейнера 1 установлен цанговый захват 3, корпус 4 которого соединен с контейнером посредст/ вом подпружиненных тяг 5, обеспечивающих постоянный поджим цанговых кулачков 6 к боковой поверхности заготовки 7 и к торцу контейнера 1, а цанговый зажим 8 установлен на станине пресса 9. Цанговые кулачки 10 зажима 8 соединены.с цанговыми кулачками 6 захвата 3 пружиной 11 сжатия, которая постоянно поджимает кулачки

10 к боковой поверхности заготовки 7.

Корпус 4 захвата 3 соединен с траверсой пресса (на чертеже не показана).

Инструмент работает следующим образом. При ходе траверсы вниз (левая половина фиг. 1) происходит захват заготовки 7 кулачками 6 цангового захвата 3 и она вместе с контейнером 1 начинает перемещаться к матрице 2, при этом происходит распрессовка заготовки 7 и она заполняет полость контейнера 1. При дальнейшем ходе контейнера 1 за счет обратного угла и его конической полости на поверхности заготовки 7 возникают активные силы трения т. Происходит захват обрабатываемого материала полостью контейнера и его выдавливание в очко матрицы 2. При этом заготовка 7 свободно выходит из цангового зажима 8, кулачки 10 которого в это время разжаты.

При обратном ходе траверсы вверх (правая половина на фиг. 1) кулачки 6 цангового захвата 3 разжимаются и отпускают заготовку 7 и посредством пружины сжатия

11 поджимают цанговые кулачки. 10 цанго5 вого зажима 8 к заготовке 7, предотвращая перемещение заготовки вверх.

Указанный цикл повторяется несколько раз до тех пор,пока вся длинномерная заготовка 7 не проэкструдирует в матрицу 2.

Использование изобретения позволит уменьшить потребное уси те прессования (в зависимости от степени деформации) в 2 — 5 раз и значительно упростить наладку инструмента.

Инструмент прост и надежен, что поз15 воляет испсльзова ть его на стандартном прессовом оборудовании и прессовать труднодеформируемые стали и. сплавы при температурах горячей деформации. Кроме того, он может быть использован в поточной линии на установках для непрерывной разливки слитков.

Прессовый инструмент для непрерывного экструдирования заготовок, содержащий установленный на станине пресса с возможностью осевого возвратно-поступательного перемещения контейнер с конической полостью и матрицу, отличаюи(ийся тем, что, с целью уменьшения прессового усилия и упрощения наладки, он снабжен соосно размещенным на заходном торце контейнера и связанным с ним посредством подпружиненных тяг захватом для перемещения заготовки в направлении прессования при поступательном движении контейнера, а также взаимодействующим с захватом, размещенным à станине над цанговым захватом цанговым зажимом для стопорения заготовки при возвратном движении контейнера.

Источники информации, принятые во внимание при экспертизе:

1. Патент Англии № 1167725, М. Кл. В 3 р, 2. Авторское свидетельство СССР

45 № 533418, кл. В 21 С 27/00, 1976.
