Штамп для изготовления кольцевых деталей
Иллюстрации
Реферат
Союз Советских
Социалистических
Реслублик

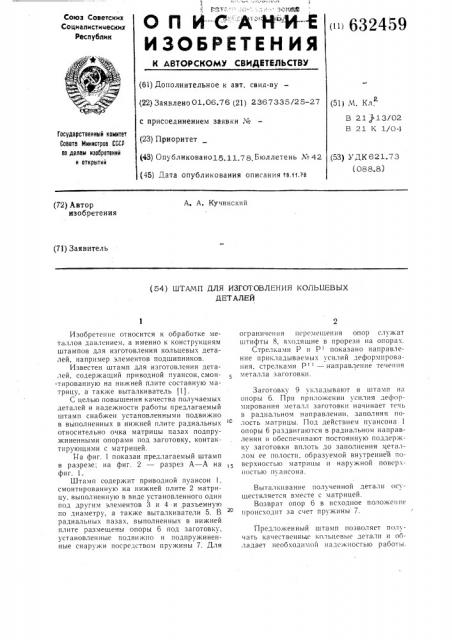

О П И-С А" Н" и Е (ii 632459
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 01.06.76 (21) 2367335/25-27 (51) М. Кл.
В 21 Р13/02
В 21 К 1/О 3 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано15.11.78 Бюллетень ¹ 42 (45) Дата опубликования описания 18,11,r8
Государственный комитет
Совета Министров CCCP оо делам изобретений и открытий (53) УДК 621.73 (088.8) А. А. Кучинский (72) Автор изобретения (71) Заявитель (54) ШТАМП ДЛЯ ИЗГОТОВЛЕНИЯ КОЛЬЦЕВЫХ
ДЕТАЛЕЙ
Изобретение относится к обработке металлов давлением, а именно к конструкциям штампов для изготовления кольцевых деталей, например элементов подшипников.
Известен штамп для изготовления деталей, содержащий приводной пуансон, смонтированную на нижней плите составную матрицу, а также выталкиватель (1).
С целью повышения качества получаемых деталей и надежности работы предлагаемый штамп снабжен установленными подвижно в выполненных в нижней плите радиальных относительно очка матрицы пазах подпружиненными опорами под заготовку, контактирующими с матрицей.
На фиг. 1 показан предлагаемый штамп в разрезе; на фиг. 2 — разрез А — А на фиг. 1
Штамп содержит приводной пуансон 1, смонтированную на нижней плите 2 матрицу, выполненную в виде установленного один под другим элементов 3 и 4.и разъемную по диаметру, а также выталкиватели 5. В радиальных пазах, выполненных в нижней плите размещены опоры 6 под заготовку, установленные подвижно и подпружиненные снаружи посредством пружины 7. Для ограничения переме|цения опор служат штифты 8, входящие в прорези íà опорах.
Стрелками P u P показано направление прикладываемых усилий деформирования, стрелками P — направление течення металла заготовки.
Заготовку 9 укладывают в штамп иа опоры 6. При приложении усилия деформирования металл заготовки начинает течь в радиальном направлении. заполняя полость матрицы. Под действием пуансона 1 опоры 6 раздвигаются в радиальном направлении и обеспечивают постоянную поддержку заготовки вплоть до заполнения металлом ее полости, образуемой внутренней поверхностью матрицы и наружной поверхностью пх ансона.
Выталкивание полученной детали осуществляется вместе с матрицей.
Возврат опор 6 в исходное положение происходит за счет пружины 7.
Предложенный штамп позволяет получать качественные кольцевые детали и обладает необходимой надежностью работы.
632469
Формула изобретения фиг.1
Фиг 2
Составитель A. Быстров
Редактор Г. Мозжечкова Техред О. Луговая Корректор А. Власенко
Заказ 645918 Тираж 1045 По.цгисное
11НИИПИ Государственного комитета Совета Министров СССР ио делам изобретений и откр ьи ий! I 3035, Москва, Ж-35, Ра инская иао., д. 4/5
Филиал Г111П «Патент», г. Ужгород, ул. Проектная, 4
Штамп для изготовления кольцевых деталей, содержащий приводной пуансон, смонтированную на нижней плите составную матрицу, а также выталкиватель, отличаюшийея тем, что, с целью повышения качества получае Il lx деталей и надежности работы, он снабжен установленными подвижно в выполненных в нижней плите радиальных относительно очка матрицы пазах подпруж!lнепными опорами под заготовку, K0ii-га:ктпруIÎIII,H IH с матрицей.
Источники информации, принятые во в и!- мание при экспертизе:
1. Сторохкев М. В. и др. Техно.1оп я ковки и горячей штамповки цветных метал 1oI3 и сплавов. М., «Выспгая школа», 1967.
10 с. 200.
