Устройство для обработки конических поверхностей на токарном станке

Устройство для обработки конических поверхностей на токарном станке

Иллюстрации

Показать все

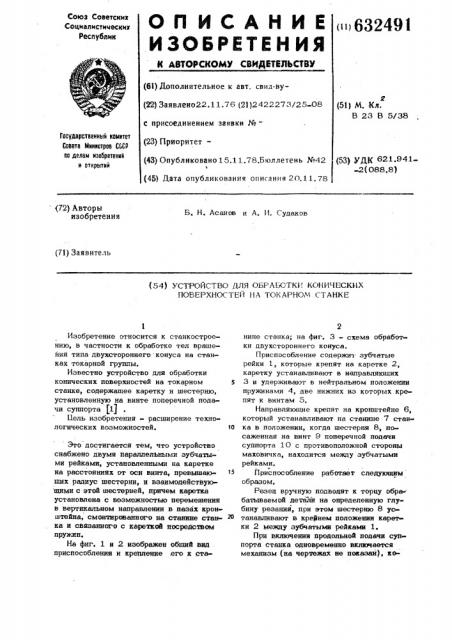

Реферат



632491 торый создает усилие Р, прикладываемое к каретке, шестерня 8 входит в зацепление с нижней зубчатой рейкой и передает вращение на винт 9 поперечной подачи суппорта 10, По достижении перехода конусности усилие P снимается и подается усилие Р, шестерня входит в зацепление с верхней зубчатой рейкой, продолжая катиться HB чинает вращаться в обратном направлении 1О и суппорт приобретает движение в противоположную сторону.

По окончании обработки детали суппорт возвращают в исходное положение и цикл обработки повторяют. 13

При изменении угла конусности Ц. (см. фиг. 3) производят замену шестерни 8. Угол конусности связан с диаметром шестерни соотношением =сц-с1

29 где d- — угол конусности;

Ь вЂ” шаг резьбы винта поперечной подачи c IIopTB

З вЂ” диаметр шестерни. И

Прн обработке деталей другого профиля отключают механизм, передающий попеременное усилие на каретку 2 с укрепленными на ней зубчатыми рейками 1, каретка пружинами 4 устанавливается в Ю нейтральное положение и станок используют по прямому назначению.

Использование приспособления для обработки, двухсторонних конусов типа приводных барабанов для ленточных экскаваторов позволит увеличить производительность станочного парка более чем B

3 раза, улучшить качество обрабатываемой поверхности.

Формула изобретения

Устройство для обработки конических поверхностей на токарном станке, содержащее каретку и шестерню, установленную на винте поперечной подачи суппорта о т л и ч а ю щ е е с я тем, что, с целью расширения технологических возможностей, оно снабжено двумя параллельными зубчатыми рейками, установленными на каретке на расстояних от оси винта, превышающих радиус шестерни, и взаимодействующими с этой шестерней, причем каретка установлена с возможностью перемещения в вертикальном направлении в пазах кронштейна, смонтированного на станине станка и связанного с кареткой посредством пружин.
