Союз Советских

Социалистических

Республик

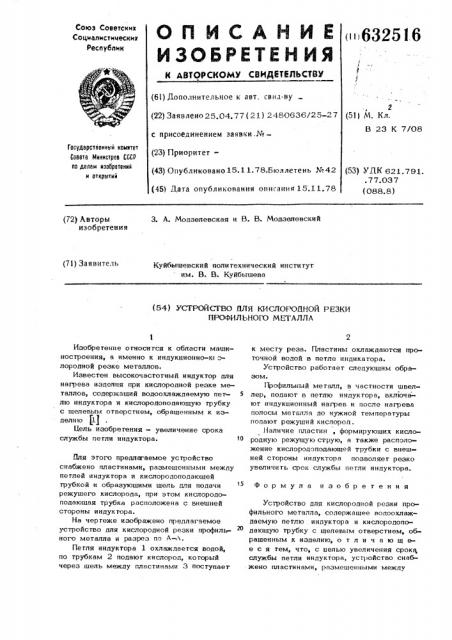

ОПИСАНИЕ 632516

ИЗОБРЕТЕНИЯ

Е

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2 (51) M. Кл.

В 23 К 7/08 (á1) Дополнительное к авт. свил-ву (22) Заявлено 25.04.77 (21) 2480636/25-27 с присоединением заявки.№вЂ” (23) Приоритет— (43) Опубликовано15.11.78.Бюллетень ¹42 (45) Дата опубликования описания 15.11.78

Государственный комитет

Совета Министров СССР оо делам изооретений и открытий (53) УДK 621.791. . 77.037 (088.8) 3. А. Модзелевская и B. В. Модзелевский (72) Авторы изобретения

Куйбьпневский политехнический институт им. В. В. Куйбышева (71) Заявитель (54-) УСТРОЙСТВО ДЛЯ КИСЛОРОДНОЙ РЕЗКИ

ПРОФИЛЬНОГО МЕТАЛЛА

Изобретение относится к области машиностроения, а именно к индукционно-K(2лородной резке металлов.

Известен высокочастотный индуктор для нагрева изделия при кислородной резке металлов, содержащий водоохлаждаемую петлю индуктора и кислородоподаюшую трубку с щелевым отверстием, обращенным к изделию (1 J

Бель изобретения — увеличение срока службы петли индуктора. î

Для этого предлагаемое устройство снабжено пластинами, размешенными между петлей индуктора и кислоролоподаюшей трубкой и образующими шель для подачи режушего кислорода, при этом кислородоподающая трубка расположена с внешней стороны и ндук тор а.

На чертеже изображено предлагаемое устройство для кислородной резки профиль ного металла и разрез по А- i.

Петля индуктора 1 охлаждается водой, по трубкам 2 подают кислорол, который через шель между пластинами 3 поступает к месту реза. Пластины охлаждаются проточной водой в петле индикатора.

Устройство работает следуюшим образом.

Профильный металл, в частности швеллер, подают в петлю индуктора, включают индукционный нагрев и после нагрева полосы металла до нужной температуры подают режущий кислород.

Наличие пластин, формируюших кислородную режущую струю, а также расположение кислородоподаюшей трубки с внешней стороны индуктора позволяет резко увеличить срок службы петли индуктора.

Формула изобретения

Устройство для кислородной резки профильного металла, солержашее волоохлаждаемую петлю индуктора и кислородоподающую трубку с шелевым отверстием, о6рашенным к изделию, о т л и ч а ю ш ее с я тем, что, с целью увеличения срокц, службы петли индуктора, устройство снабжено пластинами, размещенными между
