Реферат



т

: v.: !

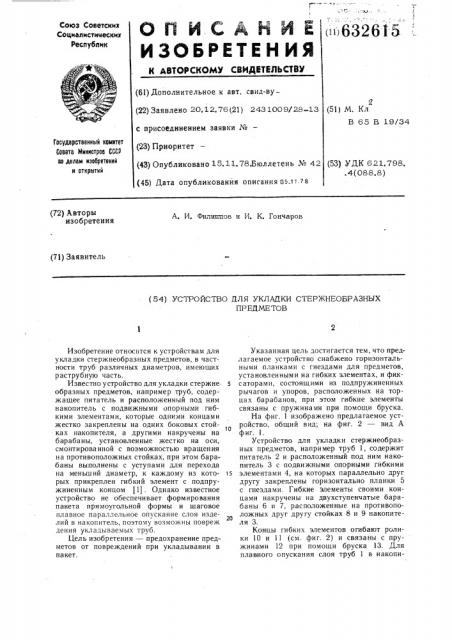

О П И C А Н И Е (j>jgjggg>g"

И ЗОБРЕТЕ Н ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 20.12.76(21) 2431009/28-13 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 15. 11.78.Бюллетень № 42 (45) Дата опубликования описания оэ.1 .тa

Я (51) М. Кл

B 65 В 19/34

Государственный комитет

Совета Мнннстров СССР во делам нзооретеннй и открытий (53) УДК 621.798..4(088,8) (72) Авторы изобретения

А. И. Филиппов и И. К. Гончаров (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ СТЕРЖНЕОВРАЗНЫХ

ПРЕДМЕТОВ

Изобретение относится к устройствам для укладки стержнеобразных предметов, в частности труб различных диаметров, имеющих р астру бную часть.

Известно устройство для укладки стержне образных предметов, например труб, содержащее питатель и расположенный под ним накопитель с подвижными опорными гибкими элементами, которые одними концами жестко закреплены на одних боковых стойках накопителя, а другими накручены на о барабаны, установленные жестко на оси, смонтированной с возможностью вращения на противоположных стойках, при этом барабаны выполнены с уступами для перехода на меньший диаметр, к каждому из которых прикреплен гибкий элемент с подпружиненным концом (1) . Однако известное устройство не обеспечивает формирования пакета прямоугольной формы и шаговое плавное параллельное опускание слоя издего лии в накопитель, поэтому возможны повреж дения укладываемых труб.

Цель изобретения — предохранение предметов от повреждений при укладывании в пакет.

Указанная цель достигается тем, что предлагаемое устройство снабжено горизонтальными планками с гнездами для предметов, установленными на гибких элементах, и фиксаторами, состоящими из подпружиненных рычагов и упоров, расположенных на торцах барабанов, при этом гибкие элементы связаны с пружинами при помощи бруска.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — вид А фиг. 1.

Устройство для укладки стержнеобразных предметов, например труб 1, содержит питатель 2 и расположенный под ним накопитель 3 с подвижными опорными гибкими элементами 4, на которых параллельно друг другу закреплены горизонтально планки 5 с гнездами. Гибкие элементы своими концами накручены на двухступенчатые барабаны 6 и 7, расположенные на противоположных друг другу стойках 8 и 9 накопителя 3.

Концы гибких элементов огибают ролики 10 и 11 (см. фиг. 2) и связаны с пружинами 12 при помощи бруска 13. Для плавного опускания слоя труб 1 в накопи6326)5 тель 3 нг торцовой части двухступенчатых барабанов 7 расположены симметрично по окружности упоры 14 фиксаторов с подпружиненными пружинами 15 рычагами 16, установленными во втулках 17 на стойках 9.

1-1 акопитель 3 выполнен поворотным на оси 18.

Работает устройство следуюшим образом.

Трубы из питателя 2 поступают в гнезда планки 5 накопителя 3. Для того, чтобы сформировать пакет прямоугольной формы из труб, имеющих раструб только с одного конца, необходимо, чтобы ряд труб с раструбами с одной стороны был смещен по отношению к другому ряду труб в другую сторону на длину раструбной части. Поэтому, когда ряд труб уложен, накопитель 3 со стойками 8 и 9 для укладки второго ряда разворачивают на оси 18 относительно питателя 2 на 180 . При этом противоположный конец рычага 16 входит в зацепление с питателем 2 и, поворачиваясь на оси во втулке 17, выводит рычаг 16 из зацепления с упором 14 барабана 7. Под действием веса уложенных труб происходит поворот барабанов и одновременное удлинение гибких элементов 4 на всех барабанах 6 и 7 за счет перехода с большего диаметра на меньший. Растягиваются пружины 12, закрепленные на бруске 13, обеспечивая тем самым опускание планок 5 со слоем изделий строго параллельно дну накопителя 3 на величину одного диаметра, т. е. до следующего упора 14 барабана 7. Положение барабанов фиксируется рычагом 16 при помоши пружины 15. П ри ос вобождении накопителя 3 от сформированного паке5 та из-за пружин 12 брусок 13 и планки 5 гибкими элементами 4 возвращаются в исх одное по л ож е н ие.

Таким образом обеспечивается укладка стержнеобразных предметов в пакеты прямоугольной формы и шаговое плавное опускание слоя изделий параллельно дну накопителя.

Формула изобретения

У стройство для укладки стержнеобразных предметов, содержащее питатель для предметов и расположенный под ним накопитель, имеющий гибкие элементы с пружинами и барабаны для гибких элементов, 20 огличаюи1ееся тем, что, с целью предохранения предметов от повреждения при укладке, оно снабжено горизонтальными планками с гнездами для предметов, установленными на гибких элементах, и фиксаторами, 25 состоящими из подпружиненных рычагов и упоров, расположенных на торцах барабанов, при этом гибкие элементы связаны с пружинами при помощи бруска.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР № 348436, кл. В 65 В 19/34, 1970.

15 фее. 2

Составитель И. Хаустов

Редактор Е. Яковчик Техред О. Луговая Корректор 1. Веселовская

Заказ 6485/! 7 Тираж 1033 Подписное

ПНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий ! 13035, Москва, Ж-35, Раушекая наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
