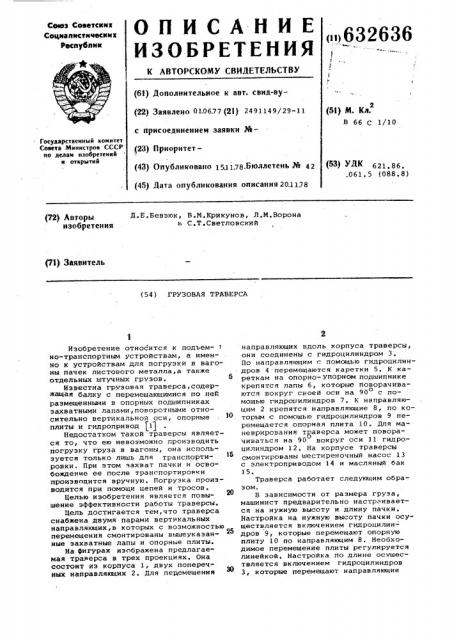

Реферат



632636

2 вдоль корпуса. Затем машинист приступает к погрузке пачек листового металла. Захват производится следующим образом : машинист ставит траверсу опорной плитой 10 на пачку, включает гидроцилиндры 7 поворота лап и подводит их под пачку при помощи гидроцилиндров 4, которые перемещают каретки 5 по направляющим 2.

Отключение гидроцилиндров производится конечным выключателем.

После переноса пачки лапы гидроцилиндрами возвращаются в исходное положение.

Формула изобретения

Грузовая траверса, содержащая балку с перемещающимися по ней размещенными в опорных подшипниках захватными лапами, поворотными относительно вертикальной оси, опорные плиты и гидропривод, отличающаяся тем,что с целью повышения эффектив5 ности работы траверсы, она снабжена двумя парами вертикальных направляющих, в которых с возможностью перемещения смонтированы вышеуказанные захватные лапы и опорные плиты.

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 173904 кл, В 66 С 1/28, от

09.03.1964 г.

632636

Составитель И.Федосова

Техред 3 Фанта Корректор Е.Папп

Редактор JI.Áàãëàé

Филиал ППП Патент, г.ужгород, ул. Проектная, 4

Заказ 6487/18 Тираж 1005 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, K-35, Раушская наб., д.4/5
