Прибор для загибания фальцев на кровельном железе

Прибор для загибания фальцев на кровельном железе

Иллюстрации

Показать все

Реферат



СССР

Класс 7с, 4

63276

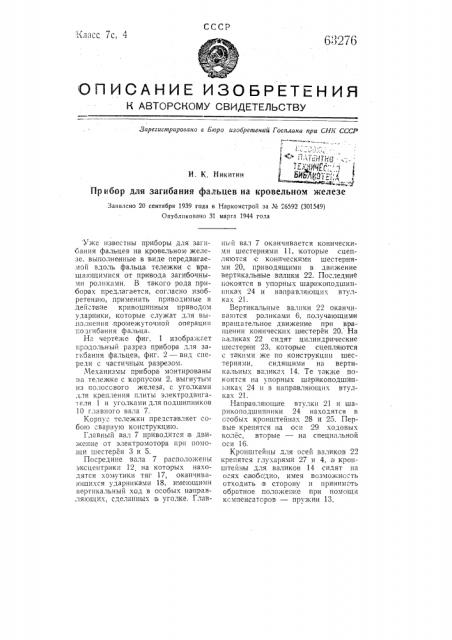

ОпиСАние иЗОБРетения

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3арегистрировано в Бюро изобретений Госплана при СНК СССР

5. = -" È×Ãñ,;И. К. Никитин ЬИ 9;- -,, Пр ибор для загибания фальцев на кровельном железе

Заявлсно 20 сентября 1939 года в Наркомстрой за X 26592 (301549) Опубликовано 31 марта 1944 года

Уже известны приборы для загпбания фальцев на кровельном железе, выполненные в виде передвигаемой вдоль фальца тележки с вращающимися от привода загибочными роликами. В такого рода приборах предлагается, согласно изобретению, применить приводимые в действие кривошипным приводом ударники, которые служат для выполнения промежуточной операции годгибания фальца.

На чертеже фиг. 1 изображает продольный разрез прибора для загйбания фальцев, фиг. 2 — вид спереди с частичным разрезом.

Механизмы прибора монтированы па тележке с корпусом 2, выгнутым нз полоссвого железа, с уголками для крепления плиты электродвига.: еля 1 и уголками для подшипников

10 главного вала 7.

Корпус тележки представляет собою сварную конструкцию.

Главныи вал 7 приводится в движение от электромотора прп помощи шестерен 3 и 5.

Посредине вала 7 расположены эксцентрики 12 на которых находятся хомутики тяг 17, оканчивающихся ударника ми 18, имеющими вертикальный ход в особых направ- яющих, сделанных в уголке. Главпь и вал 7 оканчивается коническими шестернями 11, которые сцепляются с коническими шестернями 20, приводящими в движение вертикальные валики 22. Последние покоятся в упорных шарикоподшипнпкаx. 24 и направ IEIQIIlих втулках 21.

Вертикальные валики 22 оканчиваются роликами 6, получающими вращательное движение при вращении конических шестерен 20. -На валиках 22 сидят цилиндрические шестерни 23, которые сцепляются с та кими же по конструкции шестернями, сидящими на вертикальных валиках 14. Те также покоятся на упорных шарикоподшипьиках 24 и в направляющих втулках 21.

Направляющие втулки 21 и шарикоподшипники 24 находятся в особых кронштейнах 28 и 25. Первые крепятся на оси 29 ходовых колес, вторые — на специальной оси 16.

Кронштейны для осей валиков 22 крепятся глухарями 27 и 4, ai кронштейны для валиков 14 сидят на осях свободно, имея возможнссть отходить в сторону и приним "òü обратное положение при помощи ксмпенсатсров — пружин 13. № 63276

В передней части машины íà в алике 14 помимо ролика 6 имеется ролик 15 с,винтовой поверхностью, имеющий возможность перемещаться по вертикали и. принимать обратное положение при помощи компенсатора пружины, В хвостовой части прибора валики 22 и 14 оканчив аются только роликами 6.

Hai осях 29 насажены ходовые колеса 26, которые вращаются в шарикоподшипн иках 9. Для более мягкого хода на ходовые колеса одевается резина 8.

Для продвижения прибора по кровле служат ручки 19, или, ai целях безопасности, можно спускать прибор на тросике В последнем случае во время прод вижен ия прибора по кровле (aaepxy — вниз) один рабочий находится в безоцаспом месте — за коньком крыши и отпускает тросик, .а другой рабочий находится около прибора,включает и выключает мотор ж ведет наблюдение за правильностью работы прибора по загибке вертикальн1с1о фальца железной кровли.

Принцип работы прибора состоит и том, что шов вертикального фальца кровли проводится в передней части прибора между роликами 6 и

rtpH помощи винтового ролика 15 загибается под прямым углом. Далее шов, проходя к хвостовой части, к другой паре роликов 6 л проходя под ударника ми 18, приводится в нормальное положение. При помощи второй пары роликов 6 шов получает окончательный прижим.

Предмет изобретения

1. П|рибор для затибания фальцев ца кровельном железе, выполненный в виде передвигаемой вдоль фальца тележки: с,вращаемыми от привода загибочньгми роликами, 0 т л и ч à Io шийся применением приводимых в действие кривошипным приводом ударников 18 для выполнения промежуточной операции подгибания фальца.

2. В приборе по и. 1 применение над одним из роликов. 6 передней. пары ролика 15 с винтовой поверхностью.

К авторскому свидетельству № 63275

Отв, редактор Д. А. Ии.отйлов

Госпланиздат Гип. Госпланиздата, им. Боровского, Калчга Л45384. Т. 500 экз. 3. 230
