Автомат для нанесения гальванических покрытий

Автомат для нанесения гальванических покрытий

Иллюстрации

Показать все

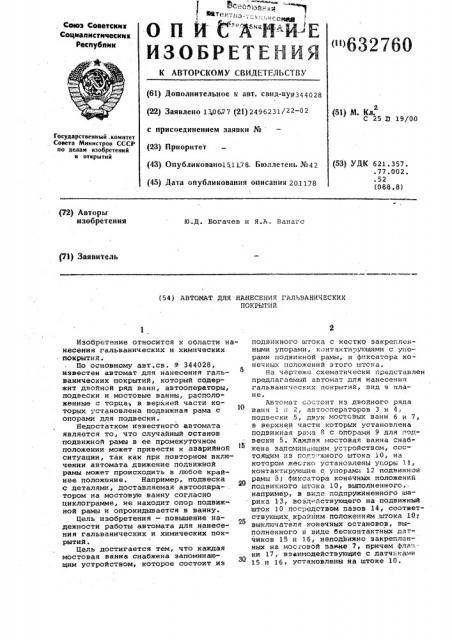

Реферат



632760

Расстояние между опорными точками упоров 11 и 12 подвижного штока и подвижной рамы в одном иэ ее крайних положений равно ходу ее перемещения.

Автомат работает следующим образом.

После установки автооператором 3 подвески 5 на опоры 9 подвижной рамы

8 последняя перемещается из левого крайнего положения на второй ряд ванн 2. При этом флажок 17 удерживается в датчике 15 подпружиненным шариком 13 до тех пор, пока подвижная рама 8 не займет правое крайнее положение и не переключит упорами

12 и 11 второй флажок 17 на датчик

16. После захвата подвески 5 автооператором 4 цикл повторяется.

При аварийном отключении автомата подвижная рама 8 может останавливаться в любом промежуточном положении .

При повторном включении автомата направление движения подвижной рамы

8 определяется одним из зафиксированных в момент останова бесконтактных датчиков 15 или 16.

Надежность работы автомата повышается за счет исключения аварийных ситуаций при случайном останове подвижной рамы.

Формула изобретения

Автомат для нанесения гальванических покрытий по авт.св. 9 344028, отличающийся тем, что, с целью повышения надежности его работы, он снабжен запоминающим устройством, установленным на каждой мостовой ванне, состоящим из подвижного штока с жестко закрепленными упорами, выполненными с воэможностью контакта с упорами подвижной рамы, и фиксатора конечных положений этого штока.

632760

Составитель A. Пятибратов

Редактор Н. Колченко Техред A,Алатырев рр р ко екто A- Власенко

Заказ 6508/25 Тираж 696 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035. Москва Ж-35д Раушская наб. д. 4)5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
