Водоподъемная установка

Водоподъемная установка

Иллюстрации

Показать все

Реферат

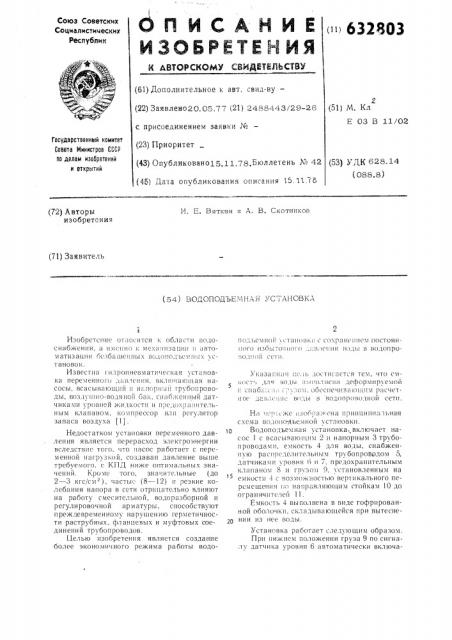

632803

Формула изобретения

Редактор H. Потапова

Заказ 6522127

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

8 ется насос 1 и вода по всасывающему 2 и напорному 3 трубопроводам подается в емкость 4. Под действием давления насоса гофрированная емкость 4 заполняется водой и поднимает груз 9. При верхнем положении груза 9 по сигналу датчика уровня 7 насос 1 автоматически отключается. Вода в распределительный трубопровод 5 поступает под давлением груза 9. По мере разбора воды из емкости 4 груз 9 опускается <о нижнего положения и цикл повторяется. Применение водоподъемной установки постоянного давления обеспечивает оптимальный режим работы насоса, а именно, с максимальным

КПД, позволит снизить эксплуатационные затраты на обеспечение постоянного напора в водопроводной сети.

1. Водонодъемная установка, включающая насос, емкость для воды, всасывающий, напорный и распределительный трубопроводы, датчики уровня и предохранительный клапан, отличающаяся тем, что, с целью повышения экономичности установки и обеспечения постоянных напоров воды в сети, емкость выполнена с деформируемыми стенками и снабжена грузом, установленным на емкости.

Источники информации, принятые во внимание при экспертизе:

1. Абрамов Н. Н. Водоснабжение. Учебник для ВУЗов. Изд. 2-ое, М., Стройиздат, 15 1974.

Составитель Ю. Хапат рян

Техред О. Луговая Корректор A. Власенко

Тираж 903 Подписное
